在總線通信中，總線設備中的MCU需要連接一個總線收發器接入到總線網絡中，如果MCU的供電電壓與收發器電壓不匹配時，會出現什么情況？本文將以CAN總線為例從接口電平的角度為你解析電平匹配的重要性。

CMOS電平

現大部分?jǐn)?shù)字集成電路采用的是CMOS工藝，其接口的電平大致符合如下定義：

VIL<0.3Vcc；VIH>0.7Vcc；

VOL<0.1Vcc；VOH>0.9Vcc。

以常見的5V、3.3V系統為例，相應的接口參數如表1。

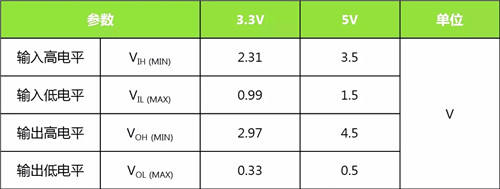

表1不同供電下的電平要求

注：表中數據僅為計算參考值，器件實際參數需參考相應的數據手冊。

電平不匹配

為了確保兩個器件的信號可靠傳輸，必須保證：

驅動器輸出的VOH(MIN)必須高于接收器輸入的VIH(MIN)。

驅動器輸出的VOL(MAX)必須低于接收器輸入的VIL(MAX)。

驅動器輸出的輸出電壓不得超過接收器輸入的I/O電壓容差。

當兩個CMOS器件連接在一起時，若供電電壓一致，信號傳輸不存在問題。若兩個器件供電電壓不一致，則會存在電平不匹配問題。

以3.3V器件與5V器件連接為例，會出現以下兩個問題：
