ETCR2000系列鉗表的基本原理是測量封閉回路的電阻，鉗表在被測回路上感應一個電勢E，在電勢E的作用下被測回路上產生一個電流I，我們在現場測量時必須注意被測裝置的接地是否形成回路。

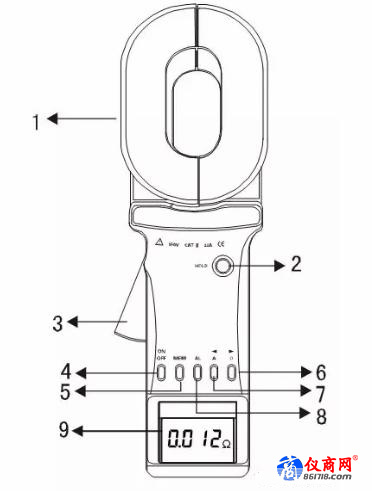

1. 鉗表結構

1）. 鉗頭:65×32mm

2）. HOLD鍵：鎖定/解除顯示/存儲

3）. 扳機：控制鉗口張合

4）. ON/OFF鍵：開機/關機/退出/組合清除數據

5）. MEM鍵：數據查閱鍵/組合清除數據

6）. * 電阻測量切換鍵Ω/右箭頭鍵

7）. *電流測量切換鍵A/左箭頭鍵

8）. AL報警功能鍵：報警功能開啟/關閉/報警臨界值設定

9）. 液晶顯示屏

注：“*”僅限于C型。

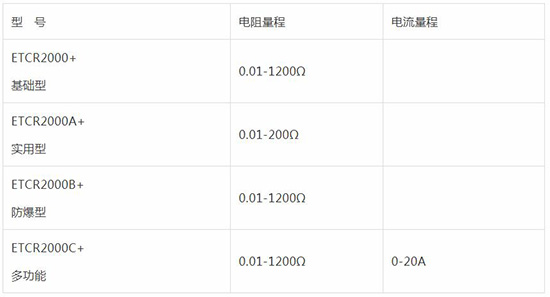

2. 系列型號

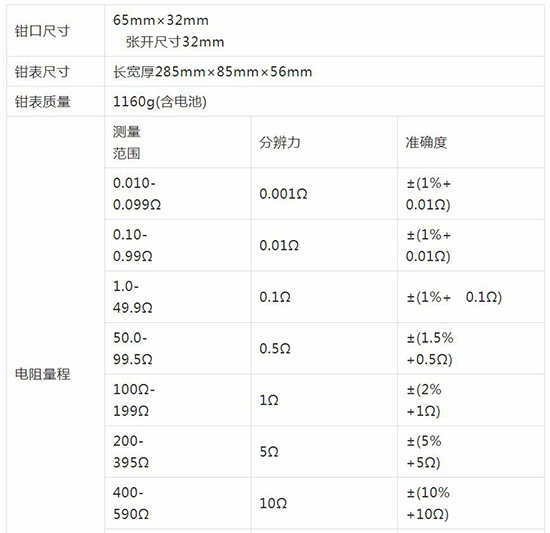

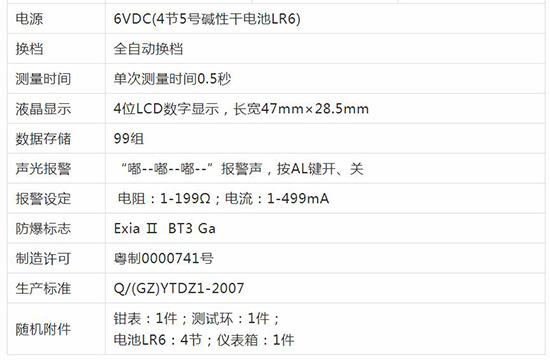

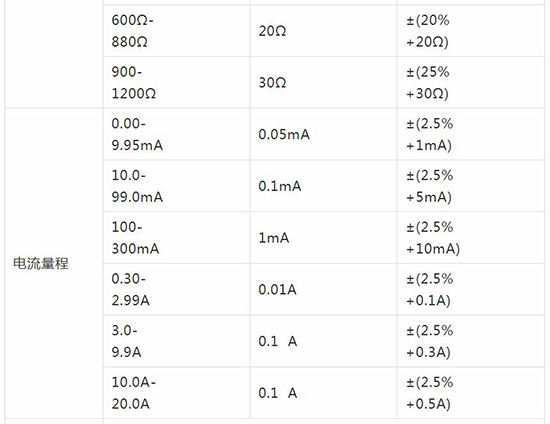

3. 主要技術參數

4. 電阻測量原理

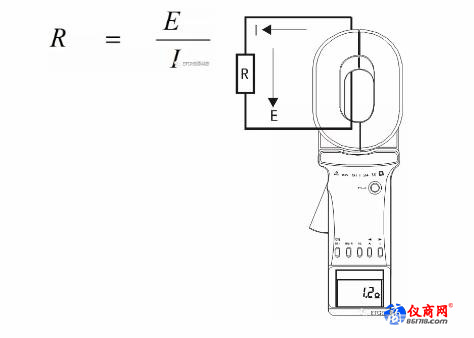

ETCR2000系列鉗表的基本原理是測量封閉回路的電阻。如下圖所示。鉗表在被測回路上感應一個電勢E，在電勢E的作用下被測回路上產生一個電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R：

因此，ETCR2000鉗表所測的接地電阻是接地極對地電阻以及接地線電阻的總和。它還可以測量回路的連接情況。

我們在現場測量時必須注意被測裝置的接地是否形成回路。如果沒有回路，必須借助輔助地極和測試線也可以測出它的接地電阻值。

5. 正確開機

按下鉗表的POWER按鈕后，鉗表即處于開機自檢狀態。待液晶屏上顯示“OLΩ”后，自檢狀態結束。如鉗表未能顯示“OLΩ”，請按動鉗表手柄，讓鉗口張合兩次重新開機。

因此，當按下POWER按鈕后到液晶屏顯示“OLΩ”的這段時間內（自檢時間約1秒），鉗表不可鉗繞任何金屬導體，不能翻轉鉗表，亦不可壓按鉗表的手柄和鉗口，應使鉗表處于自然閉合的靜止?fàn)顟B(tài)。否則不能完成自檢，將對測量誤差帶來很大影響。

開機出錯鉗表顯示“Er”開機出錯符號。
