13. 鉗形接地電阻測試儀與數字式接地電阻測試儀的區別

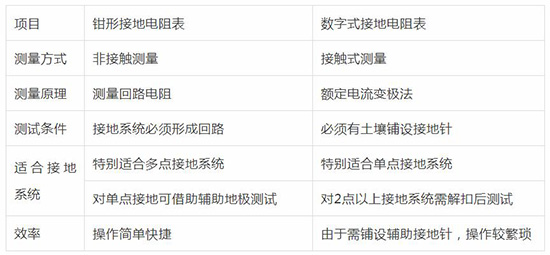

目前市場上測試接地電阻使用最廣泛的有兩種儀表：鉗形接地電阻測試儀和數字式接地電阻測試儀。這兩種儀表測量原理不同，測試要求的條件不同，各有優缺點互相不能取代。

（1）用數字表測試時，接地引下線是否解扣了（即被測接地極與接地系統是否脫離了）。如未解扣，搖表測量的阻值是接地系統所有接地電阻的并聯值，該并聯值比接地極的接地電阻小很多，而且是沒有什么意義的。請參考GB50061-97《60KV以下架空電力線路設計規范》我們時常對同一個接地極將鉗表與數字表的測量值進行對比，如果測量方法都是正確的，測試的結果會基本一致。如果操作不當測試的結果會差異較大，請注意如下問題：

（2）用數字表測試時，特別是接地極地下干線較長時，探棒的設置是否符合下述兩個條件：探棒和接地極間的距離要符合說明書的要求，探棒和接地線或接地網要成垂直布局。否則數字表的測量結果是不準確的。

（3）國家標準GL/T621-1997《交流電氣裝置的接地》規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻。”一般情況下數字表只能測量接地極的對地電阻，而無法測量接地線的電阻。鉗表測量的接地電阻是接地極的對地電阻以及接地線電阻的總和，完全滿足國家標準的要求。

（4）如果接地系統只有幾個接地極，用鉗表測量會有一些誤差，一般會偏大一些。如果想得到準確的接地電阻值，可采用《有限點接地系統解算程序》進行解算。
