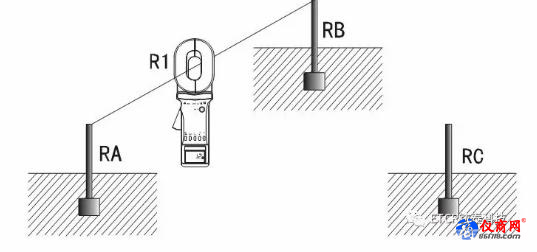

第一步，將RA和RB用一根測試線連接起來，見下圖。用鉗表讀得第一個數據R1。

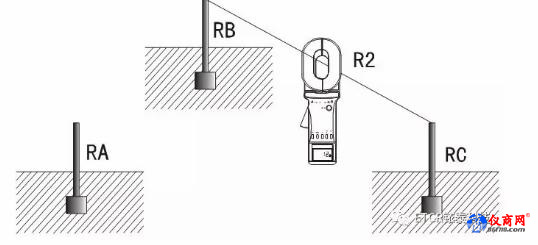

第二步，將RB和RC連接起來，見下圖。用鉗表讀得第二個數據R2。

第三步，將RC和RA連接起來，見下圖。用鉗表讀得第三個數據R3。

上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：

由于： R1=RA+RB   R2=RB+RC   R3=RC+RA

所以： RA=（R1+R3-R2）÷2

這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除以2。

其它兩個作為參照物的接地體的接地電阻值為：

RB=R1-RA   RC=R3-RA

7. 電力系統的應用

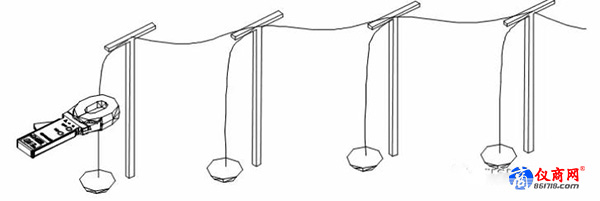

(1)輸電線桿塔接地電阻的測量：

通常輸電線路桿塔接地構成多點接地系統，只需用ETCR鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。（請見下圖）

注：測試時如鉗表顯示“L 0.01Ω”，說明同一個桿塔有兩根接地引下線并在地下連接，測試時應將另一根引線解扣。

(2)變壓器中性點接地電阻的測量

變壓器中性點接地有二種情形：如有重復接地則構成多點接地系統；如無重復接地按單點接地測量。

(3)發電廠變電所的應用

ETCR2000鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。

8. 電信系統的應用

（1）樓層機房接地電阻的測量

電信系統的機房往往設在樓房的上層，使用搖表測量非常困難。而用ETCR2000鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極（機房內都設有消防栓），然后用鉗表測量測試線。

鉗表阻值 = 機房接地電阻 + 測試線阻值 + 消防栓接地電阻

如果消防栓接地電阻很小，則：

機房接地電阻 ≈ 鉗表阻值 - 測試線阻值

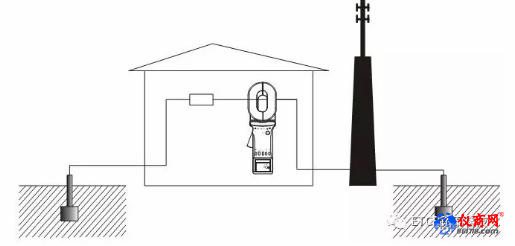

（2）機房、發射塔接地電阻的測量

機房、發射塔接地通常構成二點接地系統，如下圖。

如果鉗表的測量值小于接地電阻的允許值，那么機房、發射塔的接地電阻都是合格的。如果鉗表的測量值大于允許值，請按單點接地進行測量。

9. 建筑物接地系統的應用

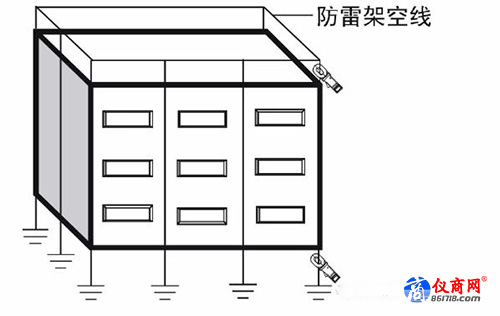

如果建筑物的各接地極是獨立的，各接地極的接地電阻測量請見下圖。

如果建筑物的各接地極在地下是連接的，測量的是金屬回路的阻值。接地電阻測量請參考單點接地的測量。

10. ETCR2000B+防爆型鉗形接地電阻儀在加油站接地系統的應用
