研究背景

隨著新能源汽車、光伏儲能及高壓工業設備的快速發展，絕緣耐壓測試需求呈現高電壓、高精度、智能化趨勢。傳統測試設備在應對10kV以上交/直流耐壓測試、GΩ級絕緣檢測時，普遍面臨以下痛點：

●輸出能力不足：無法滿足大功率器件（如電機、動力電池模組、帶啟動電容的電器）的極限測試需求

●檢測維度單一：僅判定“合格/不合格”，缺乏崩潰電壓分析及電弧放電監測

●自動化兼容性差：產線集成效率低，數據追溯困難

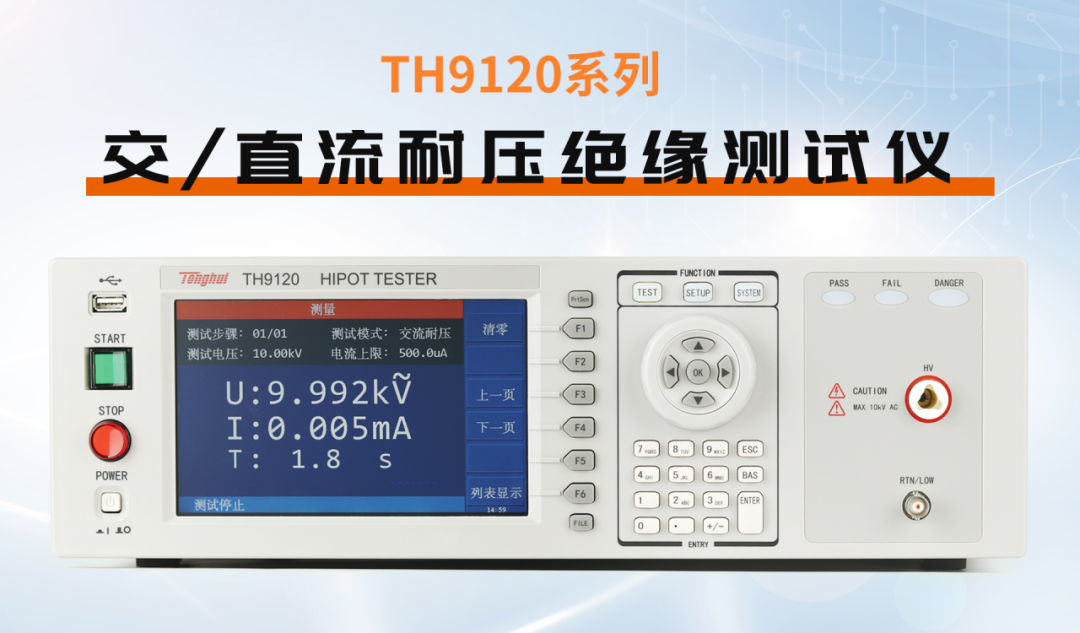

TH9120系列交/直流耐壓絕緣電阻測試儀，專為高絕緣強度器件設計，可精準執行10kV級交流/直流耐壓測試及絕緣電阻檢測，適用于光耦元件、電力繼電器、工業高壓開關、光伏組件等器件的高壓耐受性評估與絕緣失效分析。

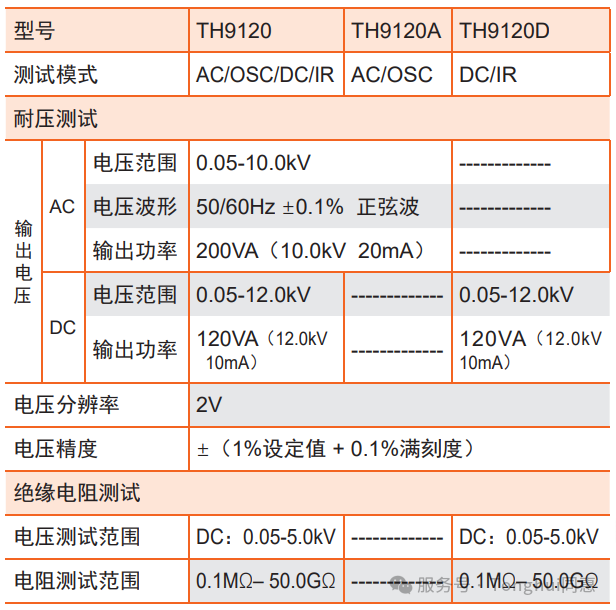

TH9120系列交/直流耐壓絕緣測試儀包括以下幾種類型：

01 高壓性能全面升級

●交/直流耐壓測試：

AC：10kV/最大20mA/200VA輸出，DC：12kV/最大10mA/120VA輸出，因此可用來為高耐壓的定子、電機等設備做耐壓測試，也可以對零件做同樣的測試。

●絕緣崩潰檢測：

AC：0.05-10.0kV，分辨率10V，DC：0.05-12kV，分辨率10V。

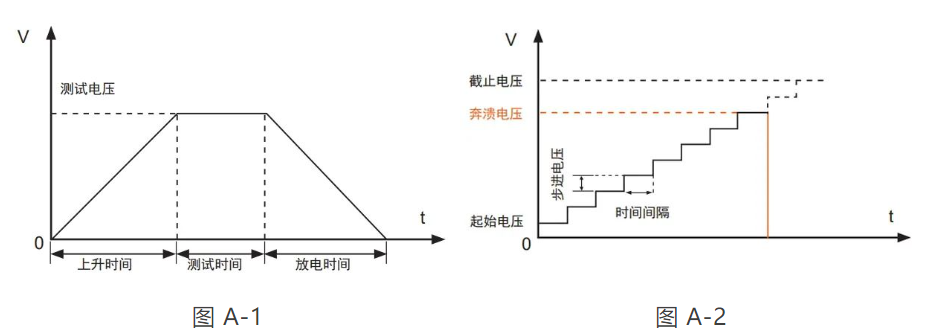

常規測試耐壓，如圖A-1所示，只是設定了上升時間和測試電壓值，如果在測試時間內，被測件出現擊穿現象，則判斷耐壓不良，直接切斷測試電壓。因此，常規耐壓檢測僅能判斷在指定電壓下耐壓是否合格。

部分被動組件或材料需檢測高壓耐受度并確定崩潰電壓，常規耐壓檢測法無法滿足。因此，TH9120系列增加了崩潰電壓檢測功能，通過預設起始、截止電壓、電壓步進及時間間隔逐步測量，被測件絕緣不良時自動保存電壓值作為崩潰電壓。

若至截止電壓仍未崩潰，可重設參數繼續分析，直至獲得準確值。此功能可準確評估組件絕緣耐壓程度，幫助研究人員改進絕緣較弱部分。

02 智能診斷與安全防護

●耐壓絕緣測試和電弧偵測（ARC）：耐壓不良指測試中發生電氣閃絡或絕緣擊穿。盡管耐壓測試已成為電器設備及材料安全檢測的強制性項目，但單一判斷絕緣失效已無法滿足品質管控需求。電弧放電（ARC）現象因與絕緣性能高度關聯，現被列為關鍵監測對象。

●兩類典型場景易引發ARC：

?材料表面放電：高電場強度導致氣體電離，瞬態打火產生溫升效應，長期作用引發絕緣材料熱老化失效；

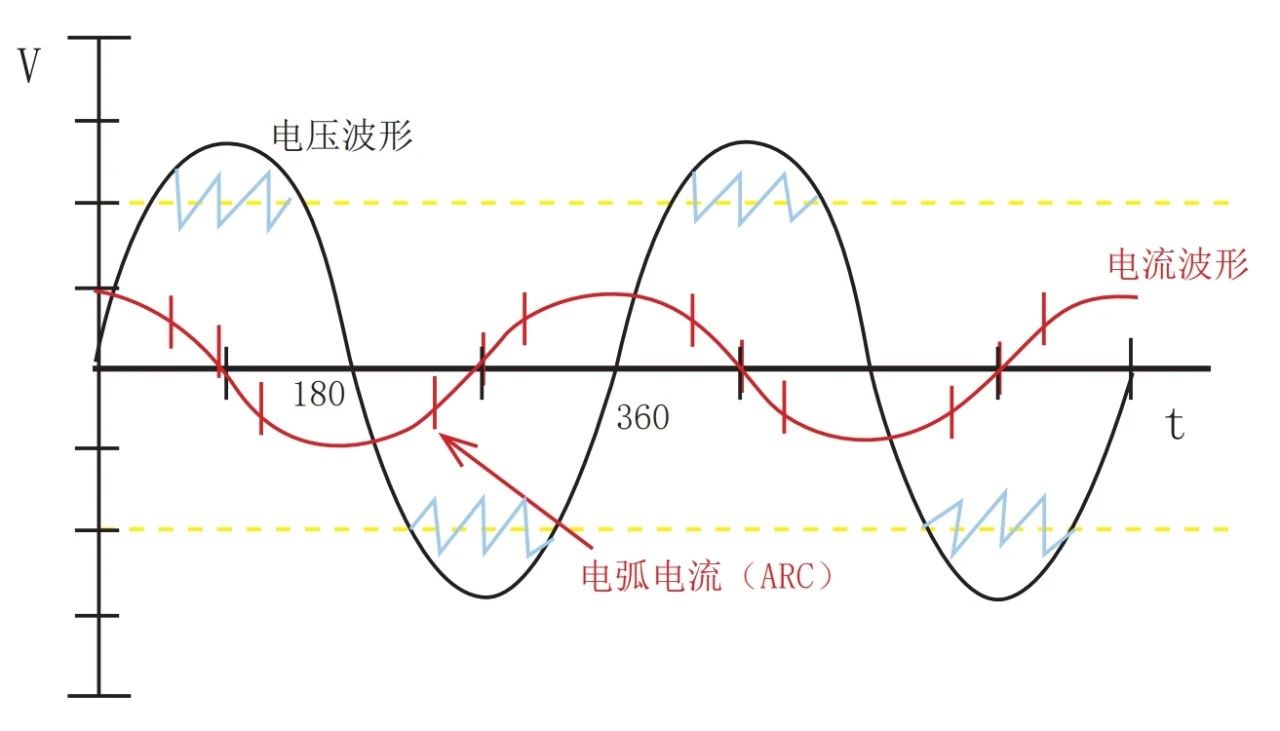

?空間拉弧放電：測試點間距過小時，空氣電離形成高頻瞬態電流，加速局部絕緣碳化。ARC偵測通過高頻電流信號分析（如下圖），可量化評估放電強度，精準識別潛在絕緣缺陷。

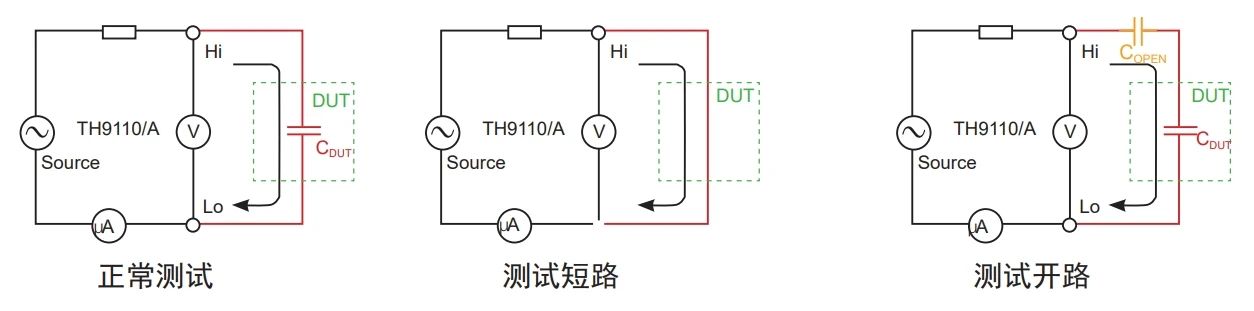

●開短路偵測OSC（僅TH9120/A）：在耐壓測試過程中由于被測件與測試線接觸不良、測試線損壞等，會發生開路現象，導致不良品誤判為良品；被測件損壞或者被測端間距太小導致測試線短路現象，使用OCS功能，儀器可預先偵知測試端開短路情況，減少誤判與設備損傷。

●引腳接觸檢查：對于產線測試時的接觸檢查問題，除OSC功能外，還增加了引腳檢測功能（圖D），確保被測件與測試線連接可靠，提升測試可靠度與效率。
