ETCR2000系列鉗形接地電阻測試儀在現場的應用


  來源: ETCR銥泰科技 欒峰 時間:2018-08-23 編輯:夏禪
分享到:

?

開機正確鉗表顯示OLΩ”,用戶可以如右圖所示用隨機的測試環檢驗一下。鉗表顯示值應該與測試環上的標稱值一致(5.1Ω)。顯示值與標稱值相差一個字,是正常的。如:測試環的標稱值為5.1Ω時,顯示5.0Ω或5.2Ω都是正常的。 用戶可放心使用。

鉗表的具體操作方法請參考使用說明書。

6. ETCR2000系列鉗表在各種接地系統的應用。

一般情況下,我們將接地系統分為三種:多點接地系統、有限點接地系統、單點接地系統。下面介紹ETCR2000在這三種種接地系統的應用

1)多點接地系統的應用

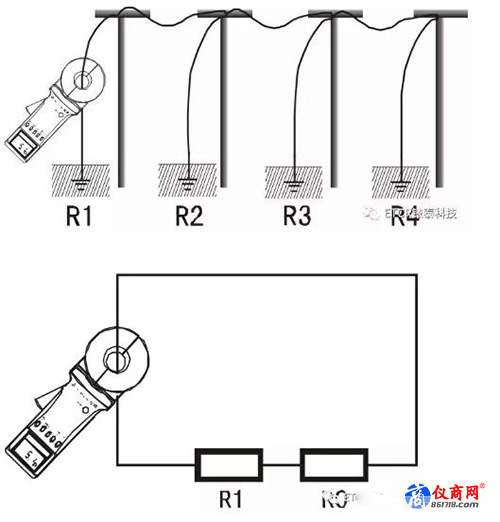

多點接地系統(例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等),它們通過架空地線(通信電纜的屏蔽層)連接,組成了多點接地系統。見下圖。當用鉗表測量時,其等效電路如下:

其中:R1為待測的接地電阻。

R0為所有其它桿塔的接地電阻并聯后的等效電阻。

由于接地點數量很多,從工程角度設定R0=0。這樣,我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗,證明上述設定是完全正確的。

對于多點接地系統,無需斷開接地引線,無需輔助地極,只需用ETCR2000+鉗表鉗住接地引線即可測出阻值。

2)有限點接地系統的應用

有些桿塔接地系統是由數個桿塔通過架空地線彼此相連;某些建筑物的接地也不是一個獨立的接地網,而是幾個接地體通過導線彼此連接。這種3個以上10個以下的接地系統我們稱為有限點接地系統。

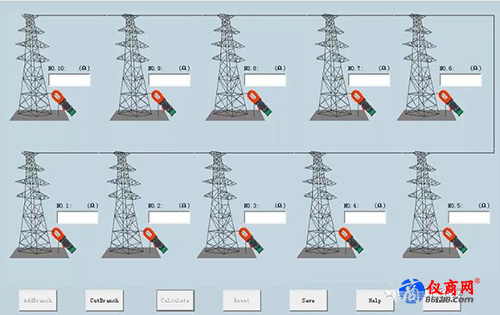

這種情況也較普遍。在這種情況下,如果將上圖中的R0視為0則會對測量結果帶來較大誤差??梢酝ㄟ^一組非線性方程組把阻值解算出來,但是人工解算它是十分困難的。為此,我公司提供了“有限點接地系統解算程序軟件”,用戶可在PC機上進行機解。

3) 單點接地系統的應用

從測試原理來說,ETCR2000系列鉗表只能測量回路電阻,對單點接地是測不出來的。但是,用戶完全可以利用一根測試線及接地系統附近的接地極,人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法,此方法可應用于傳統的數字式接地電阻表無法測試的場合。例如地下室內或樓層上的機房、避雷針、電梯、加油站、被混凝土覆蓋的接地體、以及無法從系統中分離的接地體等等,使用數字式接地電阻表測量接地電阻是非常困難的,但ETCR2000鉗表利用輔助地極和一根測試線就可以測算出它們的接地電阻。

a).二點法

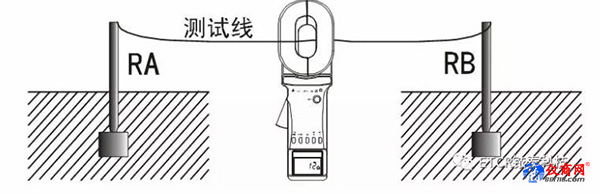

見下圖,在被測接地體RA附近找一個獨立的接地較好的接地體RB(例如臨近的自來水管、建筑物等)。將RARB用一根測試線連接起來。

由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值:RT=RA+RB+RL

其中:RT為鉗表所測的阻值。

RL為測試線的阻值。

將測試線頭尾相連即可用鉗表測出其阻值RL。

所以,如果鉗表的測量值小于接地電阻的允許值,那么這兩個接地體的接地電阻都是合格的。如果輔助地極接地良好(如消防栓、建筑物大地網等),由于輔助地極的接地電阻很小,所以被測地極的接地電阻近似于鉗表所測的阻值。

b).三點法

三點法可以準確測算出接地極的阻值。如下圖,在被測接地體RA附近找二個獨立的接地體RBRC。
