你被電過嗎

這個圖標相信大家都見到過，或是在高壓電線桿上，或是在配電間門口。如今身邊用電的產品數不勝數，但你真的有被電過嗎？其實目前被家電產品電到的新聞相對來說已經很少，這是因?yàn)楫a(chǎn)品更智能也更安全了，廠家也日益重視電器產品的安全規范，如IEC，UL，CCC，VDE等各國標準。

那我們來看看電器產品被電到的情況有哪些？

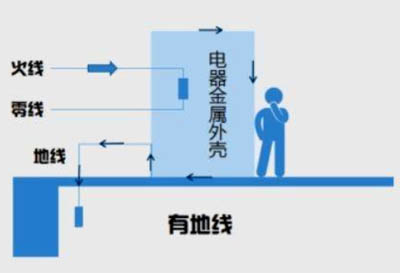

上圖是最基本的家用電器的接電示意圖。我們需要擔心的問題是，當人體接觸到電器時，例如觸摸電器表面金屬時是否會被電到。那么這些漏電情況是怎么發生的呢？如圖中的火線金屬導體部分由于磨損等原因，直接接觸到家電的金屬外殼，此時金屬外殼就帶電了。正常情況下電線良好時，金屬外殼上電會經過地線導入大地，但如果恰巧地線斷開或者沒有良好的接入大地，這樣人體接觸電器金屬外殼就有被電擊的危險。

以上情況我們就需要在產品測試中模擬出來，即使出現地線異常的情況，電器產品的金屬外殼部分也要保證漏電流足夠小，人體即使觸摸到也不會有被電擊的可能。這就需要一款模擬多種人體阻抗模型的泄漏電流測試儀來做測試。安規標準中就有詳細的測試規范，例如GB4943.1-2011(IEC60950)信息技術設備產品安全規范中就有非常詳細的泄漏電流測試說明，他需要選擇如下的人體網絡模型來測試泄漏電流，泄漏電流最大不能超過3.5mA。

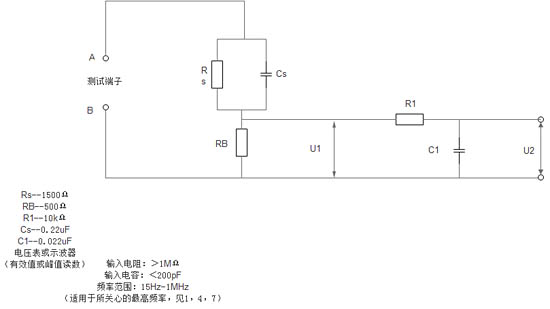

下圖選自GB/T12113中的人體阻抗模型

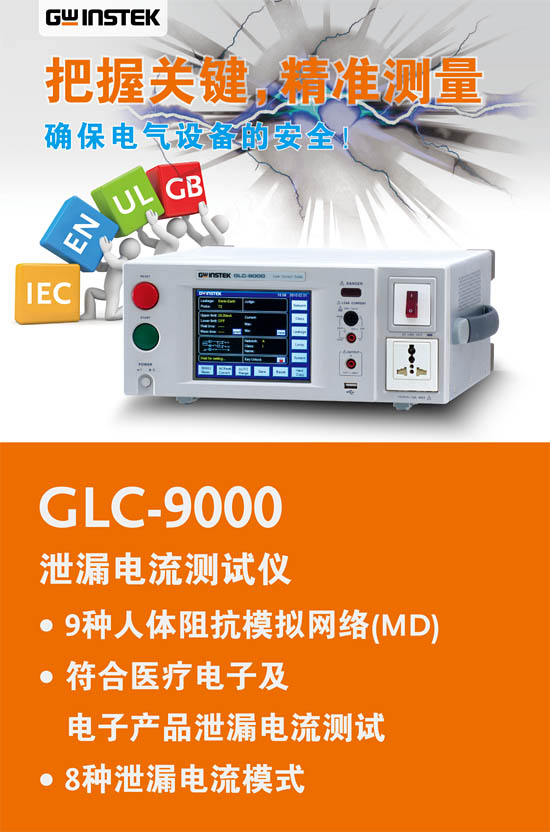

固緯電子生產的GLC-9000泄漏電流測試儀，具有多種人體測量網絡，并可以模擬多種故障情況來測試電器產品正常工作的泄漏電流情況。

隨著安全規范的越來越嚴格，產家也更加重視產品的重要性。相信以后只會被心儀的人電到，而不會被電器產品所電到。
