PTS-系列之PEK-800系列教學

PEK-850模塊之反激電路

寫在前面的話

電力變換是電力學科必須掌握的基礎知識，對于本科教學而言，純理論教學極其枯燥乏味，無法充分調動學生的學習積極性。即使學生理論學習能力很強，但是傳統的實驗器材由于其抽象性，繁瑣性令學生望而生畏。

打破本科教育架空實際生產，拒絕工科生理科化，使工科生重回軌道是未來本科教育乃至碩士教育的發展方向。固緯電子立足于電子設備行業40余年，在工業應用領域始終緊跟時代發展潮流，這離不開國家培養的棟梁之材。為了反哺國家教育，固緯電子推出了全新一代的PTS實訓系統。本次以本科教育的PTS-800給老師與學生展現鮮活的理論實踐化案例。

用途

實驗板采用反激基本電路拓?fù)浣Y(jié)構。通過調整輸出電壓和負載電阻（輸出電流），觀察PWM驅動信號占空比的變化，掌握反激變換器的閉環控制原理。需要用到的測試儀器：數字萬用表；示波器；可編程電子負載。

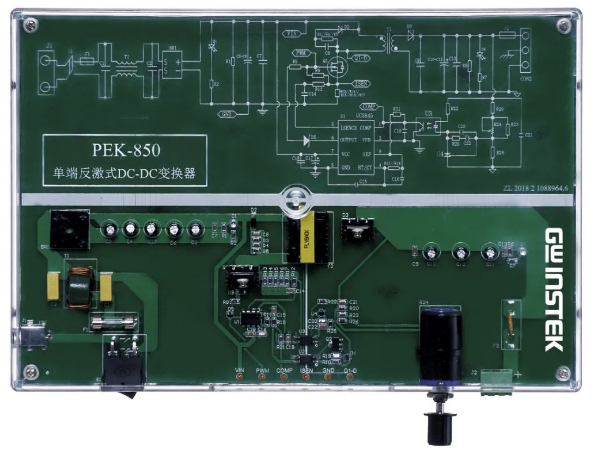

PEK-850

反激電路實驗?zāi)＝M

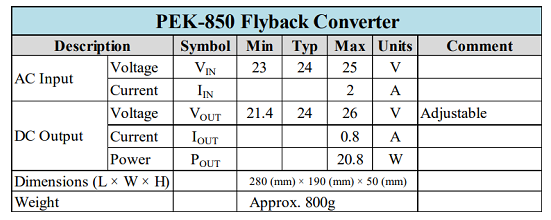

技術指標：

硬件組成：

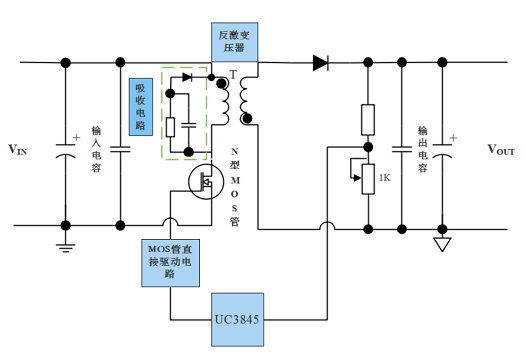

該實驗板的硬件組成框圖如下圖所示。其中主要包括：輸入濾波電容、UC3845控制芯片、N-MOSFET功率開關、隔離二極管、整流二極管、輸出濾波電容、變壓器。

實驗操作：

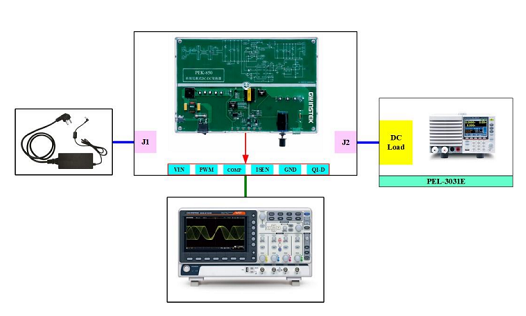

實驗板、適配器、電子負載以及示波器之間的連接方法如圖所示。電源適配器的插頭與實驗板的左側插座J1連接，示波器表筆的地線連接測試端子“GND”，采集端連接“PWM”。

占空比最小：

輸出端接電子負載，電子負載設定為CC MODE，電流值設為0.5A。將多圈電位器左旋至最小，用萬用表測試并記錄輸出電壓（或直接讀取電子負載上之輸出電壓）；將示波器差分探頭夾在實驗板的測試端子“PWM”和“N”上，觀察并記錄PWM的占空比D。

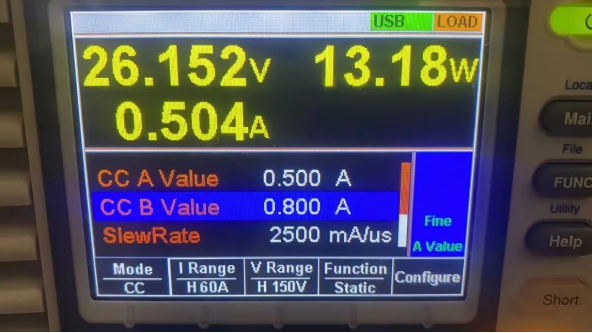

直流電子負載消耗功率與輸出電壓：

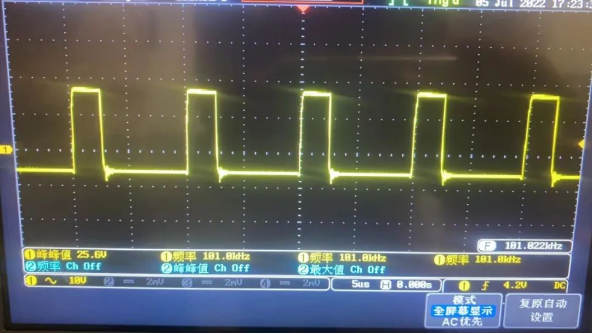

下圖是測量開關管的控制信號：

占空比最大：

輸出端接電子負載，電子負載設定為CC MODE，電流值設為0.5A。將多圈電位器旋至最大位置，用萬用表測試并記錄輸出電壓（或直接讀取電子負載上之輸出電壓），用示波器觀察并記錄PWM的占空比D。

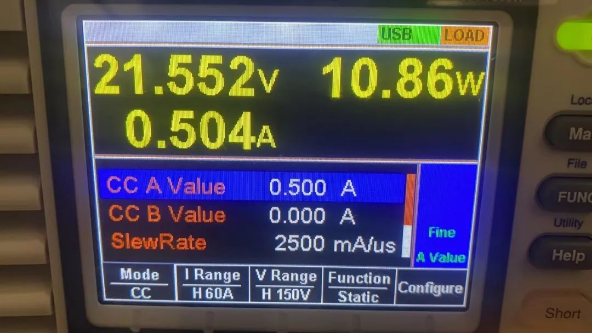

直流電子負載消耗功率與輸出電壓：

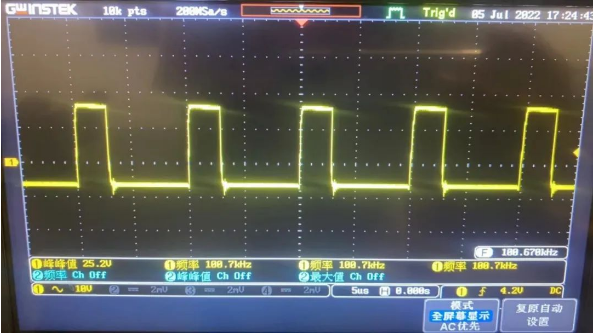

下圖是測量的實際開關管的控制信號：

總結：
