節能標準的發展歷程

電器插在插座上即使處于關機或待機狀態依然會有電力消耗，試想全球的家庭/辦公室有多少電器設備，降低這種無功能狀態的功耗便是節能的重點策略之一，國際能源署(IEA)在1999年提出一瓦特倡議（1-Watt Initiative），目標是透過國際合作確保在2010年時，世界上所有新販賣的家電在待機模式（standby mode）下的耗電量只能在1瓦以內，2013年要降到0.5瓦特，這也成為許多國家及區域的法規。

隨著節能技術的演進，歐盟ErP(Energy-Related Products)最新法規(EU)2023/826于2023年正式生效并將于2025年5月9日強制實施，此法規取代2008年的法規(EC) No.1275/2008，新法的修訂旨在根據技術進步而更新生態設計要求，簡而言之就是管的更寬、管得更嚴。

管的更寬：擴大了管制產品的范圍

● 電動家具、電動建筑物裝備，例如電動門、電動窗、電動百葉窗和電動窗簾等

● 配備低壓(6V以下)外部電源的產品

● 帶有充電電路的便攜式電池供電產品于電池充滿后的待機功耗

● 除3D打印機外的打印機

● 簡易機頂盒等

既有及擴大管制的設備每年的銷量約有八億件，歐盟使用中的產品估計為50億件。

管得更嚴：

電器無功能狀態功耗分為：

關機(off mode)

待機(Standby mode)

聯網待機(Networked standby mode)

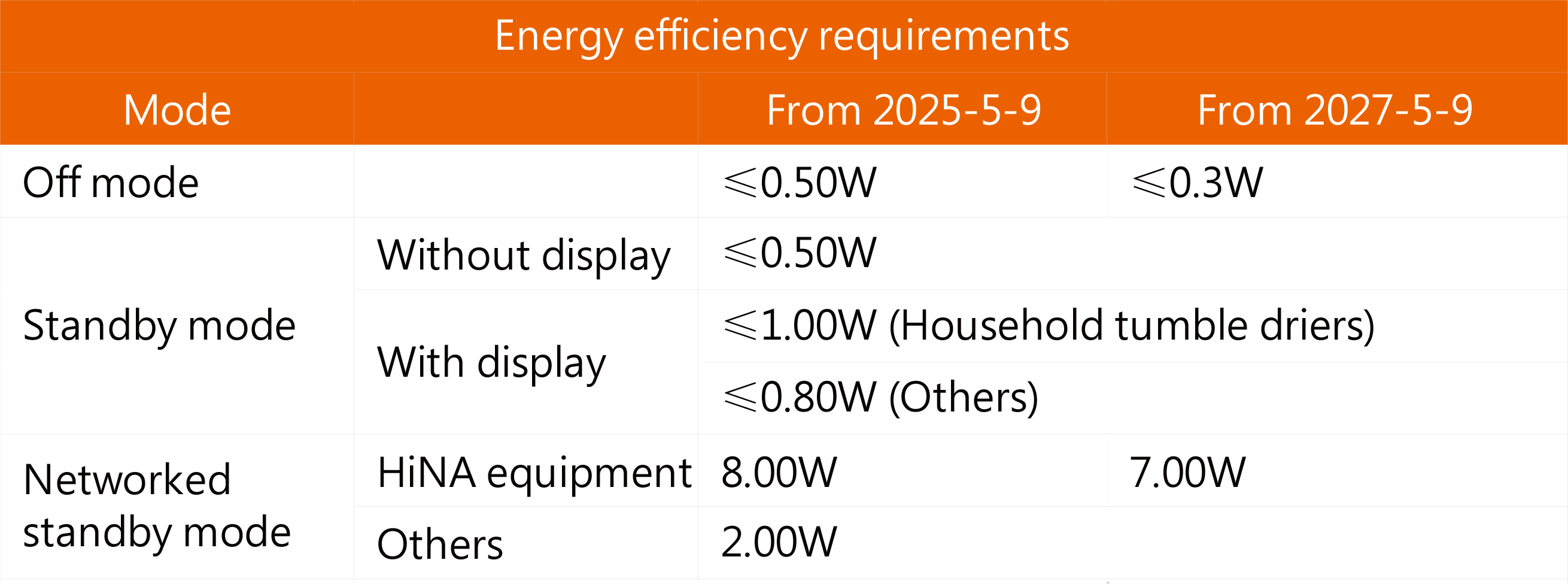

表一為2025、2027兩階段的法規要求

表一：新法規的能效要求

網絡可用性高的設備(Devices with high network availability, HiNA)：包含路由器、交換器、集線器、調制解調器、無線接入點、網絡語音電話(Voice over Internet Protocol, VoIP) 或視訊電話等，以路由器、交換機或無線接入點作為次要(附帶)功能之設備，如：復合式機頂盒亦屬HiNA。

網絡可用性低的設備(Devices with low network availability, LoNA)或其他連網設備：包含其他所有的連網設備。

歐盟預計到2030年新法規可帶來的節能效果：

1. 每年的用電量將減少約32.5太瓦時

2. 二氧化碳排放量將每年減少460萬噸

3. 消費者將節省70億歐元的電費

IEC62301對量測設備的要求：

IEC 62301是量測家用電器待機功耗的國際標準。其所建議的量測設備，至少須符合以下參數

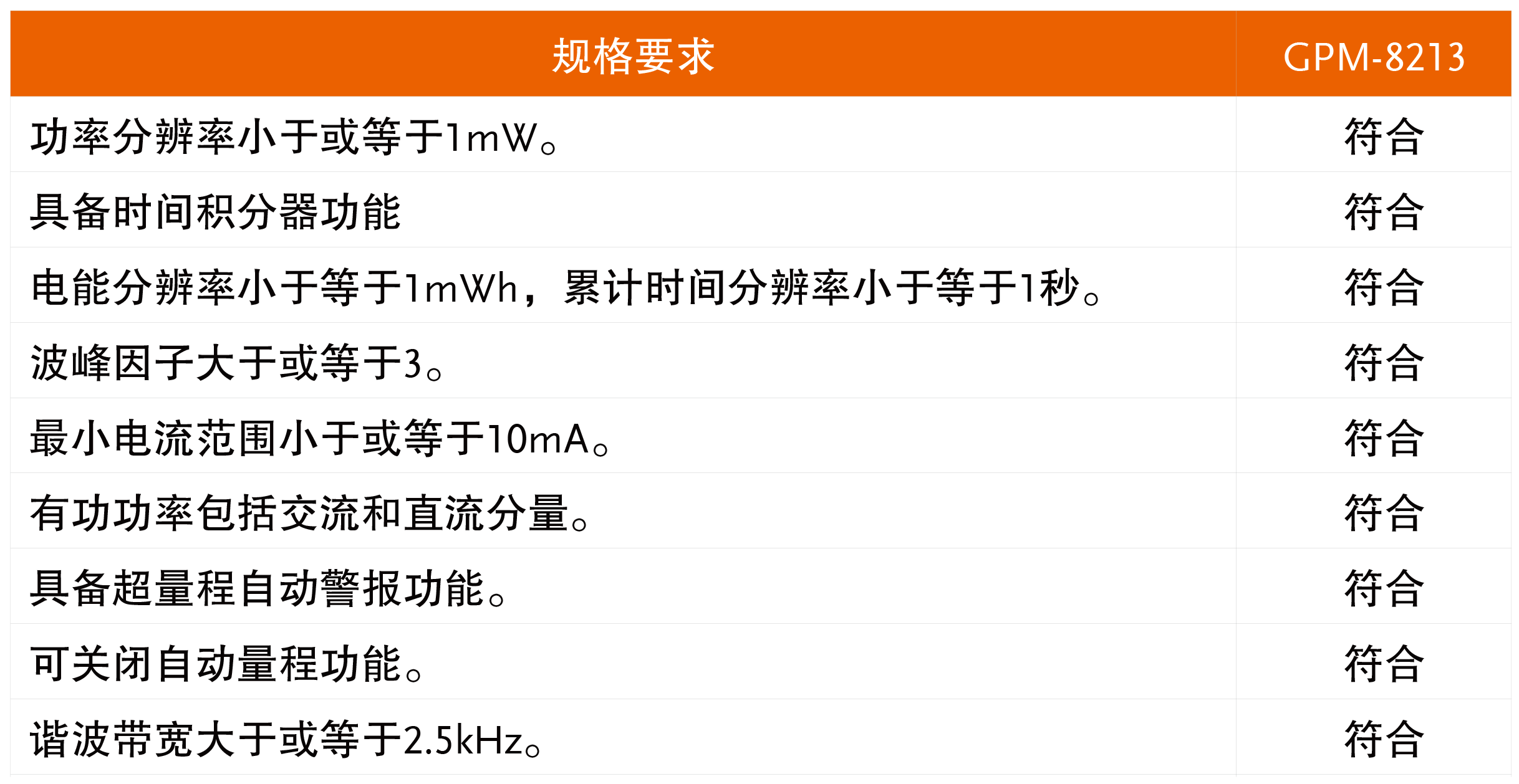

表二：IEC 62301對功率計量測待機功耗的要求

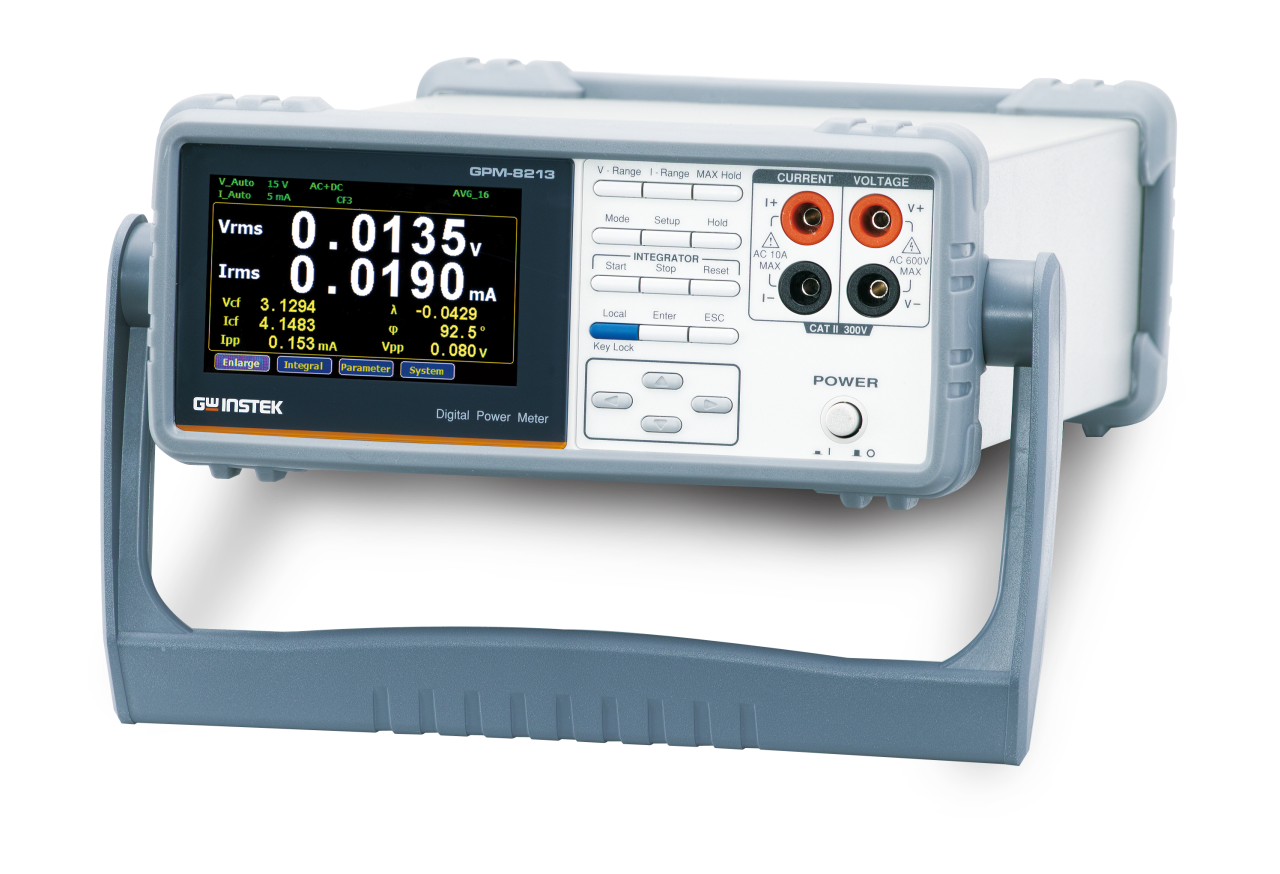

圖二：固緯電子GPM-8213

為何固緯電子的GPM-8213功率計是測量待機功耗的首選?

功率計內部是由電壓表與電流表測量電壓、電流后計算功率，GPM-8213除了滿足上述IEC62301的要求外，更盡可能降低電壓表、電流表內阻造成的系統誤差。

測量的接線方式與系統誤差：

由于待機功耗所測量的信號屬于低功率、低電流的特性，數字功率計除了要有合適的測量檔位外，正確的測量接線也是成功測量的關鍵。

如圖三所示，測量時以電壓表并聯、電流表串聯來進行功耗測量，圖三將電壓表并聯在接近待測物端，此時電流表所獲得之電流值是來自電壓表及待測物的總和，而電壓表所造成的誤差，對于數瓦特的功耗測量來說，影響并不大；但相較300~800毫瓦特的待機功耗來說，則影響甚巨。

圖三將電壓表并聯在接近電源側，則電流表所獲得之電流值僅來自于待測物，即使電流表內阻也會造成測量上的誤差，但其影響如蒼海之一粟幾乎可以省略不計。
