通過功率放大器驅動線圈實現LED燈點亮測試


  來源: Aigtek安泰電子 時間:2020-06-28 編輯:儀器儀表WXF
分享到:

?

LED(Light Emitting Diode),發光二極管,是一種能夠?qū)㈦娔苻D(zhuǎn)化為可見光的固態的半導體器件,它可以直接把電轉化為光。針對此類應用,Aigtek利用功率放大器驅動線圈實現完成LED燈點亮測試。


測試設備

信號發生器、功率放大器、示波器、一對互感線圈、LED燈

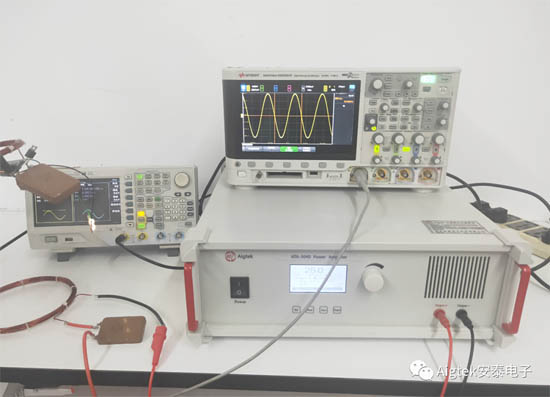

實驗平臺搭建


電感效應原理


      通過信號發生器給功率放大器提供一個激勵信號(正弦波),功率放大器輸出大電流加載到線圈上,當電流通過線圈后,在線圈中形成磁場感應,感應磁場又會產生感應電流來抵制通過線圈中的電流。這種電流與線圈的相互作用關系稱為電的感抗。

      兩個電感線圈相互靠近時,一個電感線圈的磁場變化將影響另一個電感線圈,這種影響就是互感?;ジ械拇笮∪Q于電感線圈的自感與兩個電感線圈耦合的程度,利用此原理制成的元件叫做互感器。

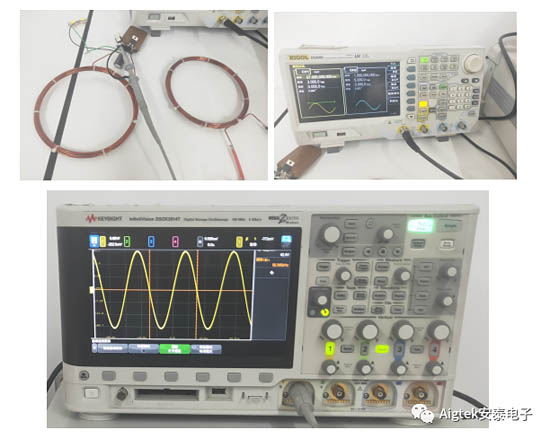

實驗過程


    使用信號發生器輸入一個67KHz,3Vp-p的正弦信號,經過ATA-3040功率放大器將電壓放大25倍,給一個線圈給定一個大電流進行驅動,通過改變驅動線圈與接收線圈之間的距離,產生電感效應,從而產生不同的電場,控制LED燈的亮度。



實驗結論


    通過ATA-3040功率放大器給線圈提供大電流從而提供大功率,使得兩線圈之間的電感效應點亮LED燈。


    ATA-3040是一款理想的可放大交、直流信號的功率放大器。最大輸出360Wp功率,可以驅動功率型負載。增益數控可調,一鍵保存常用設置,為您提供了方便簡潔的操作選擇,可與主流的信號發生器配套使用,實現信號的完美放大。

關鍵詞:功率放大器 驅動線圈 LED點亮測試    瀏覽量:894
