1、 簡介
現代數字調制技術極大地提高了頻譜效率，這在有限頻譜資源的工作環境中至關重要。然而，這些復雜的調制技術可能會增加失真，稍有不慎，就可能在通信系統中引發問題。在射頻/微波設計中，一個常見的挑戰是精確測量復雜信號的功率電平。如果沒有對信號的功率統計特性進行明確定義，那么將無法有效地開發通信系統。
2、 CCDF

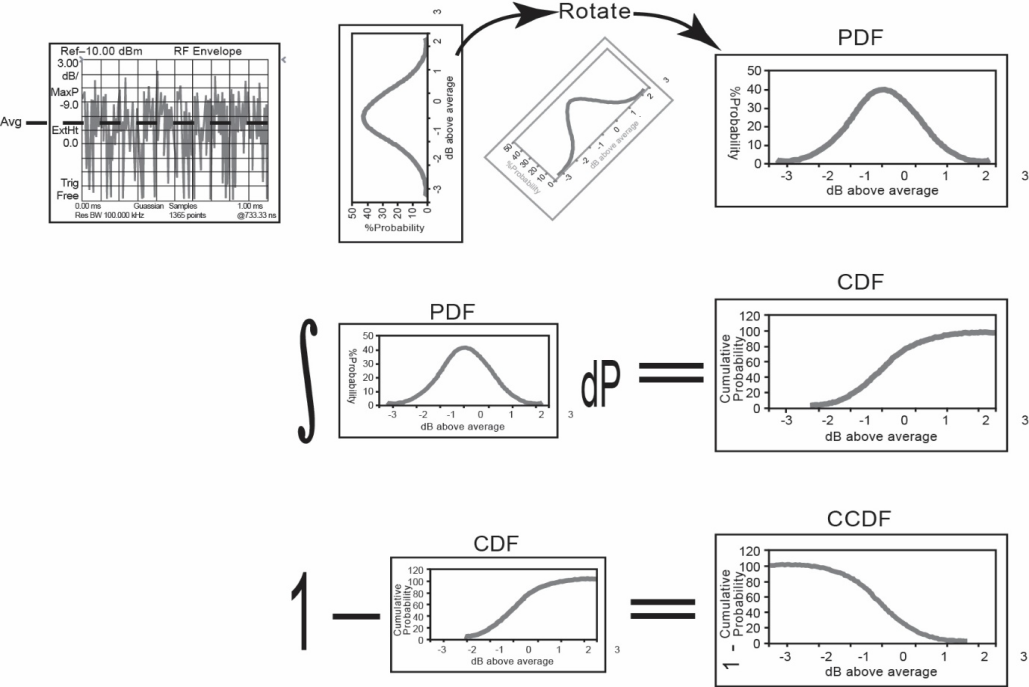

圖1. CCDF的數學起源
首先，如圖1，是具有概率密度函數(PDF)的數據。為了獲得累積分布函數(CDF)，需要計算PDF的積分。最后，對CDF進行取反即可得到CCDF。也就是說，CCDF是CDF的補集(CCDF = 1–CDF)。為了生成如圖1所示的CCDF曲線，需要將y軸轉換為對數形式，并將x軸的起點設為0 dB。對數y軸可以為低概率事件提供更好的分辨率。
CCDF 將這一數學理論應用于輸入信號，并顯示結果。信號的調制格式會影響其功率特性。一些數字調制格式具有較高的峰值平均功率比，而另一些則具有較小的峰值平均功率比，這也被稱為峰均比(crest factor)。許多新的調制方案采用正交頻分復用(OFDM)，具有與加性高斯白噪聲(AWGN)相似的噪聲特性。CCDF曲線，可以全面表征不同調制格式的功率統計特性，從而優化產品設計，實現更好的性能。

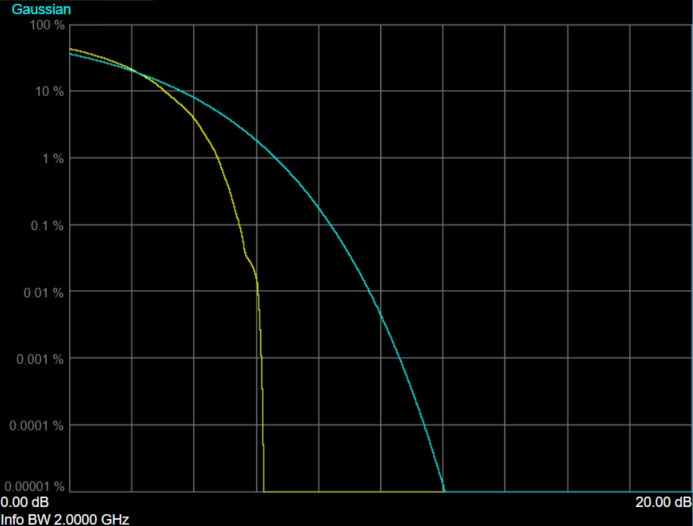

圖2. 4096QAM信號的CCDF曲線，中心頻率為20 GHz，帶寬為2 GHz
普尚電子的SP900系列信號分析儀，如SP900P和SP900S，其分析帶寬分別高達2 GHz和4 GHz，這對于如圖2所示的4096QAM等高帶寬信號至關重要。
3、 優化CCDF設置
普尚電子的頻譜分析儀的CCDF測量功能能夠全面表征復雜調制信號的功率統計特性，進行準確且可重復的CCDF測量的關鍵在于優化分析儀的設置，以便最佳地捕獲和調理輸入信號。
在進行CCDF測量之前，首先需要了解輸入信號的調制格式和特性。利用分析儀的其他模式可以在時域和頻域中表征信號，并得到誤差矢量幅度(EVM)結果。例如，如果待測設備(DUT)在較高功率下EVM性能不佳，這可能表明系統中的放大器在最高峰值功率時出現了壓縮，觀察CCDF特性可以進一步確定問題所在。
在信號分析儀中設置正確的中心頻率后，將信道帶寬設置為輸入信號的帶寬或稍大一些。

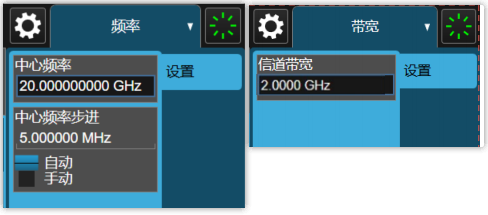

圖3. 4096QAM信號的中心頻率和信息帶寬(Info BW)設置
當測量諸如時分雙工(TDD)信號這樣的突發信號時，需要相應地調整測量間隔，以僅測量信號突發時的激活時間。應將[測量間隔]設置為信號活躍的時間，即信號突發的長度。如果測量間隔設置不正確，則功率統計值可能會偏低或偏高。

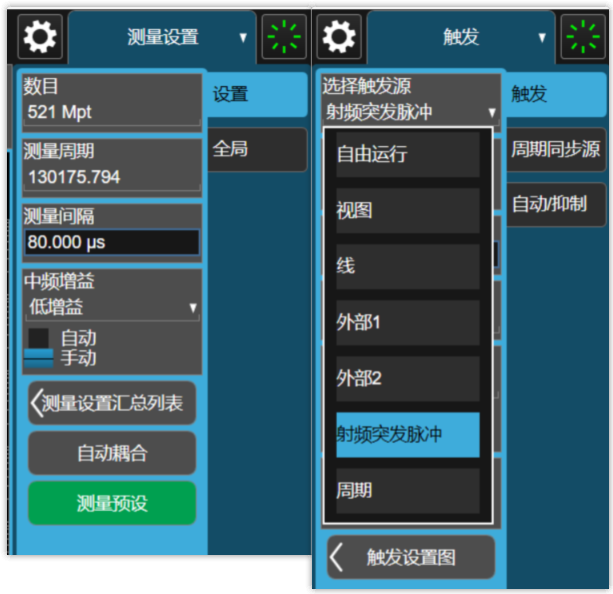

圖4. 測量設置和觸發菜單面板
現在，已經設置了信道帶寬和測量間隔，可以通過一個方程式來幫助確定采樣點數和測量周期數。
Counts=Meas Cycles*Sampling Frequency*Meas Interval [Equation 1]
wher Sampling Frequency is:
Sampling Frequency=1.25*Info BW [Equation 2]
Sampling Frequency=1.20*Info BW(When nearing the maximum Info BW) [Equation 3]
應當注意，1.25和1.20的采樣率并不違反奈奎斯特定理，因?yàn)樗鼈兪菑?fù)采樣率。復IQ信號的采樣率是原始采樣率的一半，因?yàn)閮蓚€(gè)ADC(模數轉換器)采樣值對應于一個復IQ信號采樣值,相應的原始采樣率分別是2.5和2.4。
采樣點數和測量周期數是相互關聯的，不能彼此獨立改變，如方程4所示。
Counts/Meas Cycles=Sampling Frequency*Meas Interval [Equation 4]
