在工作中，使用功率放大器或高壓放大器這類精密儀器時，為了保護設備不受傷害，確保設備的穩定性和安全性，在設備上需要設置保護機制。保護機制起著至關重要的作用，可以防止設備因過流、過壓、過熱等因素而受損。放大器的保護功能主要包括過流保護、過壓保護和過溫保護。

過流保護

在實際應用中，過流保護可以防止電路被燒壞、損壞等問題。當電流超過受保護元件的預設值時，保護裝置會被激活，進而斷開輸出、發出報警信號來保護設備。圖為過流保護的具體流程圖。

其中過流保護還包含了短路保護和過載保護。其保護機制基本相同，檢測到電流過大，會觸發保護機制，斷開輸出，并鎖定設備。

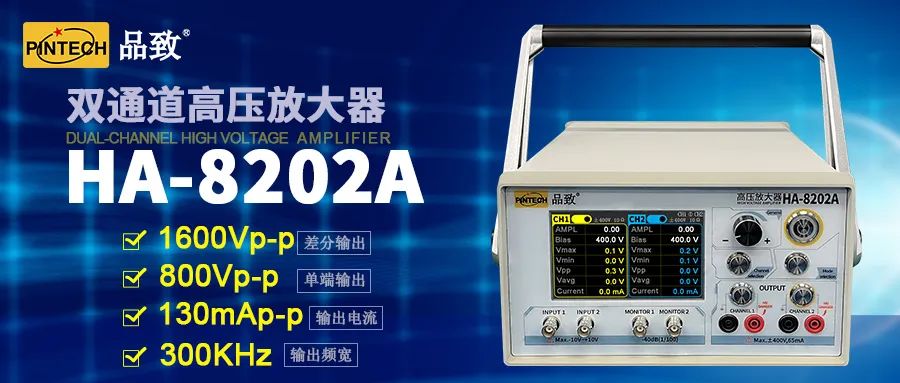

以PINTECH品致數顯高壓放大器HA-8202A 為例，當高壓放大器驅動一個低于額定阻抗的負載時，設備會因?yàn)殡娏鬟^大而啟動保護機制，將短路電流會限制在安全范圍，關閉輸出并鎖定。當更換大于額定阻抗的負載，輸入和輸出都恢復正常范圍時，才能解除鎖定。

過壓保護

過壓保護用于防止電路系統受到過高的電壓沖擊。圖為過壓保護流程圖。

當電路中出現異常情況，例如電壓超過設定的閾值時，過壓保護裝置會自動斷開輸出，以保護系統免受損壞。

以PINTECH品致數顯高壓放大器HA-8202A 為例，當放大器的最大輸出保持800Vp-p以上, 超過將會被剪裁；當輸入超過±10V 或者輸出超過±400V，則會觸發保護，關閉輸出并鎖定，當輸入和輸出都恢復正常范圍時，按下旋鈕可解除鎖定。

過溫保護

過溫保護的主要目的是防止設備因溫度過高而損壞或失效。這是因?yàn)楦邷乜赡軐?dǎo)致設備內部元件老化加速，降低設備的使用壽命和穩定性。除了安裝散熱風扇來進行保護外，還需要電路保護。

在實際應用中，主要是用熱敏電阻將溫度變化轉換為相應的電壓信號，以此來檢測放大器的工作溫度。圖為過溫保護的流程圖。

當溫度超過一定范圍時，電信號超過預設的閾值，保護裝置會被激活，進而斷開輸出、發出報警信號來保護設備。

在實際應用中，出現過溫的情況較少，但如果將設備放置于高溫環境中，比如60攝氏度的環境中，會導致設備散熱不夠，溫度過高，可能會導致設備啟動保護機制，觸發上鎖，旋鈕與按鍵功能失效，當恢復正常后，方可通過單擊“通道選擇”按鍵即可解鎖恢復。

綜上所述，保護機制對于放大器的正常運行至關重要。它們能夠預防因過流、過壓、過溫和短路等異常情況導致的設備損壞，確保設備的長期穩定性和安全性。
