大直徑測徑儀是對大直徑鋼管、棒材、鋼軸等進行在線檢測的設備，但為了適用于各規格軋材的使用，大直徑測徑儀的量程非常大，本文就介紹一下如何操作選擇合適的量程以應對各規格的軋材外徑檢測。


大直徑測徑儀是集光學、機械、電子電路、通訊和計算機軟件技術為一身的成套設備。整套系統主要由探測頭、安裝框架、導軌滑臺、工控機、控制柜等幾部分構成。它可自動調節測量范圍，方便不同軋材尺寸的在線檢測，在選擇測徑儀時，將生產線上生產的所有規格的軋材外徑范圍都考慮進去，即最大范圍與最小范圍，保證測徑儀的測量范圍包含所有量程。

測徑儀測量的鋼軸規格較多，外徑尺寸范圍較大，且正常狀態下鋼軸在輥道上行走，鋼軸下沿為固定位置。為了適應不同規格鋼軸的測量，測徑儀下方測頭為固定安裝，上方測頭安裝在直線導軌滑臺上。當切換鋼軸規格時，上方測頭在步進電機的驅動下可以調整與下方測頭的間距，以適應不同規格的測量。調整鏡筒的間距時，通過控制系統輸入命令，驅動步進電機帶動滾珠絲杠即可實現精確位置的調整。調整完成后系統將自動計入調整距離，不需要進行間距的校準即可進行測量。

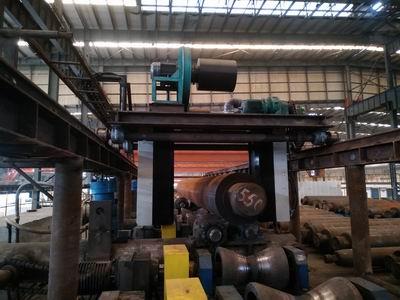

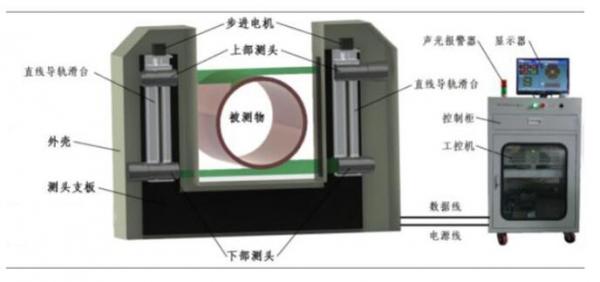

整個系統中測徑儀、安裝在鋼軸生產線的現場，主控機柜安放在控制室。測徑儀與主控機柜間由一根三芯電源線和一根光纜連接，測徑儀的供、斷電由主控機柜通過電源線實現，測徑儀的數據信號通過光纜傳輸到主控機柜。測徑儀主要由下部測頭、上部測頭、測頭支板、直線導軌滑臺、步進電機、外殼等組成。測頭采用我公司標準70測頭，單測頭測量范圍70mm，測量時鋼軸的上下跳動在±35mm時均可正常測量。上部測頭安裝在直線導軌滑臺上，可根據被測鋼軸的外徑尺寸調整其與下部測頭的間距。外殼和測頭支板采用中厚鋼板焊接結構，可保證測徑儀內部測頭及電路系統在經受一定的沖擊的情況下不會損壞。
