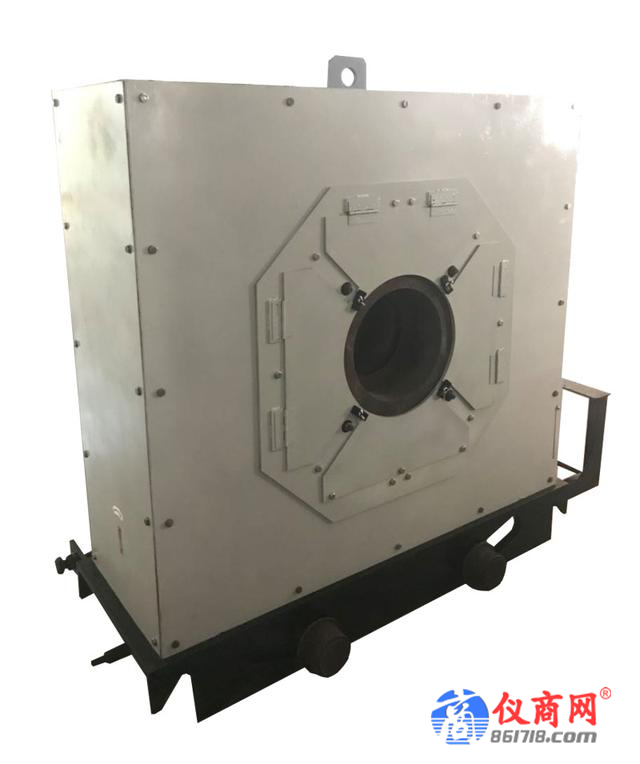

圓鋼的生產往往伴隨著高溫、粉塵、氧化鐵皮等。四路測徑儀成功克服了以上問題，實現高質量的在線測量，本文介紹的四路測徑儀是大直徑的圓鋼測徑儀，其測頭采用鋁合金制造，散熱性能良好。在高壓離心風機持續為測徑儀送風的工作條件下，可以保證測頭內光電元件處于正常工作溫度范圍內。

LPBJ150.12型測徑儀內共設置八路70單測頭和四路由70單測頭組合的150雙測頭。其中70單測頭的測量范圍為0～70mm，用于測量直徑φ10～φ45mm的軋材；150雙測頭的測量范圍為20～150mm，用于測量直徑φ46～φ110mm的軋材。

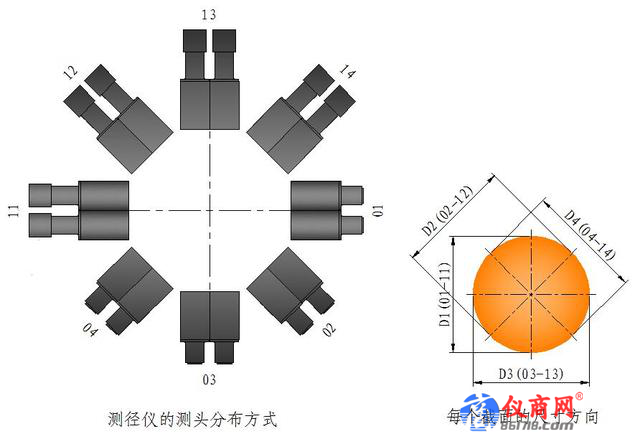

四路測徑儀相鄰測頭間的夾角為45°，四路雙測頭在軋材每個測量截面可測得均布的四個直徑尺寸。

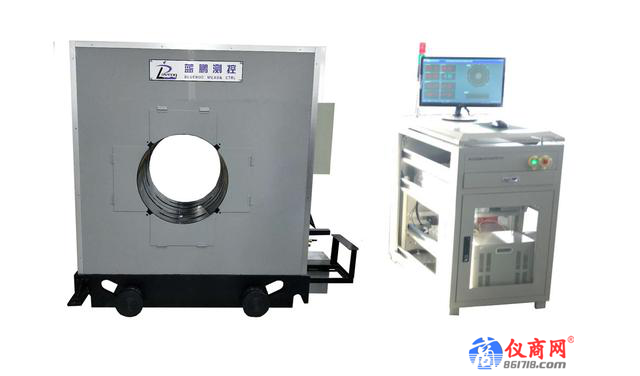

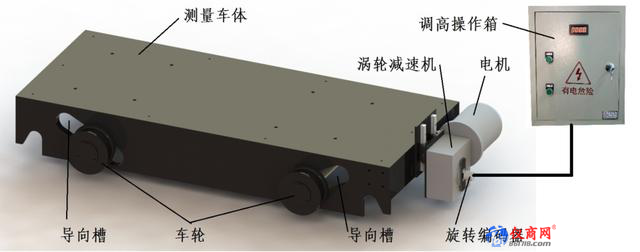

LPBJ150.12型測徑儀的本體為測量車的結構形式，下部為車體。測徑儀的主盤部件、過鋼部件、外殼部件等均安裝在車體上。藍鵬測徑儀的車體為厚鋼板拼焊而成，車體上裝有4個車輪可在軌道上移動以便進行下線維護、檢修操作。車體部件帶有高度調節功能，調節范圍為60mm。高度調節采用梯形絲杠傳動帶動輪軸沿車體上的導向槽張開或閉合實現，絲杠頭部裝有渦輪減速機、電機和監測絲杠旋轉圈數的旋轉編碼器。旋轉編碼器與高度監測電路相連，可實時監測測量車的中心高度，高度值由數碼管顯示屏顯示。高度調節操作時，點按調高的上升、下降按鈕，將高度調至合適高度即可。測量車體上設置定位裝置，用于將測徑儀固定在測量位置。定位裝置具有橫向調節功能，可以調節測徑儀的左右位置，調節范圍為30mm。

該測徑儀具有下列顯著優點：

1、從電路設計上解決了線材扭動問題。去掉了繞線材軸旋轉的光機裝置，從而使整機可靠性高，造價低。

2、采用固體攝像器件(CCD)。與激光測徑儀比較，不需要光學掃描機構。

3、除軟件本身具備測量數據的存儲及分析功能以外，軟件還提供外部數據庫，方便使用方根據自身的需求進行測量數據的加工、整理、分析、計算、統計等。

4、軟件具備對棒材的錯輥、耳子、頭部缺陷長度、尾部缺陷長度的檢測能力，為實際生產提供強有力的質量支撐。

5、不使用工廠內的壓縮空氣和潔凈氣源，獨特的冷卻、防塵結構保障了測徑儀內的清潔，將鏡頭的維護周期提高到30天以上。

四路測徑儀應用于外徑尺寸的在線檢測當中，實現高質量的測量，測量范圍可根據需求定制，LPBJ150.12型測徑儀可應用于各種軋鋼現場使用，圓鋼、合金鋼、碳素鋼等各種鋼材的在線檢測，對線棒管材均可進行在線測量及離線抽檢。
