RTD 輸入（AI-RTD）信號(測溫電阻)；

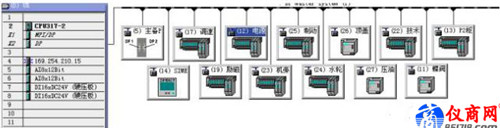

如下圖所示：

（1）：調速器PLC：使用Anybus串行網關產品(AB7000)，A1SJ71UC24-R4-S2通訊模塊連接日本三菱A2AS PLC與Profibus-DP總線網絡。

（2）西門子智能表（交流采樣），提供有功、無功、電壓、電流、頻率等電氣量。

（3）直流電源監視（ET200S），監視各直流小開關狀態，如斷開則發信報警。

（4）勵磁裝置（ET200S），

（5）機旁盤負荷開關狀態（ET200S）

（6）水輪機端子柜（ET200S）

（7）制動閘行程開關狀態（ET200S）

（8）頂蓋排水S7200 PLC

（9）壓油裝置 S7200 PLC

（10）技術供水端子箱（ET200S）

（11）蝶閥控制系統S7200 PLC

（12）主備PLC數據交換耦合器

（1）機組控制盤信號采集

3）后備PLC結構：

主要機械保護功能，溫度采集。

（1）主備PLC數據交換耦合器

（2）上導、下導、推力、水導溫度采集

（3）機組控制盤信號采集

（4）調速器（ET200S）

5、機組控制系統目標

機組控制以PROFIBUS-DP現場總線為基礎，明確了整個系統的遠方監控目標，并且與機組控制系統安全可靠性、先進性和經濟性等最終目標要求是一致的。

機組監控系統設備是否安全可靠運行，直接關系到天生橋二級電站機電設備的切身安全。特別是在電能緊缺、迎峰度夏和調峰調頻等要求下，同時也與企業的生產效益和設備安全密不可分，所以安全可靠性作為天生橋二級電站機組控制系統設計的首要原則，主要采用了以下措施進行保障。

PROFIBUS-DP現場總線的產品具備專用和特殊品質（如防護等級高，本征安全、可接受RTD、mv、高壓、大電流信號等）。防電磁干擾符合IEC有關標準。PROFIBUS-DP還提供智能化現場設備所需的非周期性通信以進行組態、診斷和報警處理。從目前全球已超過10萬套PROFIBUS-DP現場總線的運行情況來看，其安全可靠性是勿容置疑。

機組系統中使用的元器件全部采用優質產品，均經過國內類似工程實際運行檢驗，其運行的可靠性已得到實踐證實。比如圖爾克公司的BI5-M18-4ADX型接近開關作測速探頭、歐姆龍公司的HL-5030限位開關，德國的VDG4V52 電磁等。任何關鍵的元器件出故障都可能導致系統癱瘓、或者釀成重大事故，因此元器件性能要求是整個系統是否可靠的基礎。
