時間交錯技術可使用多個相同的 ADC（文中雖然僅討論了 ADC，但所有原理同樣適用于 DAC 的時間交錯特性），并以比每一個單獨數據轉換器工作采樣速率更高的速率來處理常規采樣數據序列。簡單說來，時間交錯（IL）由時間多路復用 M 個相同的 ADC 并聯陣列組成。

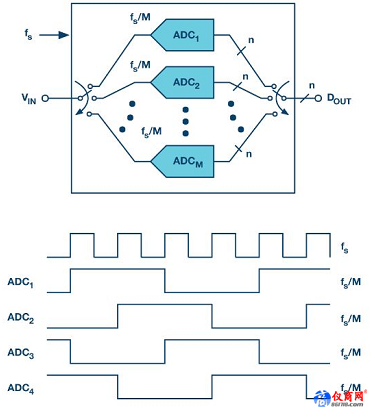

如圖 1 所示。這樣可以得到更高的凈采樣速率 fs（采樣周期 Ts = 1/fs），哪怕陣列中的每一個 ADC 實際上以較低的速率進行采樣（和轉換），即 fs/M。因此，舉例而言，通過交錯四個 10 位/100 MSPS ADC，理論上可以實現 10 位/400 MSPS ADC。
關鍵詞:時間交錯 數據轉換器 帶寬 通信 瀏覽量：2465
