跟蹤信號發生器

跟蹤信號發生器是一種與頻譜分析儀的接收頻率同步的信號發生器，通常與頻譜分析儀搭配使用。跟蹤信號發生器可以測量被測設備的反射和發射特性，確定被測的無源（例如帶通濾波器）或有源設備（例如放大器）的頻率特性。

通過將頻譜分析儀與跟蹤信號發生器連接，可以實現有源和無源網絡的掃頻標量頻率響應測量。雖然很多射頻頻譜分析儀帶有跟蹤信號發生器選件，但通常它們需要另外進行配置的可選選項，且這種信號發生器通常只能為頻譜分析儀的基本頻帶提供掃頻信號。

虹科提供了兩款外置、通用、獨立的跟蹤信號發生器：TG6000和TG12000。虹科HK-TG系列不僅能夠提供典型的跟蹤信號，還可以用作寬頻帶的信號發生器，可以產生輸出頻率范圍覆蓋高頻段的跟蹤信號。同時虹科HK-TG系列還可以?huà)呙枳冾l器，許多與頻譜分析儀配套的跟蹤信號發生器并不允許用戶“偏置”輸入信號，以便掃描諸如混頻器或上變頻/下變頻器之類的待測設備，但只要待測設備引入的頻率偏移量不超過頻譜分析儀固定頻率施加的限制，就可以使用虹科HK-TG系列進行掃描。

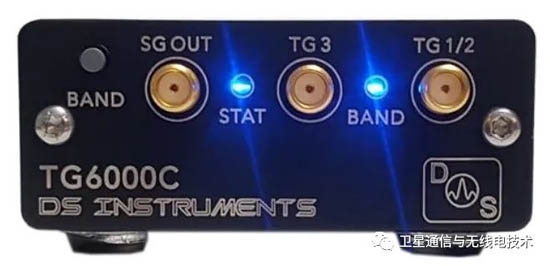

虹科HK-TG6000

虹科HK-TG6000可以在使用頻譜分析儀時產生頻率大于6GHz的跟蹤信號，它在作為跟蹤信號源使用時不需要電腦。虹科HK-TG6000所有的預先編程的設置能夠支持大多數現有規格的頻譜分析儀，它涵蓋了頻譜分析儀的基本頻段（Band0）和Band1頻段，除此之外，還可以通過使用所提供的PC軟件和USB接口來為其他頻譜分析儀進行配置。

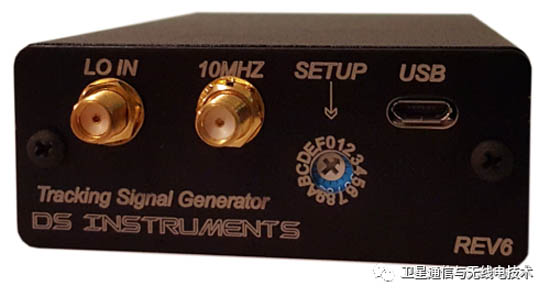

虹科HK-TG6000可作為寬頻帶射頻信號發生器，通過后面板的USB端口即可控制輸出頻率。信號發生器的輸出信號是被完全合成的，可以通過所提供的應用軟件來設置信號發生器輸出端口的頻率，頻率輸出范圍為從25MHz 到6.0GHz。虹科HK-TG6000的USB端口被配置為虛擬COM端口，同時可以支持工業標準的SCPI頻率和電平命令。

虹科HK-TG12000

虹科HK-TG12000同樣可以作為寬頻帶射頻信號發生器，通過后面板的USB端口來控制輸出頻率，同時支持工業標準的SCPI頻率和電平命令。它與虹科HK-TG6000的區別在于能夠產生頻率大于12GHz的跟蹤信號，除此之外TG12000涵蓋了市面上大多頻譜分析儀的基本頻段（Band0） 和Band1,2,3頻段。

相關參數

●HK-TG6000輸出頻率范圍：1~>6000MHz

●HK-TG12000輸出頻率范圍：5.8~12000MHz

●超緊湊設計：29*70*104mm

●輸出功率：-9~+3dBm

●SG輸出頻率范圍：25MHz~6GHz

●SG輸出功率 @最大設置：+7~+17dBm

●10MHz參考輸入功率范圍：-20~+15dBm
