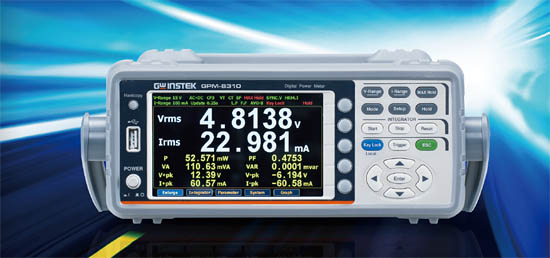

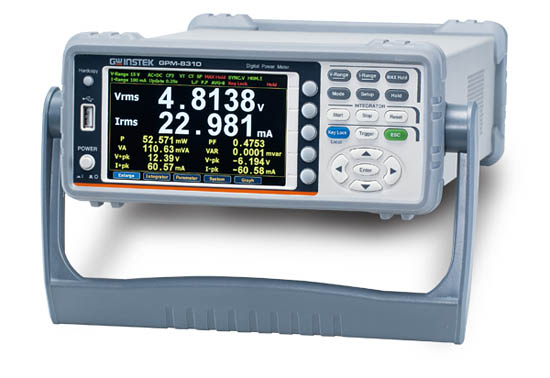

近日固緯發布一款新產品：GPM-8310，這是一款單相(1P/2W)交流電源功率測量的數字功率計，該產品測試帶寬可達DC, 0.1Hz~100kHz，采用16 bits A/D，采樣率300kHz。使用5” TFT LCD顯示屏、5位數測量顯示、提供25種功率測量相關參數，以及高精度的測量能力。并同時具有波形顯示(電壓/電流/功率)的能力、積分測量功能、各階諧波測量及分析(50/60Hz測量符合IEC61000-4-7要求)、外部傳感器輸入端子、多樣的通信接口等，GPM-8310的額定直接輸入電壓600V、輸入電流20A，可支持最小電流檔位至5mA(分辨率可達0.1uA)、功率測量分辨率0.1uW、波峰因素可達3 (半量程可達6或6A)，還包括MATH計算功能。

GPM-8310提供數值與波形兩種顯示模式。數值模式分為一般模式與簡易模式，一般模式包含相關的量測設置并可顯示10個測量參數：簡易模式僅提供4個量測參數結果。圖形模式下提供簡易的示波器功能，呈現電壓、電流、功率三項參數的波形，水平刻度可調整，提供3段波形觀測的放大倍率。在諧波量測時，各階諧波量測結果可依條狀圖呈現。

一般模式

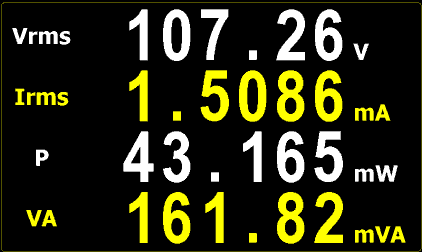

簡易模式

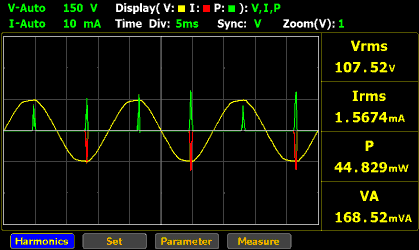

波形模式

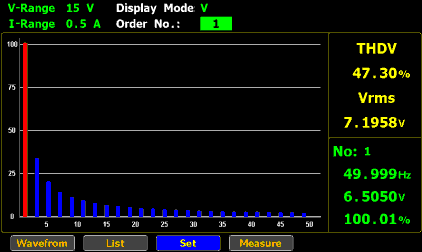

條形圖模式

此外，GPM-8310在輔助測量的機制也是全方位的。測量大電壓提供VT rate設置，可搭配外部比壓器使用；大電流的量測，則視比流器的型式電壓輸出型或電流輸出型。若是電流輸出型可直接鎖于機器后板并搭配CT rate設置進行量測、若為電壓輸出型則可通過GPM-8310提供的外部電流感應器輸入端子進行量測。自動換檔可自定義需要的換檔檔位以節省時間。10000筆的內部存儲器，可依GPM-8310設置的更新率或使用者自行定義的時間間隔，進行資料儲存。

在資料儲存方面，GPM-8310提供多樣的通訊接口RS-232C/ USB/ LAN/ GPIB；USB 可支持GPM-8310的截圖、內部紀錄資料的存取，以及系統更新。對于有外部信號控制的需求，GPM-8310也提供可選購的Digital I/O (DA4)接口，可連接外部控制器如PLC或資料紀錄器，以符合自動量測或長時間紀錄的應用。

主要特點：

? 5” TFT LCD

? DC, 0.1Hz ~ 100kHz電壓/電流測試帶寬

? 兩種數值顯示模式

? 波形顯示: V (電壓), I (電流), P (功率)

? 電壓/電流可測至CF為3的畸形波, 半量程CF可達6或6A

? 諧波測量符合IEC 61000-4-7要求(50/60Hz)

? 50階諧波測量和分析(數值與條狀圖)

? 積分功能支持自動換擋

? 外部電流感應器輸入端子(EXT1/EXT2)

? 標準接口: RS-232C, USB device/Host, LAN, GPIB

? 選配接口: Digital I/O (DA4)(須于出廠前安裝)

? 選購配件: GPM-001

適用范圍：

? 生產制程

? 質量驗證

? 研發設計
