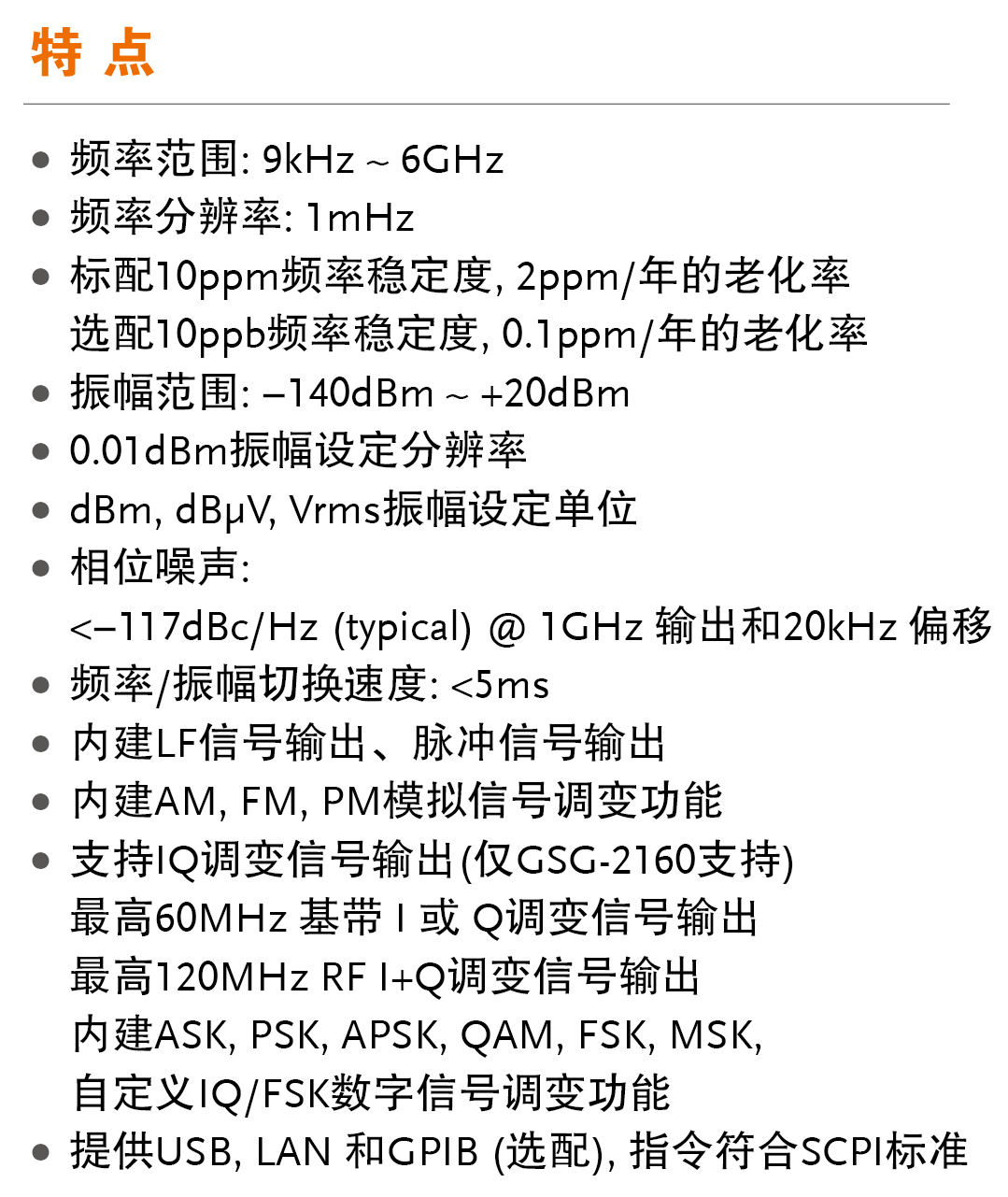

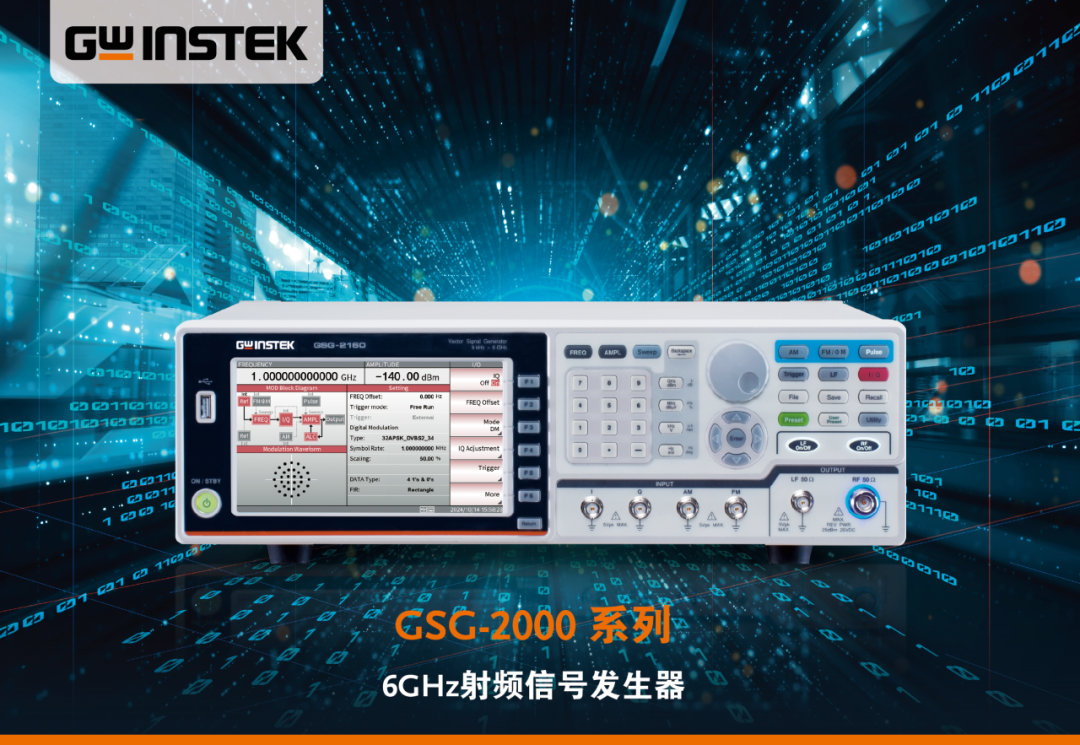

GSG-2000系列是一款基本的射頻信號發生器，頻率范圍從9kHz到6GHz。它適用于通信教育、射頻元件測試（如放大器、天線和濾波器）、汽車電子信號測試和IoT應用，滿足射頻產品在生產和開發階段的測試要求。與主要競爭對手相比，GSG-2000系列提供了卓越的規格：+20dBm至-140dBm的寬振幅輸出范圍，-117dBc/Hz的低相位噪聲，以及10ppm頻率穩定度和2ppm老化率。用戶可選配OCXO，讓頻率穩定度與老化率分別提升至10ppb與0.1ppm。

此外，GSG-2000還提供了LF信號與脈沖信號輸出，LF信號可供用戶輸出正弦、方波、三角波、斜坡、高斯噪聲信號; 脈沖信號輸出則可模擬各種寬度的脈沖波應用;除了上述的信號輸出外，GSG-2000也提供AM/FM/數字IQ信號的輸入，以及數字I或Q信號獨立輸出端口。

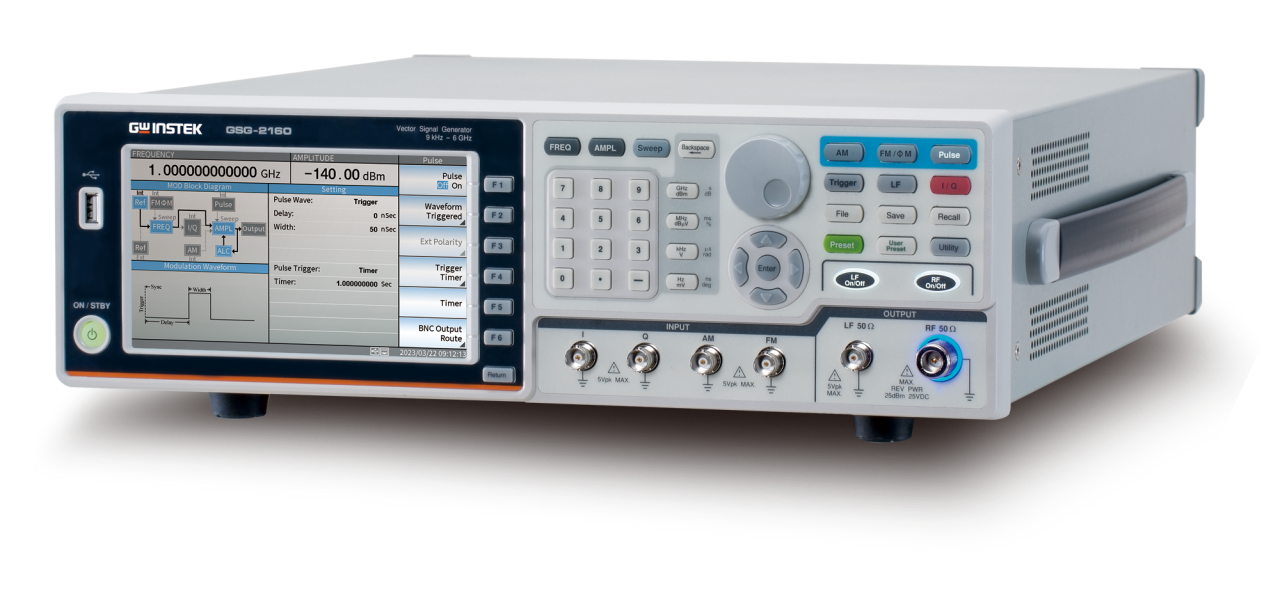

GSG-2000使用7英寸TFT LCD顯示器，可以完整呈現用戶所設定的參數與狀態;并提供USB, LAN, GPIB(選配)等通信接口，并提供標準SCPI兼容的指令支持遠程控制。GSG-2000是為3U高標準機架尺寸而設計的。

提供多功能輸出信號

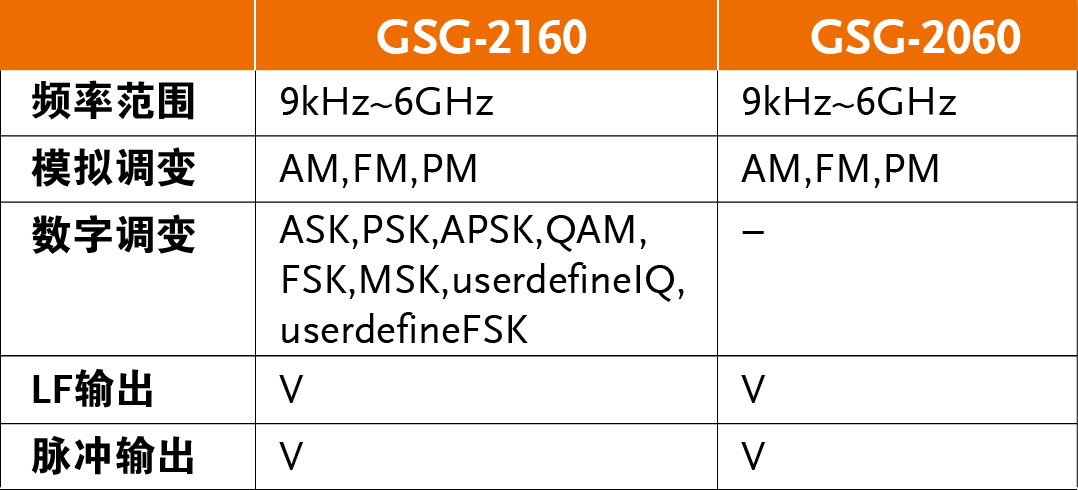

GSG-2160和GSG-2060都提供從9kHz到6GHz的射頻信號。GSG-2060支持模擬射頻信號輸出（如AM、FM、PM），GSG-2160支持模擬和數字射頻信號輸出。

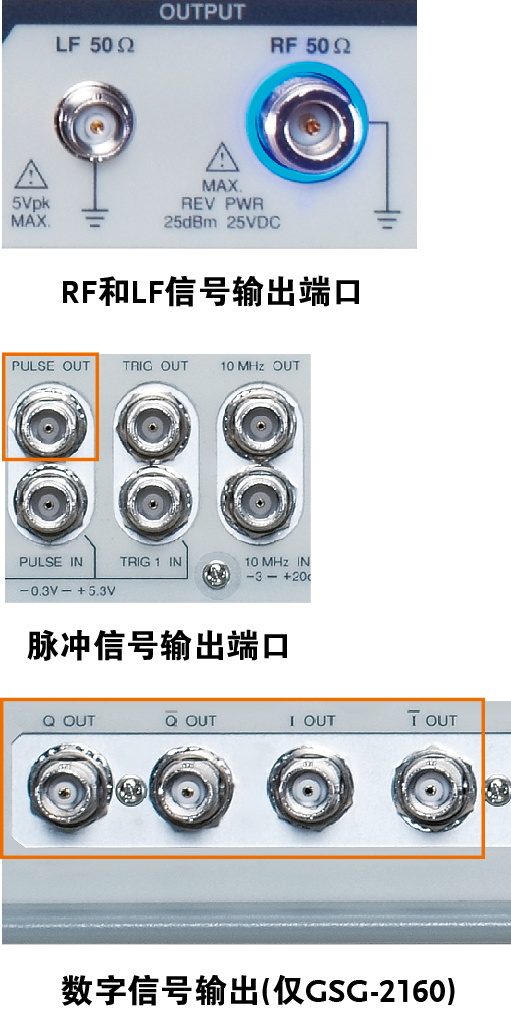

帶內置功能信號的LF輸出配備可獨立輸出的LF功能信號（低頻信號發生器），該系列提供正弦、方波、三角波、斜坡、高斯噪聲等波形。用戶可以將其與其他輸入和輸出功能結合使用，也可以在電路設計、電子元件測試等應用和其他相關應用中單獨使用。

脈沖信號輸出GSG-2000系列具有內置脈沖信號輸出。用戶可以調整脈沖占空比，它通常用于測試數字電路，如TTL、CMOS、ECL等，或模擬開關信號的變化。

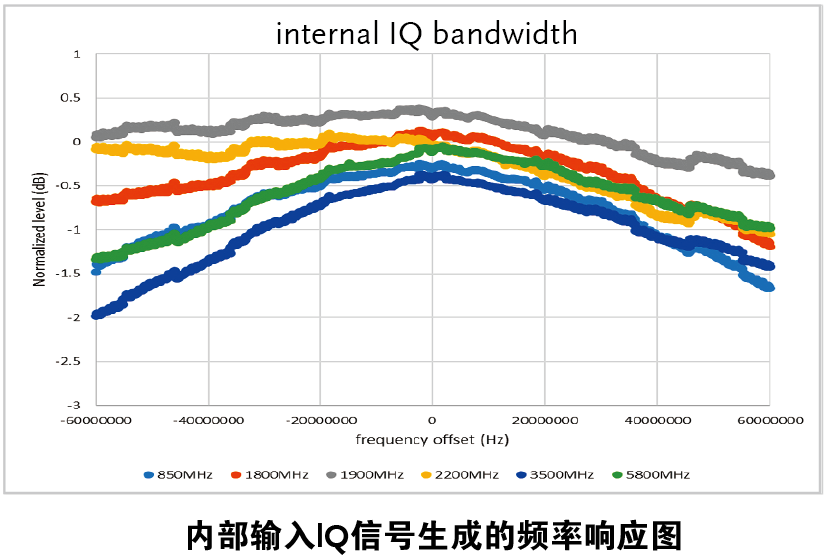

矢量信號輸出（僅限GSG-2160）-內部輸入IQ信號產生的頻率響應圖。

支持不同信號輸入

用戶可以分別輸入l和Q數據，然后通過內部RF信號輸出合成所需的lQ數字信號。

用戶可以在外部輸入AM或FM信號，用于模擬調制相關應用。

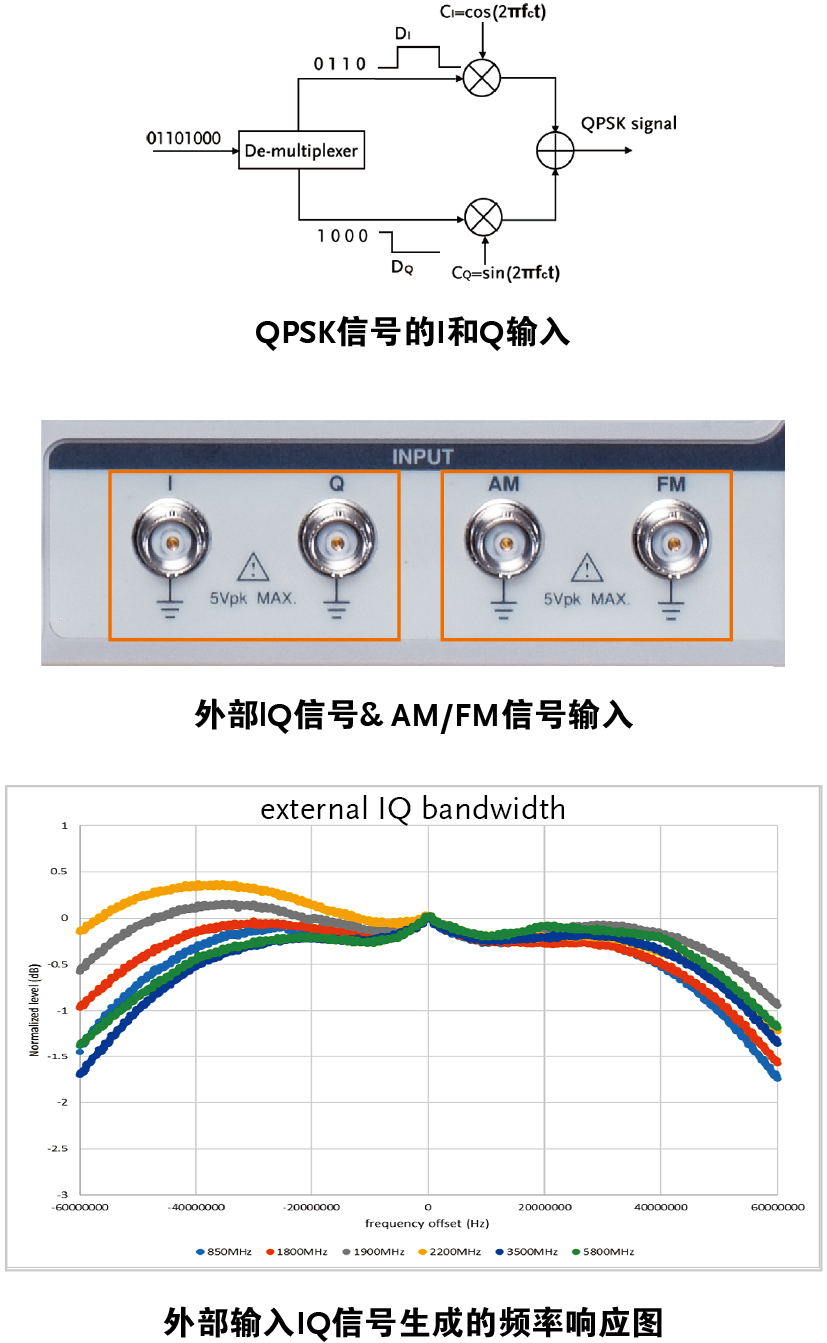

例如，在圖中的QPSK信號中，在分別輸入來自l和Q的相應數據并選擇QPSK函數后，可以編輯QPSK輸出。

外部輸入IQ信號產生頻率響應圖。

更純凈的信號輸出

GSG-2000提供的輸出信號具有-117dBc/Hz的最佳相位噪聲，應用更廣，如汽車數字信號、loT工業應用和其他需要純凈信號的領域。

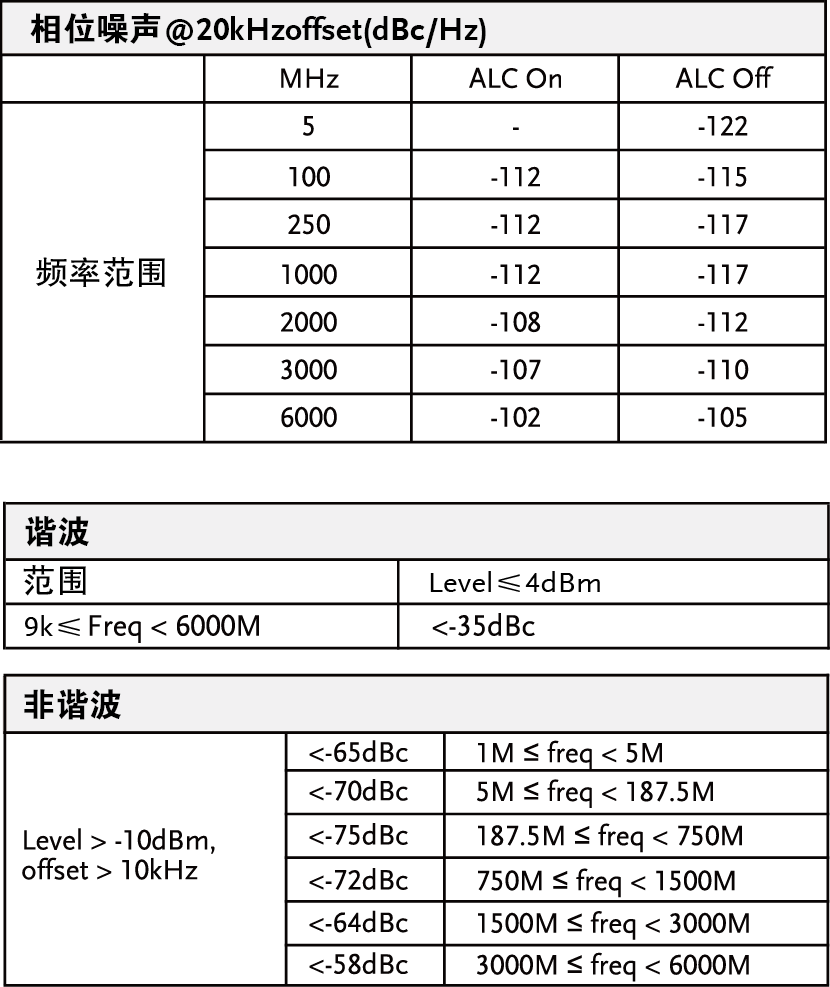

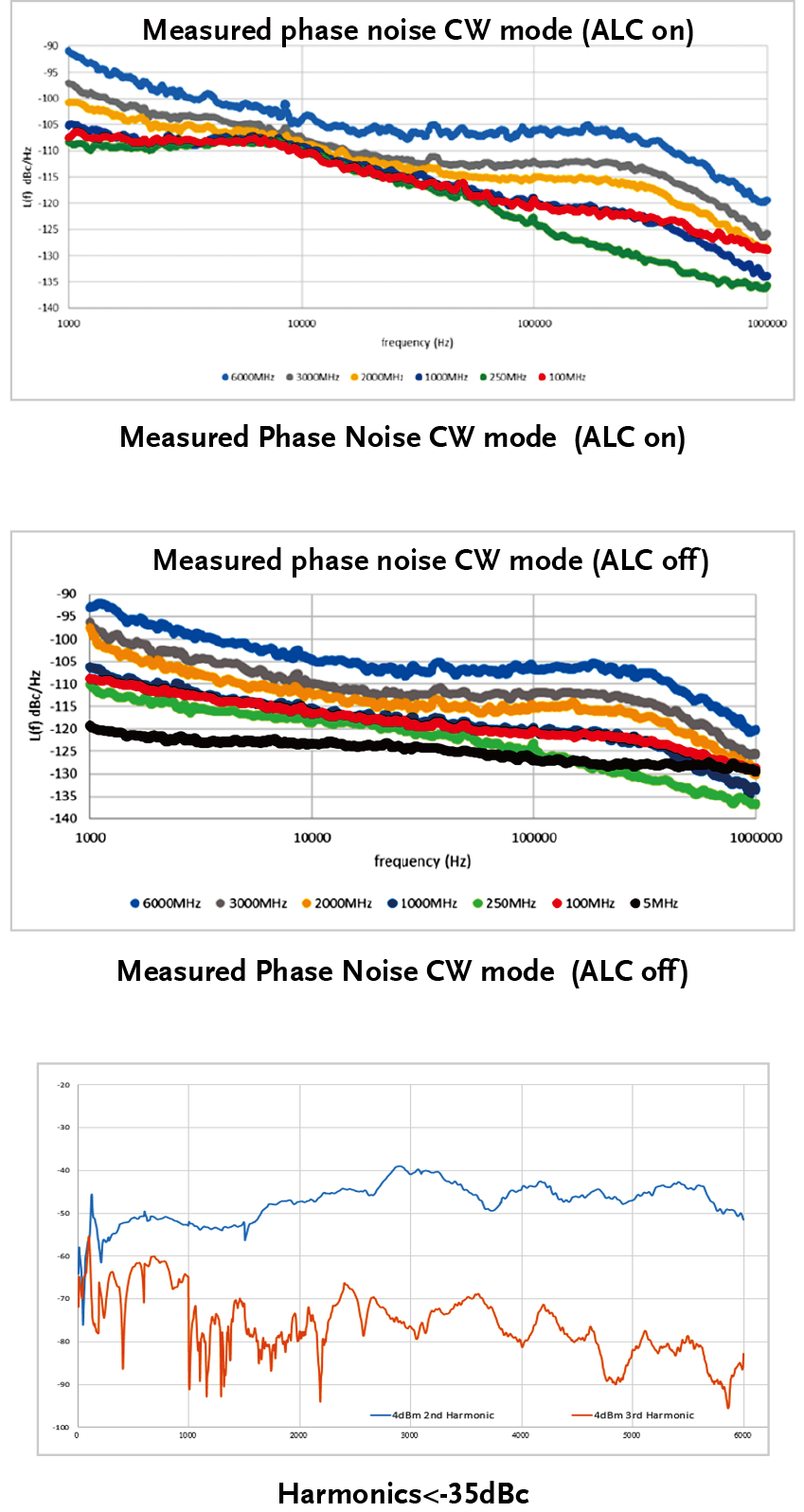

在ALC On和ALC Off條件下每個頻率的相位噪聲。

其諧波和雜散的信號純度也接近歐洲和美國主要制作商的入門級指標。
