2025年6月，思儀科技全新推出一款多功能信號分析儀——“開陽星”4071系列信號/頻譜分析儀。該產品可為無線通信、汽車電子、低軌衛星、物聯網、教學等領域，提供快速可靠的測試手段。

性能優異，功能豐富

Ceyear 4071具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度，具備頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈沖分析、無線通信協議分析等測試功能，支持參數自動設置、一鍵測量，可滿足基站、汽車?yán)走_(dá)、衛星載荷等復雜多樣的測試需求。

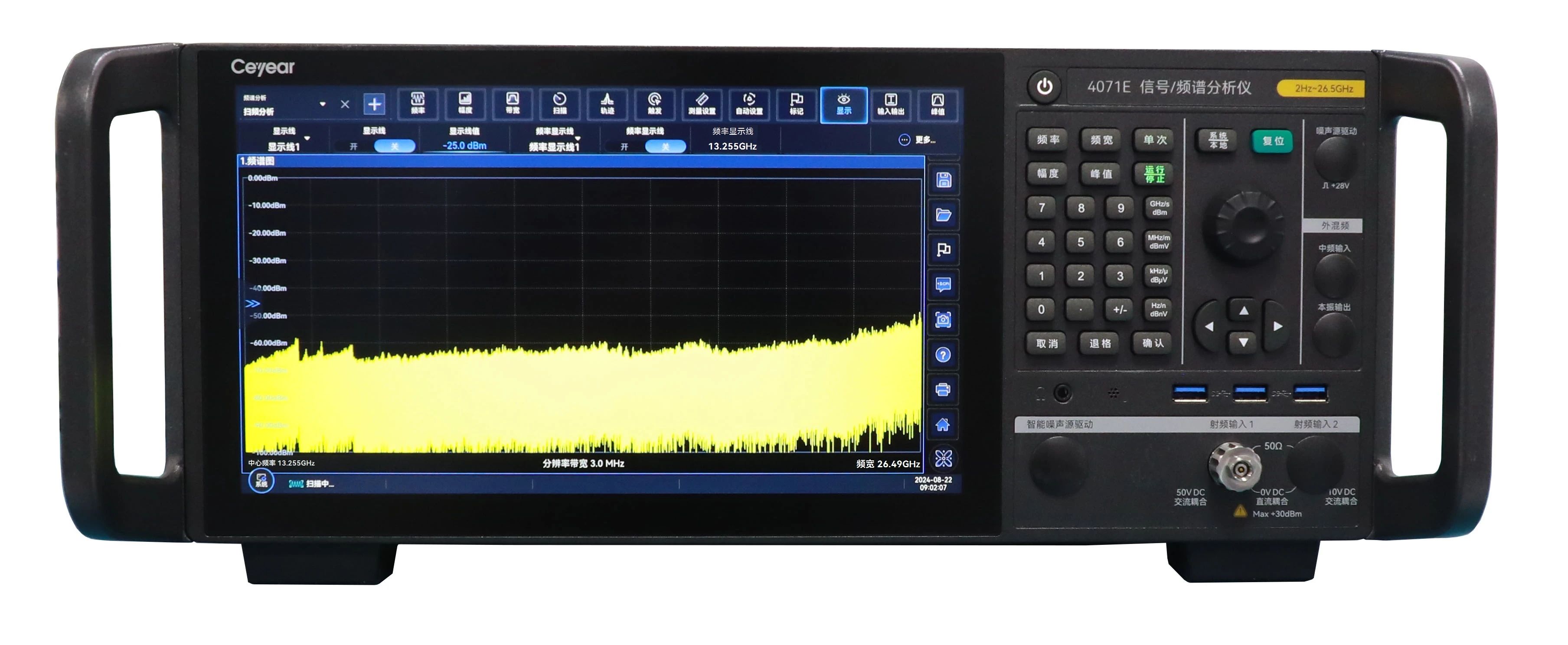

4071系列信號/頻譜分析儀

頻率覆蓋范圍：2Hz～4/8/13.6/18/26.5GHz；

最大分析帶寬：10MHz/40MHz/200MHz；

出色的相位噪聲：≤-116dBc/Hz @1GHz載波，10kHz頻偏；

顯示平均噪聲電平：≤-165dBm/Hz（1GHz，前放開，典型值）；

先進的人機交互：支持全面觸控操作、SCPI命令錄制、瀏覽器遠程訪問；

豐富的信號分析功能：掃頻分析、高級功率測量套件、IQ分析、實時頻譜、模擬解調、矢量分析、脈沖分析、跳頻分析、FMCW分析、OFDM分析、5G NR/LTE/WCDMA/GSM/WLAN/NB-IoT協議分析、誤碼率測試、群時延測試等。

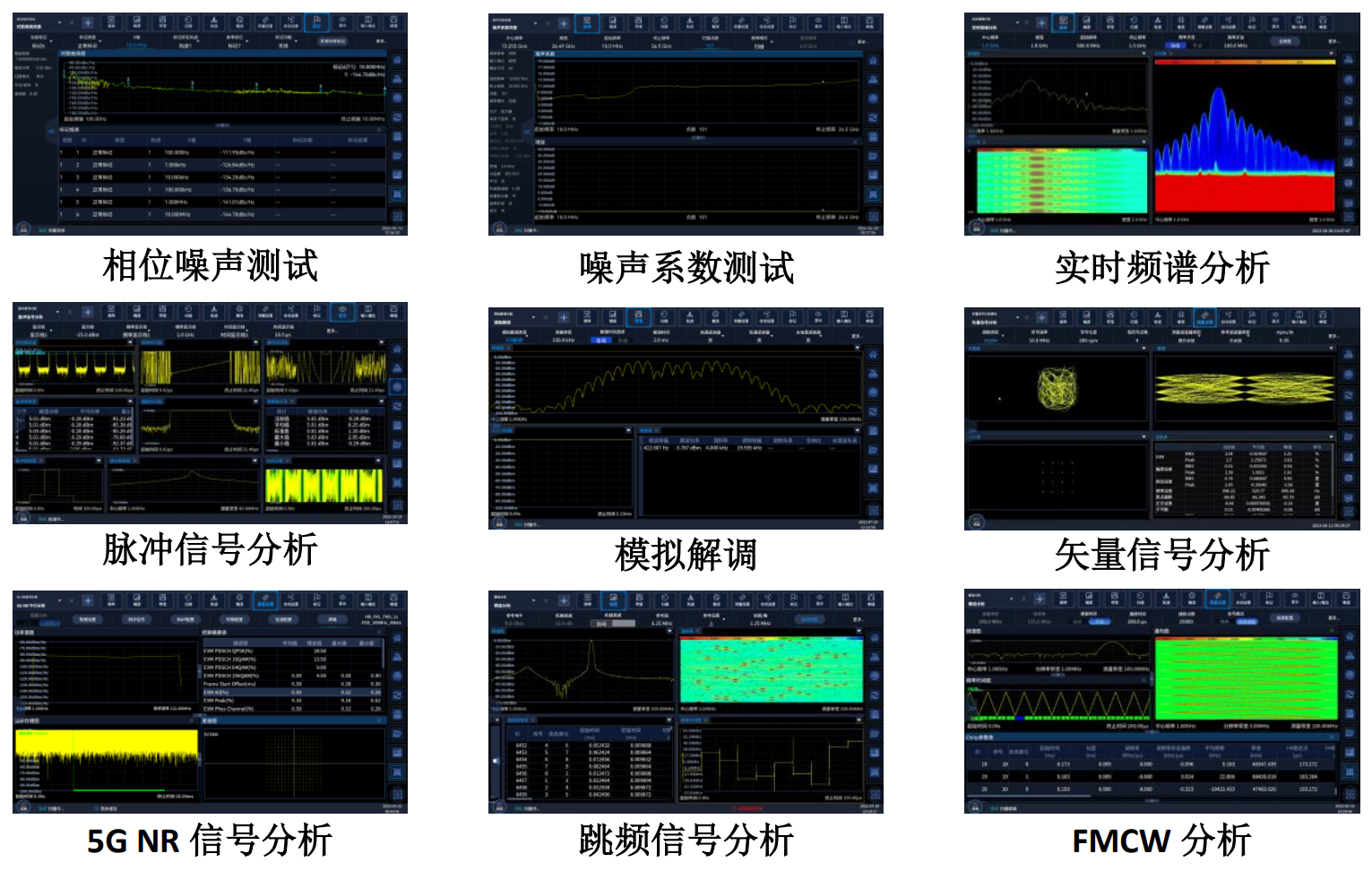

信號分析功能

無線通信研發生產測試

4071系列信號/頻譜分析儀支持200MHz分析帶寬，具備5G NR、LTE、WLAN等先進的無線標準測試功能，滿足雜散、SEM、ACLR、EVM等性能指標的驗證，可幫助測試人員快速完成參數測量、問題診斷。

4071具有出色的動態范圍和EVM，在Sub6G頻段，100MHz 5GNR EVM指標優于0.4%，支持5GNR下行信號ACLR、SEM、EVM組合測量模式，提高測試效率。

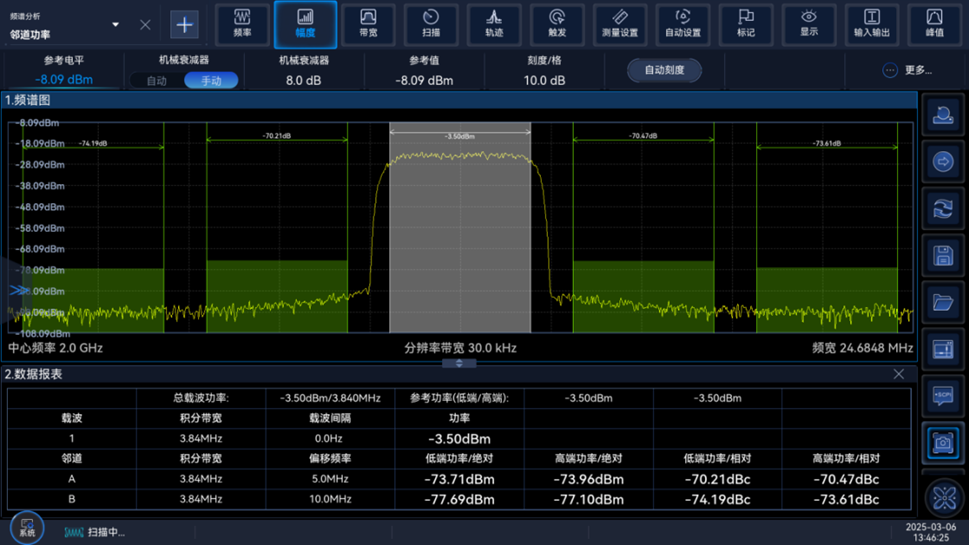

WCDMA ACLR測試

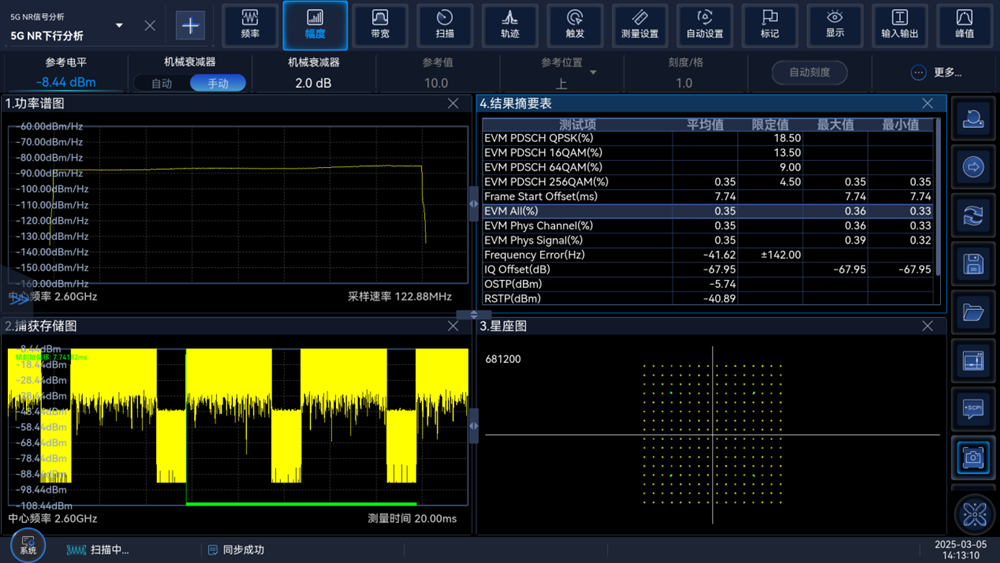

5G NR下行信號分析

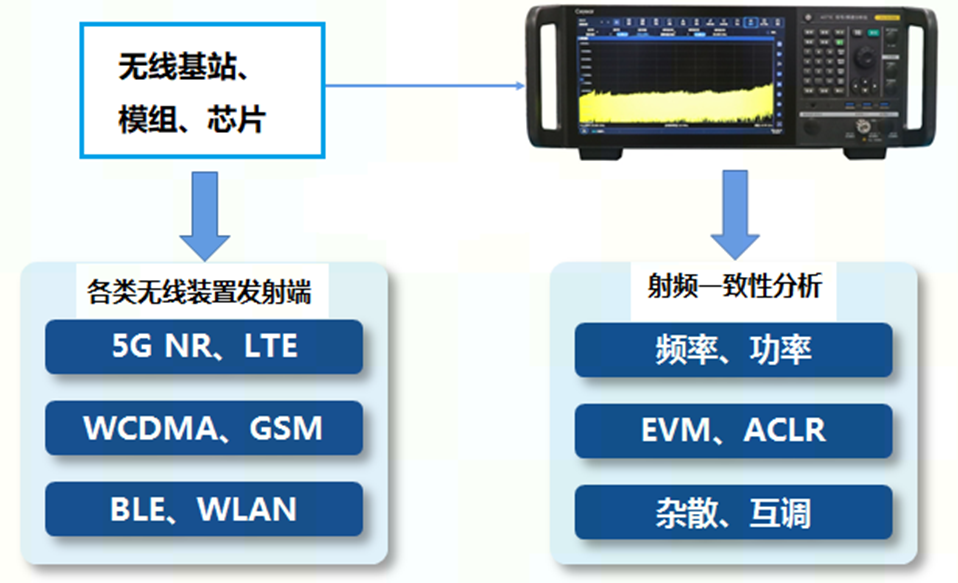

無線通信測試方案

高校研究與教學

4071系列信號/頻譜分析儀配合公司信號源產品，可幫助師生進行模擬、數字、脈沖、跳頻、無線通信等多種制式信號的發生與頻譜、時域、EVM、星座圖等特性分析，提高學生實踐與創新能力。4071支持遠程瀏覽器訪問，同時可與78000A信號分析軟件無縫互聯，實現遠程測試驗證和仿真，最大程度上提高實驗室儀表復用度和利用率。

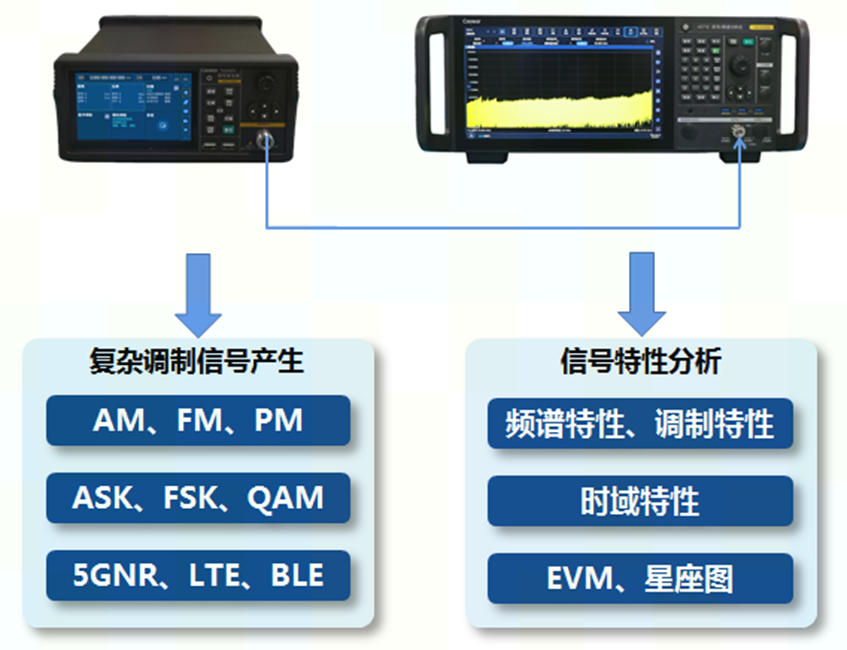

高校研究與教學測試方案

先進用戶界面，全新交互體驗

Ceyear 4071采用11.6英寸觸摸顯示屏，測試細節顯示更全面、更直觀。參數設置菜單簡潔，一鍵直達參數設置。多測量模式并行運行與顯示，模式切換方便高效。具備SCPI指令記錄按鈕，可將手動操作過程錄制成SCPI指令，以文本格式導出，也可以保存成C++、Python、Matlab、C#等語言的文件，加速控制腳本編程速度。

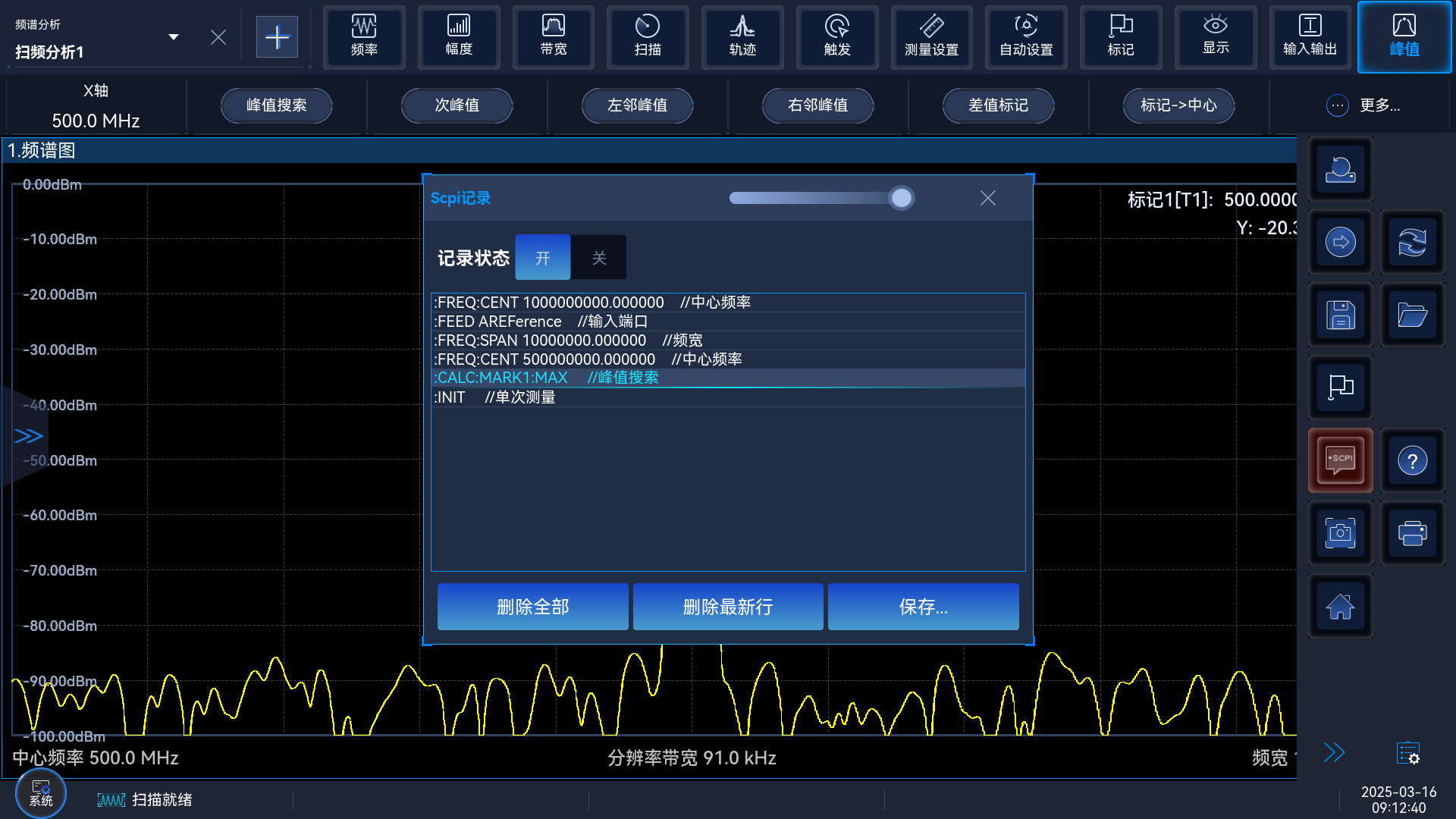

SCPI指令錄制
