太赫茲技術在我國的研究熱度持續提升，廣大用戶對太赫茲測試儀器的便捷性、功能性、穩定性、信號質量等提出了更高要求。傳統太赫茲測試儀器已不滿足用戶對于太赫茲信號高頻譜純凈度、多參數快速精準測量等需求，思儀科技圍繞用戶需求，重磅推出全新一代3601系列S參數測試模塊、1400系列倍頻源和4000系列頻譜儀擴頻模塊，采用小型化平臺方案，基本外形尺寸僅為85.0mm×44.5mm×240.0mm（寬×高×深），頻率覆蓋60GHz～500GHz，配合主機，組成太赫茲矢量網絡分析儀、信號發生器和頻譜分析儀，具備模塊自動識別、輸出功率精準電調節、高穩定性、高頻譜純凈度、高測試靈敏度等特點，提供高效率、高性能測試解決方案。

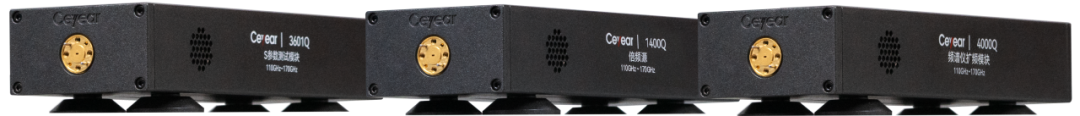

全新一代3601、1400、4000系列擴頻模塊

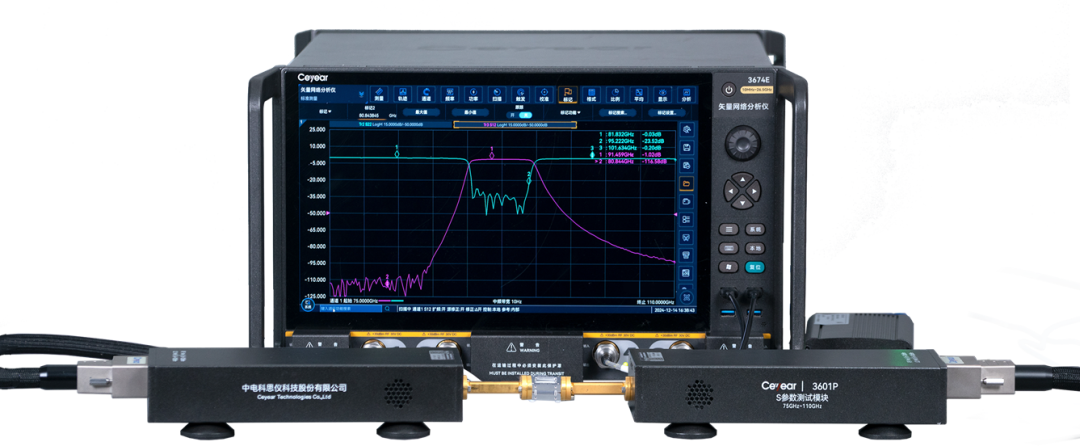

太赫茲矢量網絡分析儀

太赫茲矢量網絡分析儀

端口功率精準電調節：

全新一代3601系列S參數測試模塊配合3674系列矢量網絡分析儀，可實現端口輸出功率程控精準電調節，輸出功率可達+10dBm，端口輸出功率準確度可達±0.5dB，功率調節范圍可達45dB。

多功能高效測試：

一次掃描，即可實現增益、1dB壓縮點、端口駐波、飽和輸出功率等指標同步測試，大幅度提升測試效率。

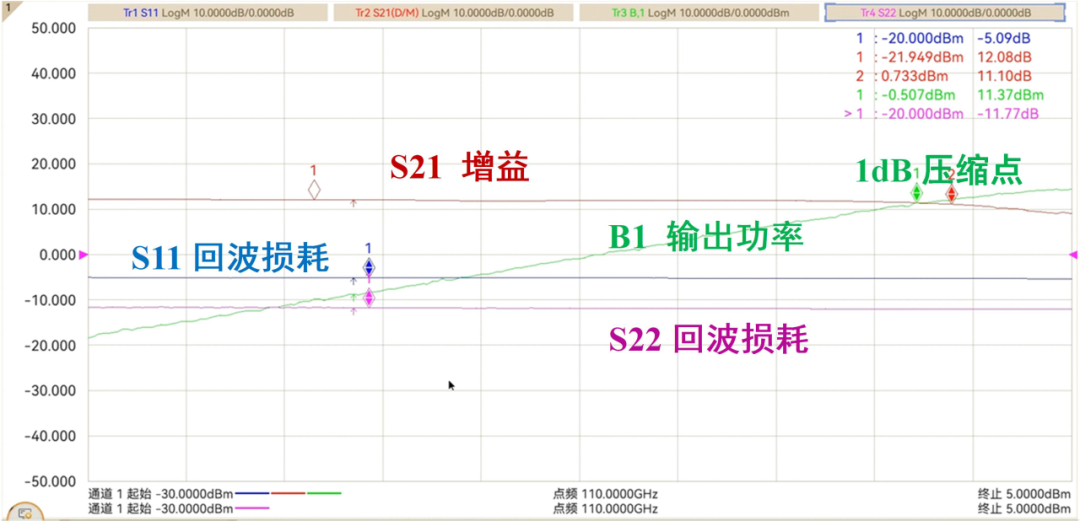

太赫茲功率放大器P1 dB壓縮點測試

高幅度、相位穩定性：

連續工作5個小時，幅度穩定性可達±0.05dB，相位穩定性可達±1.5°，能夠?qū)崿F(xiàn)太赫茲被測件幅度、相位、群時延等參數精準測試。

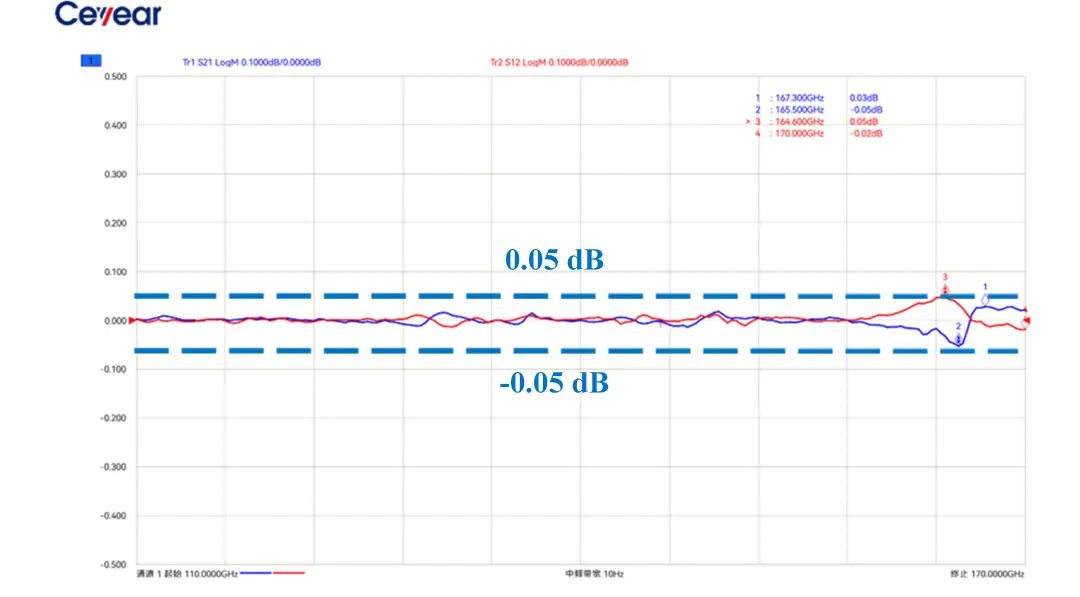

S參數測試模塊幅度穩定性測試

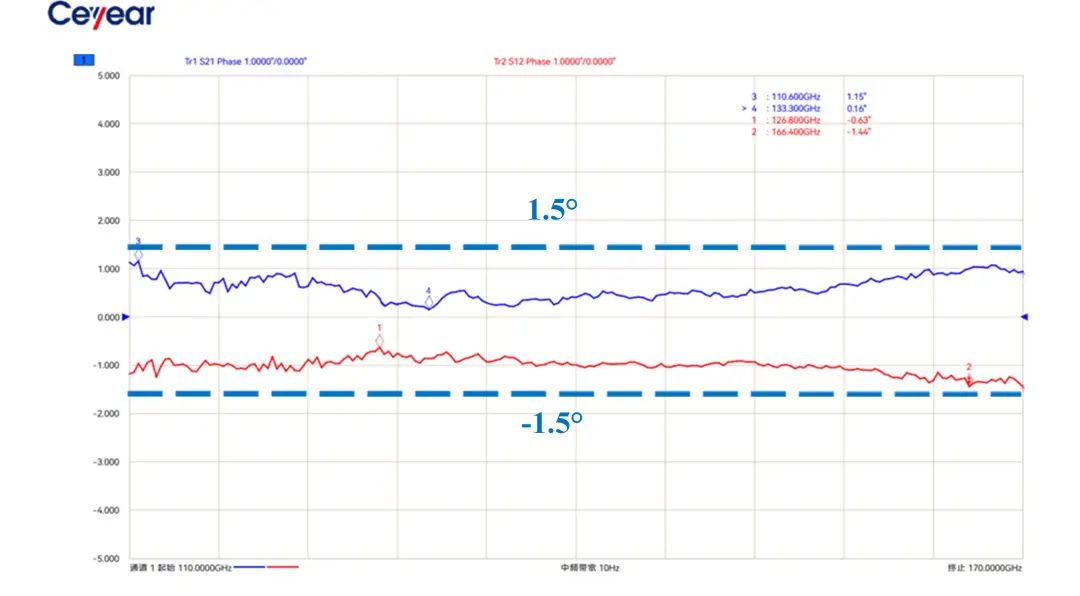

S參數測試模塊相位穩定性測試

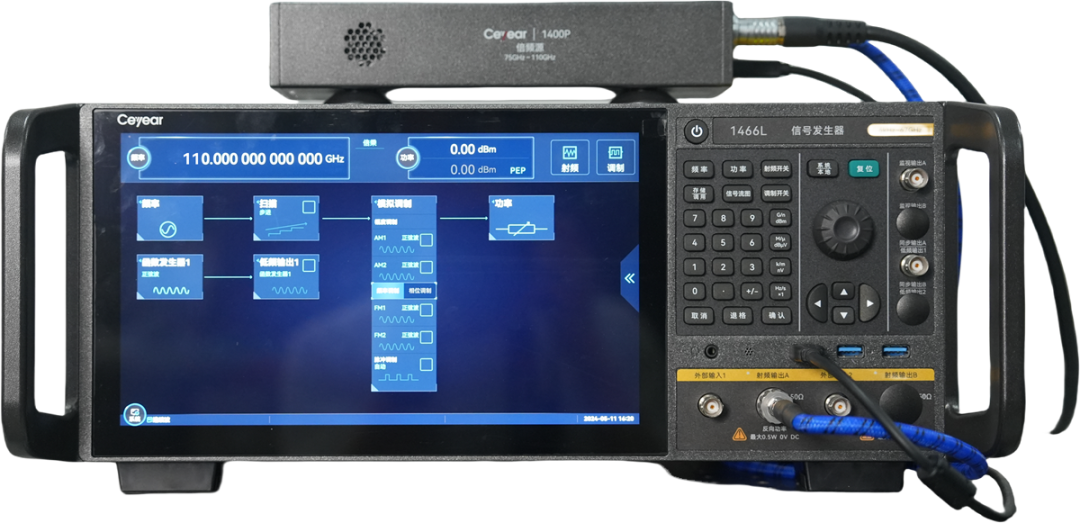

太赫茲信號發生器

太赫茲信號發生器

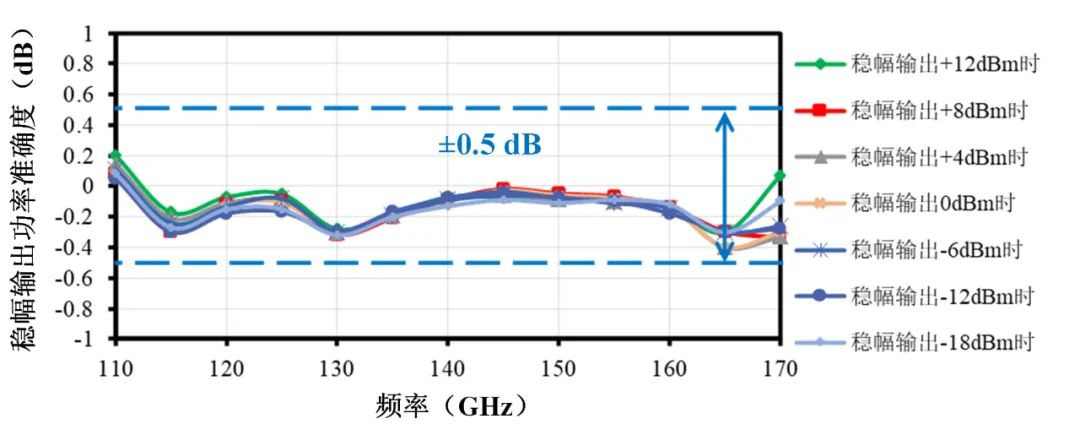

高準確度大動態范圍功率精準調節：

全新一代1400系列倍頻源配合1465/1466系列微波信號發生器，可實現輸出功率程控調節，功率調節范圍可達30dB，穩幅輸出功率準確度可達±0.5dB，穩幅輸出功率一鍵設置，相對于非穩幅模式，調節精度和測試效率大幅提升。

高輸出功率：

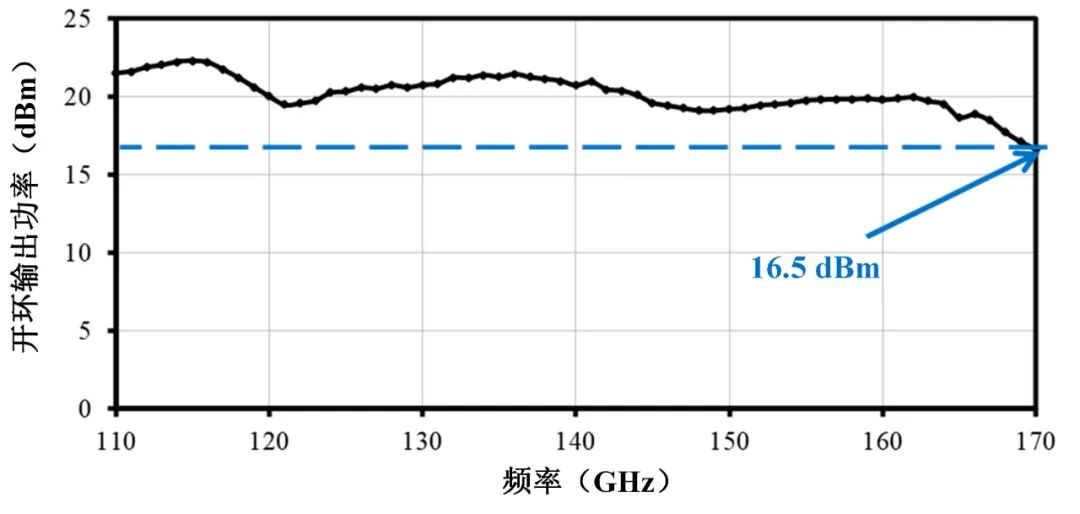

開環輸出功率最高可達百毫瓦級，滿足高功率激勵信號測試需求。

高頻譜純凈度：

帶內諧波雜散、帶外諧波雜散典型值可達-50dBc，在太赫茲頻段保證了較高的輸出信號頻譜質量，提升測試可靠性。

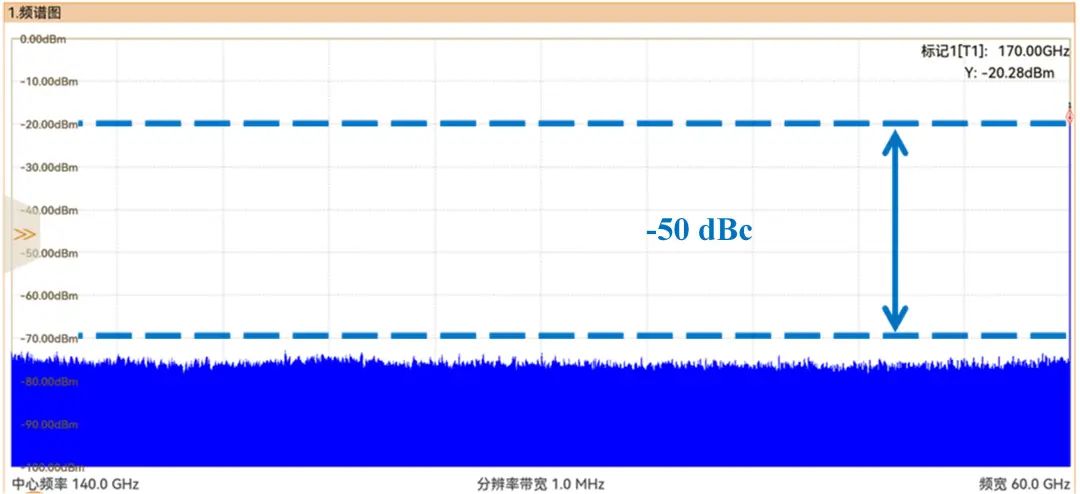

1400Q帶內雜散測試圖
