優化電路設計,同惠電子提供多路電容漏電流高效測試解決方案


  來源: Tonghui同惠 時間:2023-12-27 編輯:清風
分享到:

?

前言


電容器是儲存電量和電能(電勢能)的元件,在兩個導體間夾一層不導電的絕緣介質,就構成了一個基本電容器,不同種類的絕緣介質,決定了電容器的容量及承受電壓能力。


電子電路中,電容器在調諧、旁路、耦合、濾波等電路中起著重要的作用。


電容器漏電流產生的原因是?


在電容器兩端加上電壓時,電容器就會儲存電荷,但是,電容介質不可能完全絕緣,當電容加上直流電壓時,電容器會有漏電流產生。


電容器漏電流的危害是?

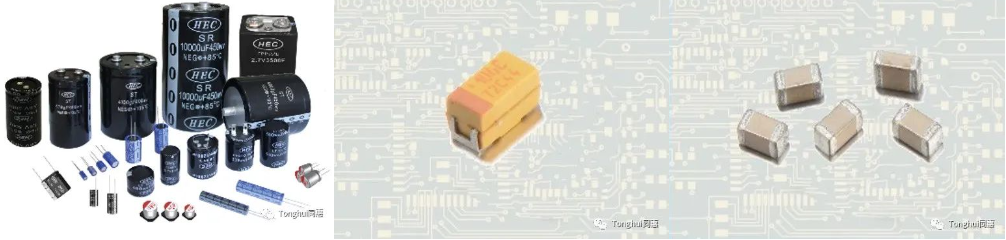

大電容,尤其是電解電容、鉭電容、陶瓷電容(大容量)電容量通常較高,通常用在電氣設備的電源供應器、開關電源及直流-直流轉換器中,在交流電整流電路用作平滑及緩沖直流信號。



電容器漏電流會隨著溫度的增加而增加,也會隨施加電壓的增大而增大,因此,電器產品在使用時的可靠性高低主要取決于該產品的漏電流大小和高溫時該產品的漏電流變化率。


特別是在無電阻保護的低阻抗開關電源電路和大功率脈沖充放電電路里使用時,該產品的上述特性將對電路可靠性影響非常大,幾乎是決定性的。


因?yàn)榇祟愲娐分写嬖陬l繁的浪涌電壓和浪涌電流,耐壓不夠和高溫時漏電流變化大的產品根本不能承受浪涌沖擊,瞬間就有可能被擊穿而失效或爆炸。


電容器漏電流正確測量基礎知識

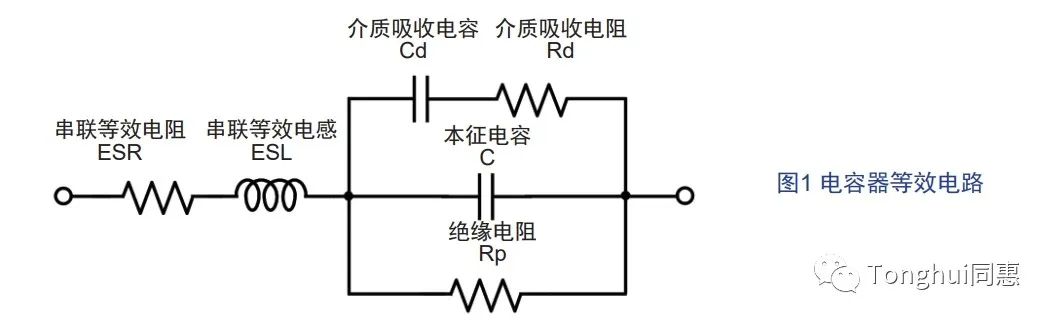

由于不同介質特性及環境因素存在,自然界中不存在純凈的電容器,通常一個電容器由不同的部分組成,如圖1:

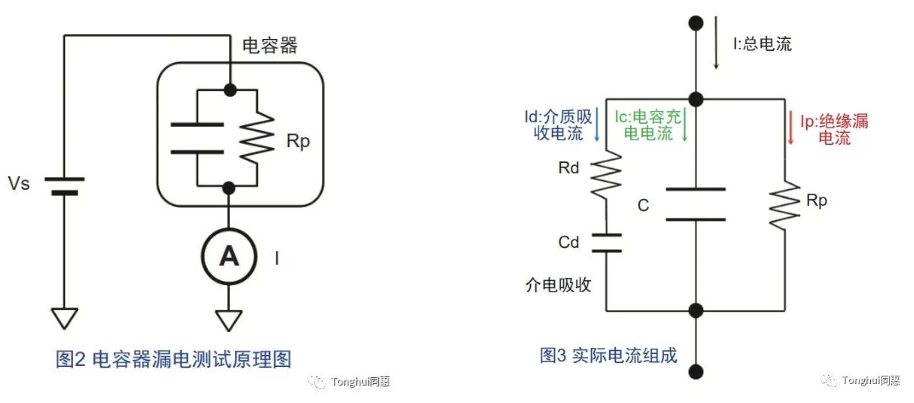

測試漏電流時,是在電容器兩端施加直流電壓Vs,然后用電流表測試通過電容器的電流,如圖2,由于雜質的存在,實際電流有三個部分組成,如圖3:




由圖可見,實際上在測試的時候,測試的是總電流,而這總電流有三個分量,三個電流分量分別是:



1)Ip:流過絕緣電阻Rp的漏電流,也叫傳導泄漏電流

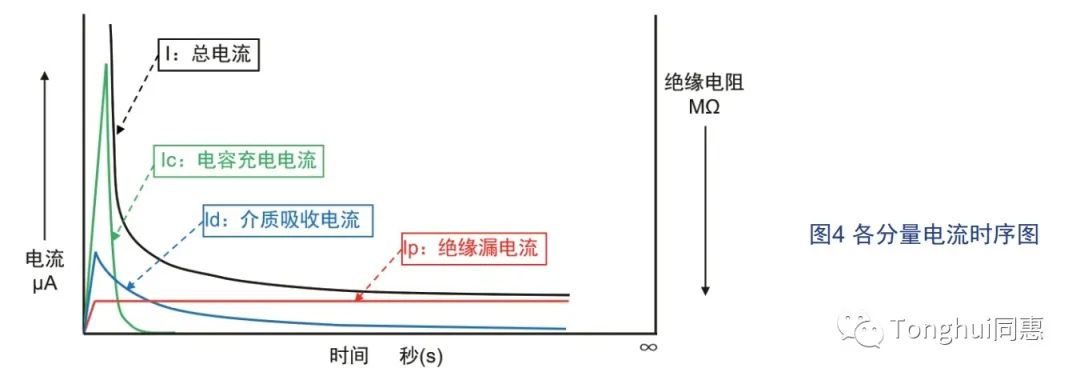

流過絕緣層、導體之間或從導體到地的電流。該電流隨著絕緣的惡化而增加,并在Id介質吸收電流(見圖 4)消失后占主導地位。因?yàn)樗喈?dāng)穩定且與時間無關,所以這是測量絕緣電阻的最重要的電流。


2)Ic:電容充電電流


電容兩端施加直流電壓時,對電容器進行充電的電流,為瞬時電流,在電容兩端電壓充至測試電壓后下降。


低容量電容器,電容充電電流Ic高于傳導泄漏電流Ip,但通常在我們開始記錄數據時就消失了。因此,在記錄之前讓讀數提前穩定很重要。


高容量電容器,電容充電電流Ic可能會持續很長時間才能穩定下來。


3)Id:介質吸收電流


由介電材料內分子極化引起的電流,介電材料吸收分量由Rd和Cd,通常生成多個時間常數(Rd×Cd)。


該電流最初很高,電流幅度與Rd 的值成反比,會逐漸呈指數衰減至0。


高容量電容器或容性設備以及潮濕污染的絕緣時,電流下降時間會很慢。


電容器漏電流的計算
