研究背景

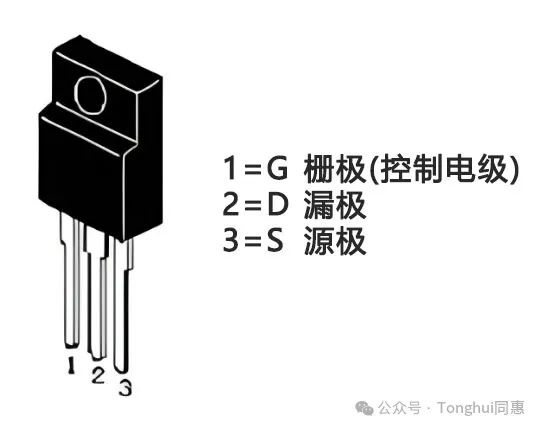

在半導體器件領域中，場效應管（FET）以其獨特的導電特性在電路中發揮著不可或缺的作用，其核心在于利用電壓來精準調控電流流動，包括柵極（Gate）、源極（Source）和漏極（Drain）。它通過改變柵極電壓場控制電荷密度，進而調整電阻，實現對電流的精確控制。

其中，閾值電壓和跨導曲線是場效應管性能評估的兩大關鍵參數。

敲重點！！！閾值電壓決定了場效應管開始導電的電壓閾值，而跨導曲線則反映了場效應管在不同電壓下的導電能力，對于電路的穩定性和效率至關重要。

01 客戶情況

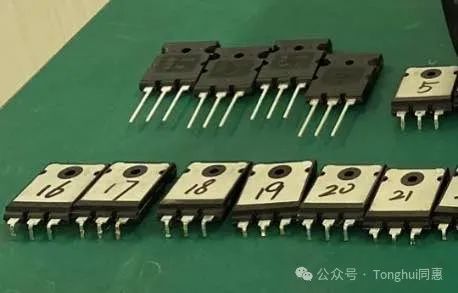

一家專注于高頻開關電源研發生產的廠家，主要有DC-DC，AC-DC模塊化電源，各類定制化電源等，由于MOS管在電路里通常成對使用，需要相同的閾值電壓和跨導能力，因此要對MOS管進行配對測試。

（圖片僅供參考）

02 測試要求

現在，他們面臨一個技術挑戰：需要準確測試功率MOS管的閾值電壓和跨導曲線。

在高頻開關電源研發中，兩個MOS管配對時若參數差異大，可能引發開關性能不一致、電流分配不均、效率降低、電磁干擾增加等問題，進而影響電源模塊的穩定性和可靠性。

因此，應嚴格控制MOS管配對精度，解決由于功率管參數不一致而引發的電源故障問題，確保電源模塊的穩定性和可靠性。

03 解決方案

根據上述需求，同惠電子給出了解決方案：TH1992系列高精度源表+TH26087B+TH26087E+TH26087G進行測試。

04 測試過程

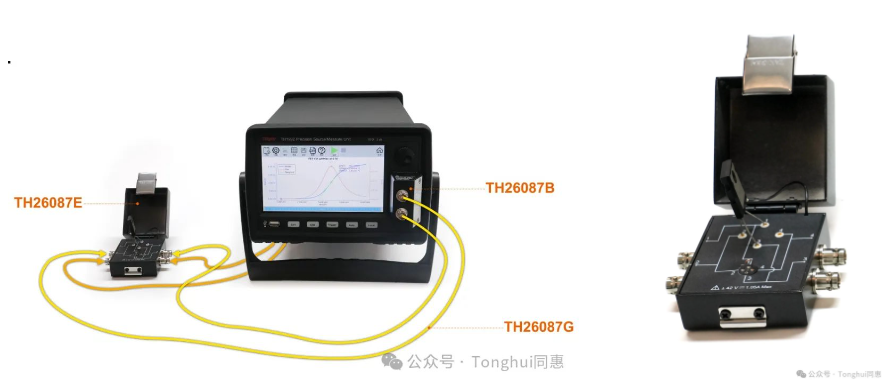

首先，將TH26087B轉換盒插入TH1992的CH1（前面板）、CH2（后面板），再通過TH26087G三同軸電纜連接TH26087E屏蔽測試盒，將MOS管插在TH26087E測試盒上，設置測試參數后，使用內部的專家模式進行測試。

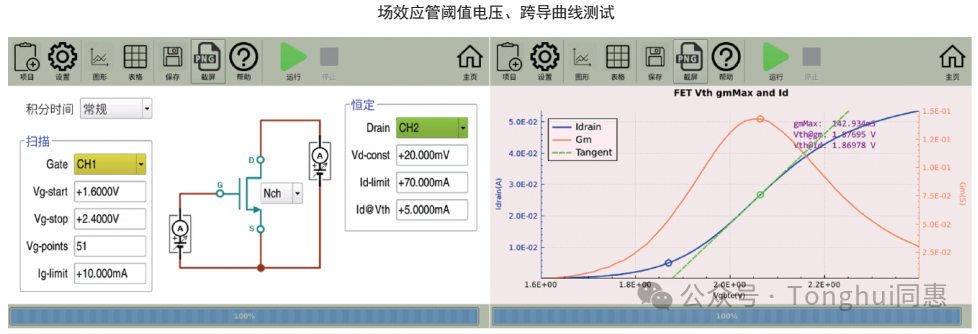

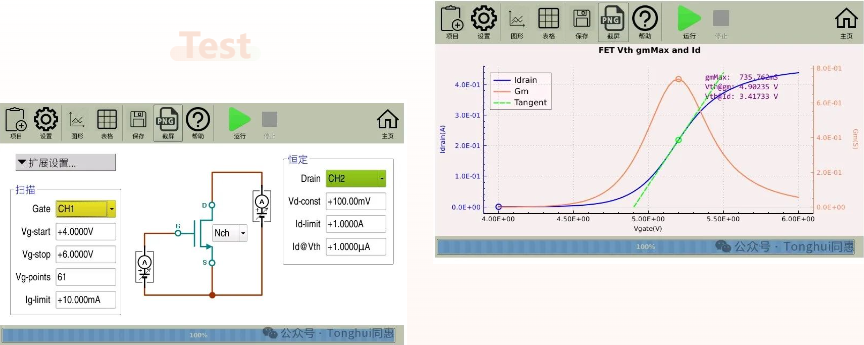

TH199X系列高精度源表具備出色的測試性能，無需上位機軟件，進入專家模式即可精確測量場效應管的閾值電壓和跨導曲線，為MOS管配對提供了可靠的數據支持。

05 經驗與總結

我們相信，通過采用TH1992系列高精度源表進行MOS管配對測試，客戶將能夠進一步提升其高頻開關電源產品的性能和質量。

“攜手同心，惠及未來”，從1994年開始，同惠電子始終堅持30年如一日，全心全意做產品，從品質入手，潛心研發電子測量?jī)x器，聽取大家的反饋，不斷改進。做儀器，我們是認真的！
