研究背景

電磁波因其多功能性，在通信、雷達及航空航天等領域發揮著舉足輕重的作用。然而，隨著其使用的普及，電磁干擾和輻射污染等問題也日益凸顯。

為了有效解決這些挑戰，電磁屏蔽吸波材料的研究與開發變得至關重要，它們能有效減少電磁波的負面影響，保障設備和環境的穩定運行。

（圖片來源于網絡）

然而，電磁屏蔽吸波材料的性能評價是一個復雜的過程，其中磁導率測試是評價材料性能的重要手段之一。

磁導率是材料對磁場的響應能力的度量，它反映了材料在磁場作用下的磁化能力。

01 客戶情況

一家從事高性能磁性材料與元器件的廠家，需要對電磁屏蔽吸波材料磁導率測試，進而評估其電磁屏蔽和吸波性能。

02 測試要求

頻率：Start-1MHz，Stop-30MHz；

電平：500mV。

測試磁導率實部、虛部，進行曲線掃描。

03 解決方案

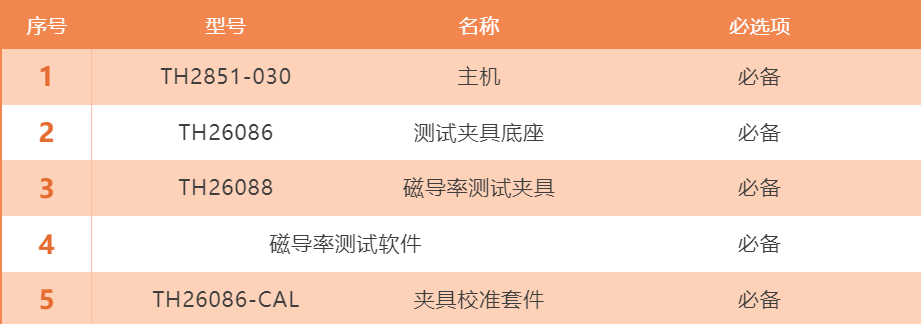

為滿足客戶的測試需求，我們推薦如下配置：

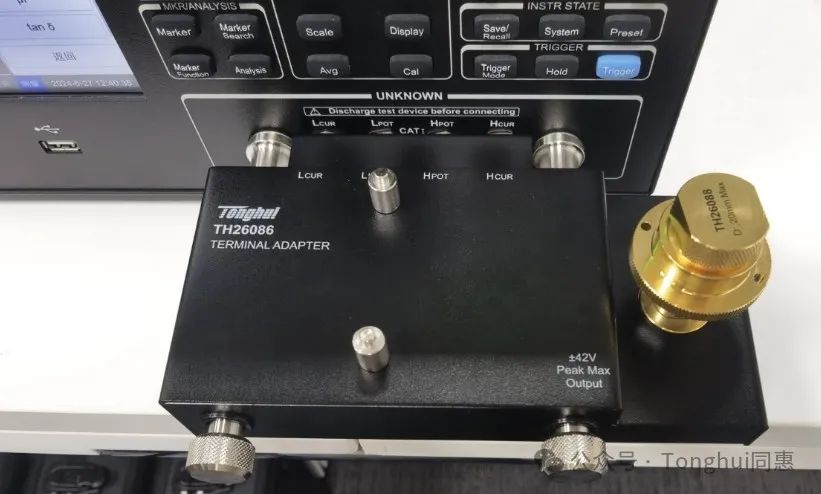

①將TH26086磁導率測試夾具底座規范、正確的安裝在TH2851-030上面，然后進行相位、開路、短路、負載校正；

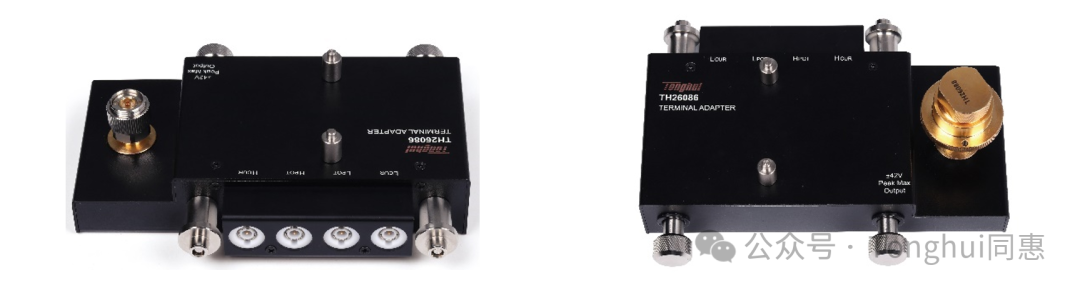

1）TH26086轉接底座

用于將4端對轉換成N型7mm底座，適配其他測試夾具如TH26088磁導率測試夾具。

②根據被測件大小，選擇合適的TH26088磁導率測試夾具并正確安裝，進行短路校準。

1）TH26088磁導率測試夾具

TH26088磁導率測試夾具配有一個小型和一個大型夾具，適應各種尺寸，是測量磁性材料的理想結構。

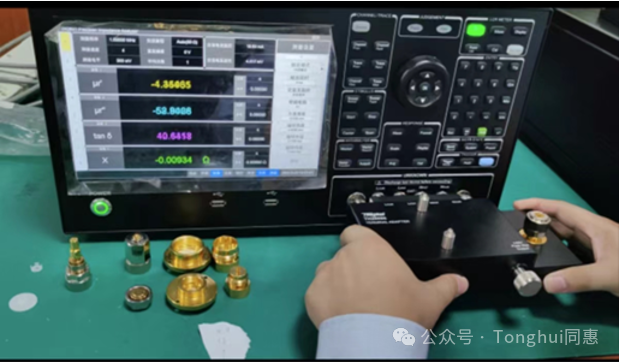

選擇開通磁導率分析軟件之后，儀器便可以在單測、列表掃描、曲線掃描中直接選擇磁導率參數，直接在界面顯示測試結果。

③將制作好的磁環正確放置到TH26088磁導率夾具內部，旋好上蓋；

④在儀器TH2851-030上面設置好，磁環高度、磁環外徑、磁環內徑，并設置好其它測試條件，然后進行測試。

TH2851系列精密阻抗分析儀可篩選出高磁導率材料來作為抗干擾電磁兼容元件和功率材料，以保證可靠性和穩定性。

04 經驗與總結

無論是新能源汽車、電子通訊還是光伏發電領域，同惠TH2851系列阻抗分析儀，都致力于為用戶提供精準、可靠的磁導率測試數據，助力客戶在磁性材料應用中取得更大突破。
