研究背景

電磁開關，是一種利用電磁力來控制電路通斷的裝置，它結合了電磁鐵和開關的功能，通過電磁鐵線圈的通電和斷電，實現對開關觸點的控制，從而實現電路的接通或斷開，在斷開狀態下，開關兩端應該完全絕緣的。

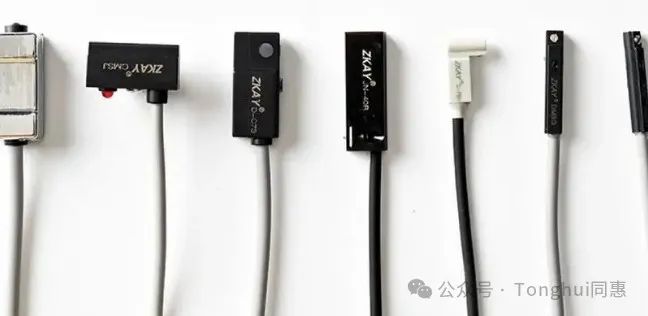

（圖片來源于網絡）

絕緣電阻測試是評估電氣設備絕緣性能的重要手段，在沒有磁場干擾的情況下，能夠準確反映磁性開關的絕緣狀態，確保其在使用過程中不會因?yàn)榻^緣不良而引發電氣事故，保障人員和設備的安全。

01

客戶情況

一家從事電氣機械的廠家，需要在沒有外部磁場干擾的情況下，測試電磁開關斷開狀態下本身絕緣結構的電阻值，以評估其絕緣性能。

02

測試要求

在100VDC的情況下，測試該電磁開關的絕緣值，該器件的絕緣值在10GΩ以上。

1、短時間得到測試值；

2、測試精度要高，帶分選功能；

3、上限要到1015以上。

03

解決方案

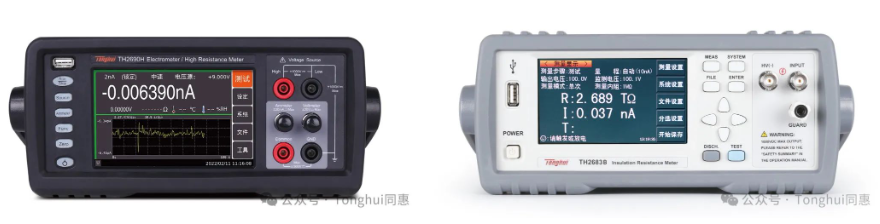

為滿足客戶的測試需求，我們推薦TH2690H高阻計/TH2683B絕緣電阻測試儀兩種方案。

①在研發過程中，為了驗證產品或部件的性能，特別是其絕緣性能的最大上限，我們必須進行嚴格的測試，因此，測試儀器的精度和可靠性至關重要。同惠推薦使用TH2690H高阻計+TH26076B絕緣電阻測試盒來進行絕緣上限的測試。

TH2690H高阻計測量分辨率為6?位，內置的±1000V電壓源支持測量高達1000PΩ(1018Ω)的電阻，配合TH26076B絕緣電阻測試盒，可在屏蔽狀態下得到更穩定和更準確的測試結果，適用于研發進行產品絕緣上限驗證。

②考慮到在高效的生產線上，我們需要迅速而準確地獲取測試值以確保生產效率和產品質量，推薦使用TH2683B絕緣電阻測試儀。它具備大電流短時間充電的特性，能夠迅速將容性器件充滿電并得出準確的測試結果。

TH2683B絕緣電阻測試范圍：100kΩ - 5TΩ、 測試電壓范圍：1 - 500V，適用于生產線上判斷下限。

04

經驗與總結

同惠電子始終專注于為客戶提供全面可靠的電氣解決方案，通過精密儀器確保設備安全，加強電氣安全，持續創新以滿足客戶全方位需求。
