隨著無線連接技術的不斷發展，特別是2020年以來Wi-Fi6技術的成熟和普及，家用無線連接的需求迅猛增加。在無線連接設備研發和生產過程中，需要使用標準Wi-Fi信號作為測試激勵，因此具備Wi-Fi信號模擬能力的微波信號發生器是必不可少的設備。Wi-Fi信號的1024QAM高階調制、復雜編碼、多PPDU格式、多空間數據流、多用戶復用等特征對Wi-Fi信號產生提出了巨大挑戰。

由電科思儀自主研發的基于Ceyear 1466-V信號發生器的Wi-Fi信號模擬軟件（選件號1466-S21），支持IEEE 802.11 a/b/g/n/ac/ax等一系列不同格式的無線連接PPDU、MPDU、A-MPDU等信號模擬，具備前導、數據域、MAC幀、PE、空間映射等多種模塊參數設置功能，滿足Wi-Fi設備研發、生產、入網測試核準等多種測試激勵需求。

通過Ceyear 1466-V信號發生器用戶界面首頁的“基帶”功能下的“WLAN 802.11”接口，進入Wi-Fi信號模擬軟件。模擬軟件使用獨特的樹形目錄結構，將模擬軟件主要設置功能逐級分層展示，功能選擇和跳轉更加靈活方便，如圖 1所示。目錄最多4層，在清晰劃分功能層次的同時，也保留了充足的模擬軟件設置和操作界面范圍，避免操作界面過分擁擠。

圖 1 Wi-Fi信號模擬軟件樹形目錄結構示例

模擬軟件支持同時生成多個Wi-Fi物理幀塊，以IEEE 802.11ax和IEEE 802.11g協議為例，對應的模擬軟件設置界面分別如圖 2和圖 3所示。上方示意圖以矩形塊展示各個物理幀塊，矩形塊的長度根據各物理幀塊的持續時間按比例分配。配置表中每一行代表一個物理幀塊，并可設置對應的協議標準、PPDU格式、MAC幀類型、傳輸模式、PPDU個數等參數。

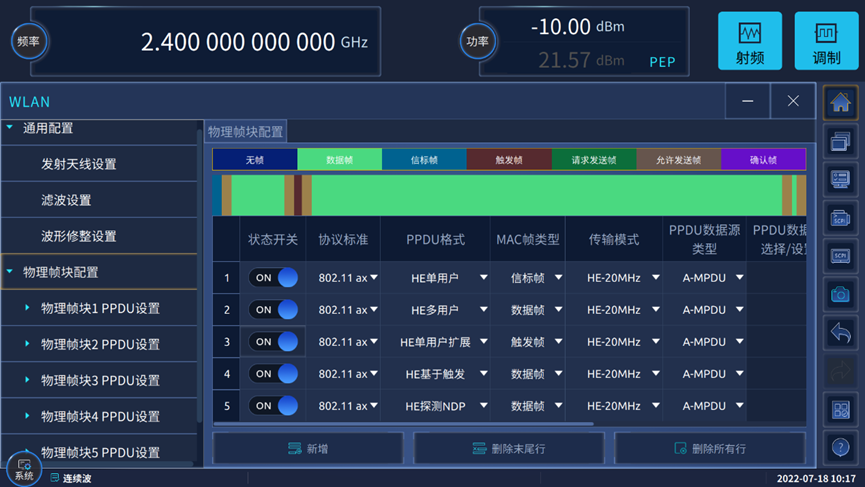

圖 2 Wi-Fi協議多幀塊設置（IEEE 802.11ax）

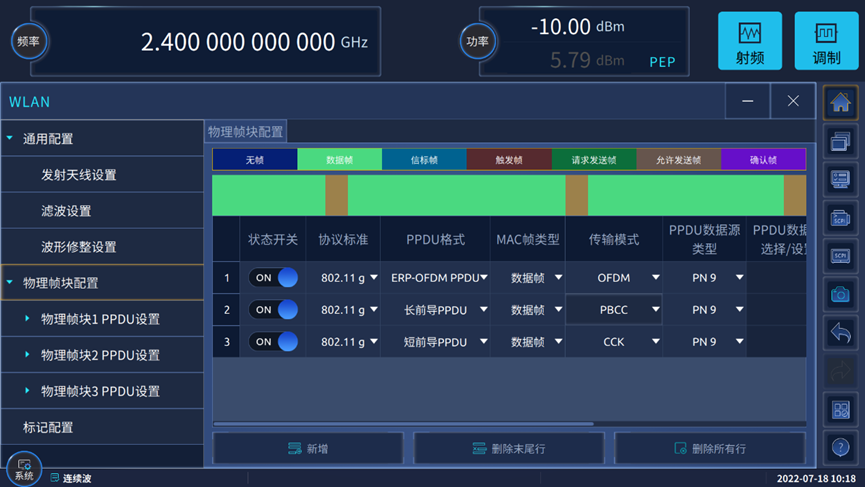

圖 3 Wi-Fi協議多幀塊設置（IEEE 802.11g）

以IEEE 802.11ax MCS設置為例的模擬軟件布局如圖 4所示。界面左側為樹形目錄結構，界面上方為當前設置路徑，展示直到當前功能節點的路徑。界面中間部分為模擬軟件參數設置主體界面，呈現當前功能的參數項。如果某個末級節點包含不同類型的參數項，則在界面右側呈現該功能節點的若干個屬性頁，通過切換屬性頁可以切換呈現不同的參數項。

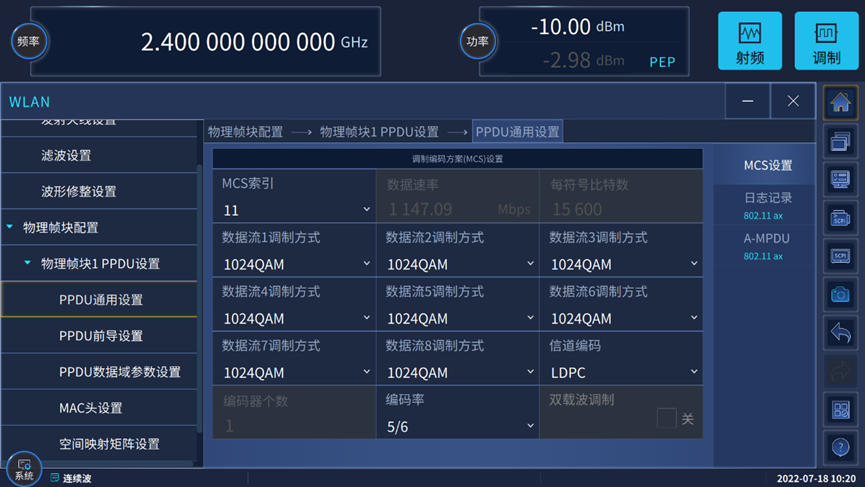

圖 4 IEEE 802.11ax MCS設置界面

下面以HE SU PPDU信號和HE MU PPDU信號為例，展示通過“天衡星”1466-V信號發生器射頻輸出的Wi-Fi信號的解調結果。HE SU PPDU格式、MCS索引為0情形下，解調結果如圖 5所示，EVM值為0.35%。HE MU PPDU格式、4個用戶、用戶RU類型分別為996-tone/484-tone/242-tone/242-tone、MCS索引分別為3/8/4/2， 解調結果如圖 6所示，各個用戶的RU大小及MCS索引解調均正確，EVM值為0.74%。

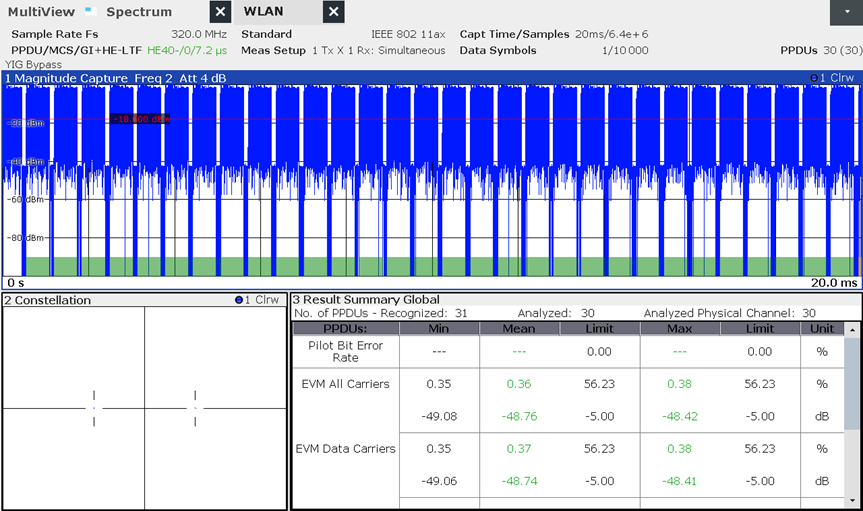

圖 5 HE-40M傳輸模式、MCS索引0情形的HE SU PPDU格式Wi-Fi信號解調結果

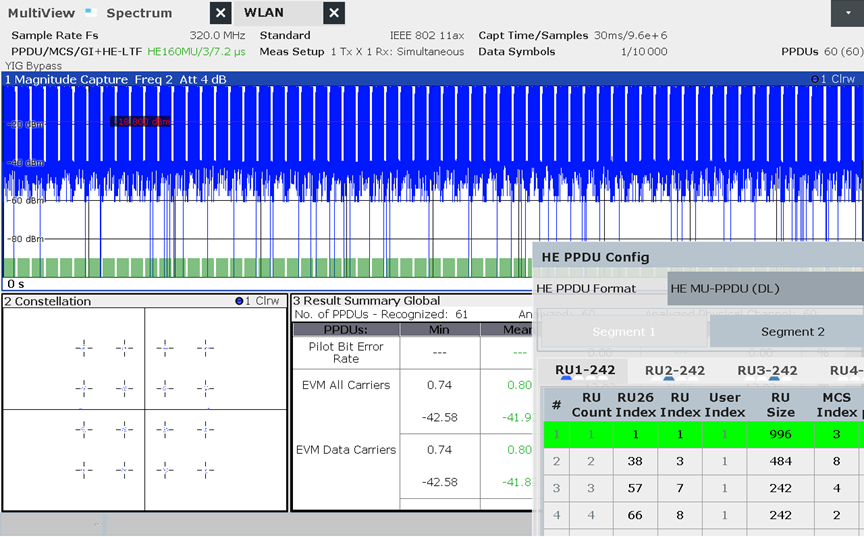

圖 6 HE-160M傳輸模式、4個用戶情形的HE MU PPDU格式Wi-Fi信號解調結果

Ceyear 1466-V系列信號發生器支持802.11a/b/g/n/ac/ax（Wi-Fi1～Wi-Fi6）無線連接PPDU、MPDU、A-MPDU等信號模擬，具備前導、數據域、MAC幀、PE、空間映射等多種模塊參數設置功能，支持由多個不同調制編碼方式的PPDU組成的物理幀塊信號模擬，1466-V系列信號發生器以其優異性能可滿足Wi-Fi設備研發、生產、入網測試核準等多種測試激勵需求。
