隨著更多國產手機品牌正在加快推進旗艦款手機搭載衛星通信功能，我國衛星產業鏈建設進度有望實現批量化、商業化、高效化的飛躍發展，在手機終端生產測試中對射頻測試儀表提出新要求。 中電科思儀基于5256C 5G終端綜合測試儀，在支持2/3/4/5G、WIFI、Bluetooth等通用協議的基礎上，推出衛星通信模組測試解決方案，可以一鍵式完成衛星通信模組的自動化校準和測試功能。

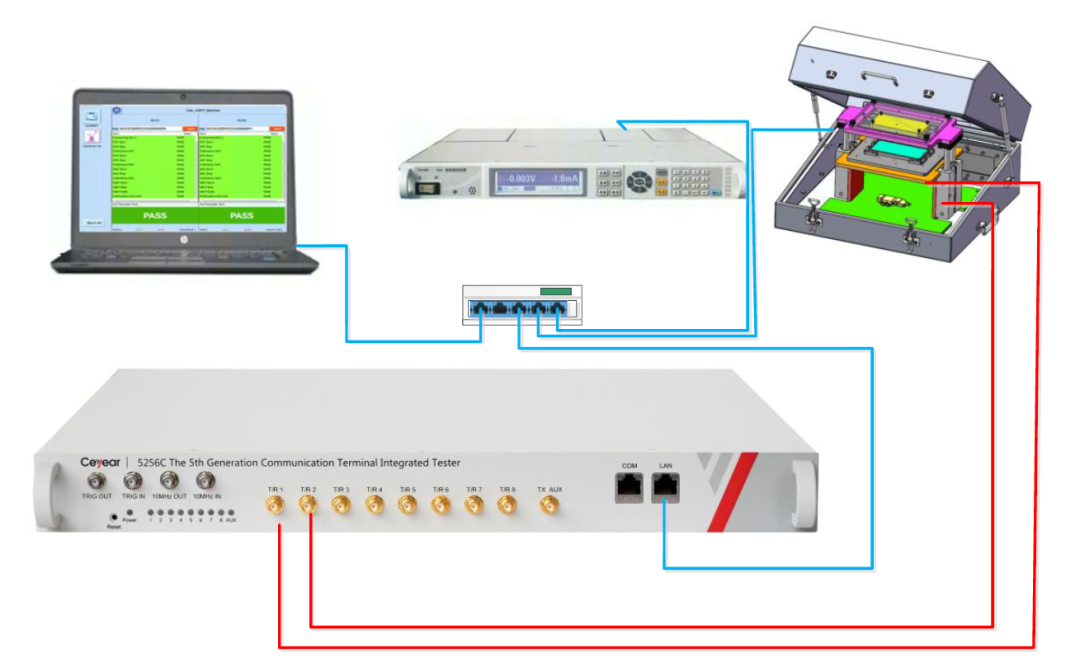

圖1 衛星通信終端測試連接圖

測試功能覆蓋全，性能指標穩定：針對衛星通信終端測試，配備大功率接收選件，頻率范圍70MHz~7.125GHz,最大接收功率≥+30dBm，最小輸出功率≤-120dBm,功率準確度±0.6dB,收/發頻率準確度≤0.01ppm+15Hz，同時支持衛星通信終端AFC校準、APC校準、AGC校準、發射機、接收機靈敏度測試等，支持以軟件升級的方式進行測試項擴展。

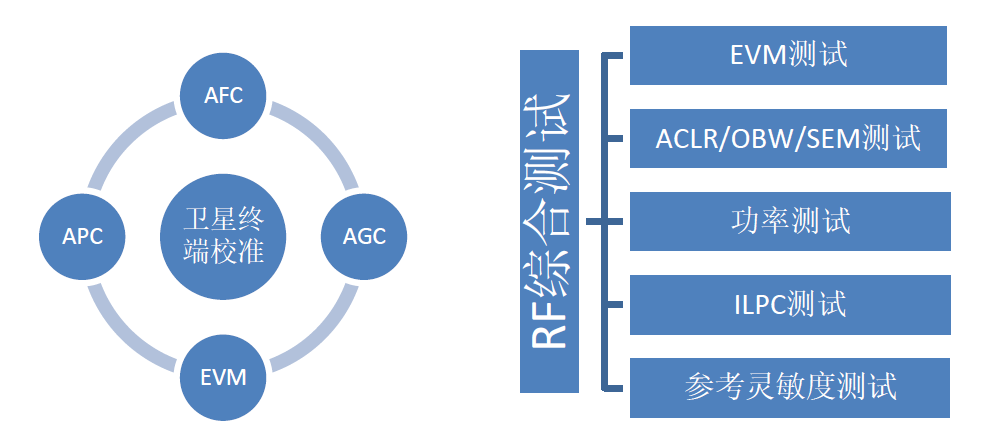

圖2 衛星通信終端測試功能及測試項

靈活配置，支持用戶自定義開發：該系統可根據用戶需求，進行協議的定制化開發，通過時域、頻域和調制域分析，可以更深入地觀察信號，并提供產線自動化測試解決方案，基于該系統可完成產線多個測試工位的自動化測試，測試流程用戶可自主選擇。

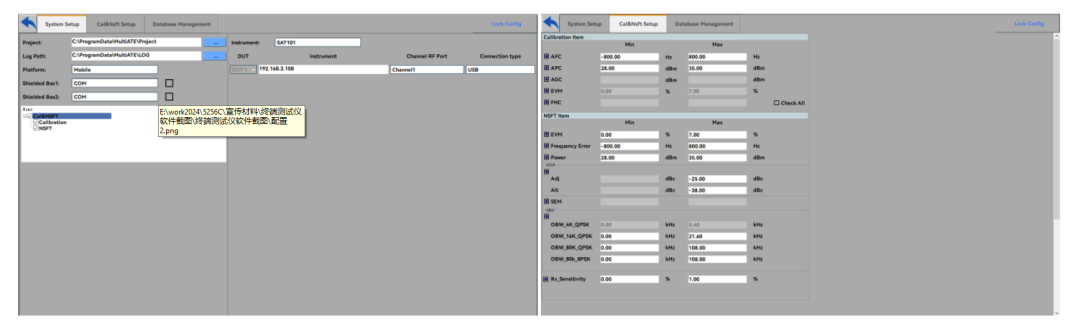

圖3自動化測試配置界面

數據庫管理，便于數據分析：自動化測試軟件，采用數據庫動態管理的方式將測試的數據實時存入到數據庫中，支持采用Excel中圖形化的數據處理，顯示歷史測試數據整體統計結果，可以清晰的了解到這一批次終端的整體指標分布情況，有利于提高產品質量，優化測試流程和測試效率。

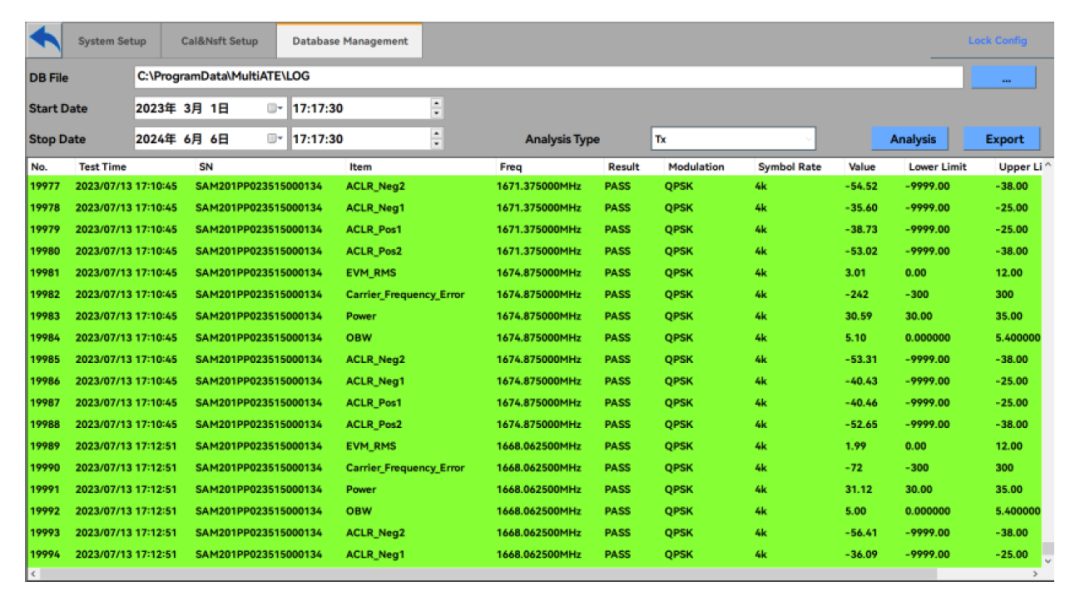

圖4 測試結果數據庫管理界面

實時生成測試LOG及測試報表：測試結果輸出功能包括兩個方面：在線實時生成測試LOG和測試報表。在線實時顯示追求的測試效率，測試結果數據采用列表化顯示，比較直觀明確。

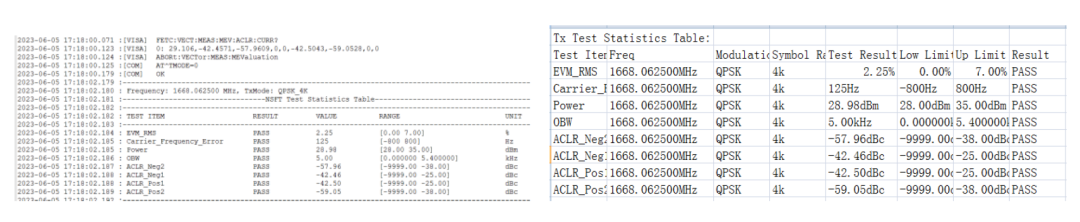

圖5 測試LOG及測試報表

中電科思儀推出的衛星通信模組測試解決方案可以在衛星終端研發和生產中完成自動化快速校準及測試。除此之外，5256C 5G終端綜合測試儀還可應用于手機終端生產測試、車聯網T-Box模組測試、WIFI/Bluetooth模組測試等。可根據用戶實際測試需求完成不同類型模組的自動化測試適配。
