陀螺儀是一種可以測量系統的旋轉角速度的傳感器，與加速度計類似的，具有x、y、z這3個軸的角速度。當外部系統發生旋轉時內部轉動裝置仍然保持恒定的方向和速度旋轉，測量這兩個系統的差就可以得到當前系統的旋轉角速度。

陀螺儀器最早是用于航海導航，但隨著科學技術的發展，它在航空和航天事業中也得到廣泛的應用。陀螺儀器不僅可以作為指示儀表，而更重要的是它可以作為自動控制系統中的一個敏感元件，即可作為信號傳感器。根據需要，陀螺儀器能提供準確的方位、水平、位置、速度和加速度等信號，以便駕駛員或用自動導航儀來控制飛機、艦船或航天飛機等航行體按一定的航線飛行，而在導彈、衛星運載器或空間探測火箭等航行體的制導中，則直接利用這些信號完成航行體的姿態控制和軌道控制。

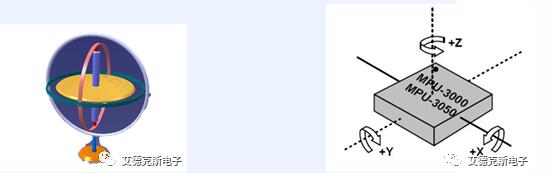

陀螺儀示意圖

實際應用案例

某客戶研制無人機陀螺儀，在測試系統中需集成115V/2000VA 三相輸出、L1/L2/L3/N 四線制接線方式的交流源。普通的航空交流電源體積過大，難以裝入用戶機柜，而ITECH的M系電源產品以高功率密度及高性能為主要賣點，其中IT-M7700高性能可編程交流電源可以很好地滿足客戶的需求。使用3臺IT-M7722E組三相，體積僅? 3U可靈活擺放，工作時IT-M7700接收上位機軟件控制提供不同幅值，不同頻率的供電環境，再增加陀螺儀的偏轉角度，測量相對力矩，轉速等參數，計算偏轉角度以驗證陀螺儀在該環境下是否能穩定工作。

IT- M7700交直流電源是一款高性能電源，單機相電壓達600V，頻率達1kHz，可實現AC、DC、AC+DC各個輸出模式，內建豐富的波形數據庫，包括30條諧波失真波形，另有40次諧波分析功能。部分機型可串聯、組三相。

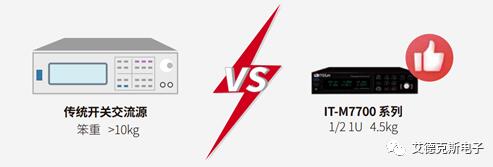

1、 ? 1U Mini體積

傳統交流電源通常體積較大，重量較重，不能輕易搬動。IT-M7700系列? 1U的體積內功率最大可達600VA，重量也僅有4.5kg，不到市面上同類型產品的一半。如此高功率密度的設計，不但增加了空間利用率，同樣適用于便攜及桌面測試，也是系統搭建的良好選擇。

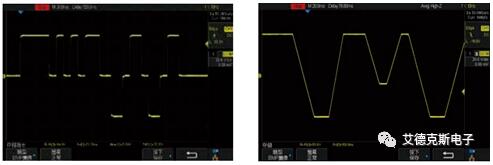

2、 任意波形輸出

用戶通過IT-M7700系列高性能可編程交流電源的上位機軟件可以自定義任意波形，然后下載至電源中，用以模仿及再現問題發生現場的真實電源波形。

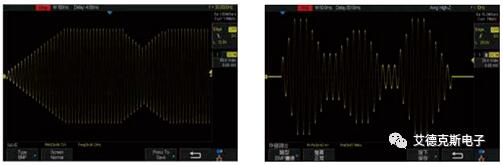

3、 List模式

IT-M7700系列高性能可編程交流電源的list模式可滿足用戶對于復雜波形的需求，用戶可以編輯5個list文件，每個文件可以編輯多達50步，每一步可設置 基礎波形（包括THD和自定義波形）、交直流幅值、斜率、頻率、停留時間、起始/終止相位角、重復次數等。這個功能可以很好地幫助用戶去模擬電網擾動、周期斷電等各類復雜波形。

IT-M7700系列高性能可編程交流電源很好地結合了智能和靈活兩大特點，將體積縮小到? 1U，增加空間利用率。內置功率表和任意波型產生器, 可模擬各種任意波形輸出。結合了可編程AC和DC電源的技術，廣泛應用于電力能源產品、3C產品、家電產品、工業電子、IEC標準測試等領域。
