- 時序特性分析 -
時序分析目的
時序是指輸入信號與輸出信號或者控制信號之間的時間關系,以及多路輸出信號之間的時間關系。時序測試(Timing Test)的目的是驗證被測電源在開關機時的各種時序是否符合設計預期。
時序相關項目及內容
上升/下降時間

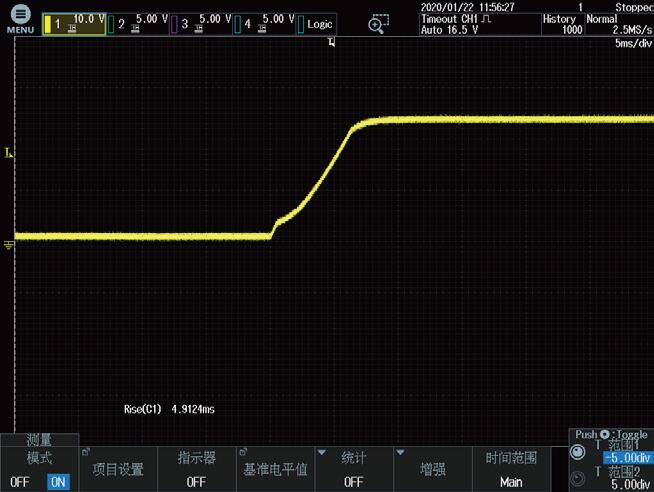

上升時間測試(RISE TIME TEST):
上升時間是指電源輸出時設定值10%~90%的所需時間。
測試方法:根據被測電源的規格設定交流電源的電壓、頻率和電子負載;設定示波器,電壓輸出通道作為觸發源,觸發電平設在Vout的60%~80%,上升沿,使用測量功能讀出上升時間。

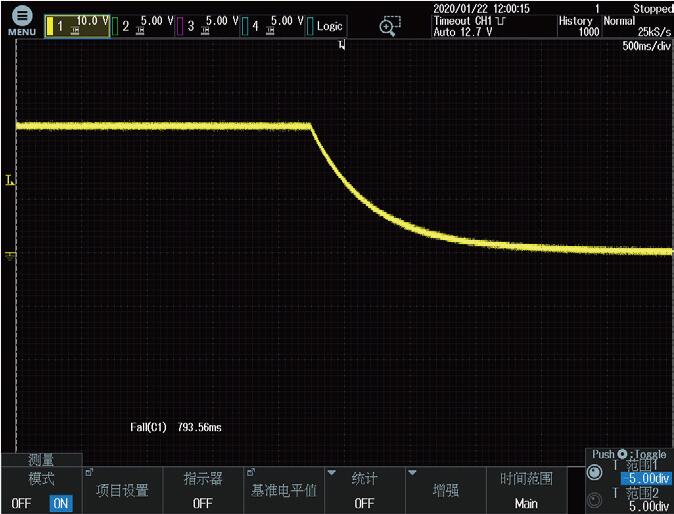

下降時間測試(FALL TIME TEST):
下降時間是指電源輸出時設定值10%~90%的所需時間。
測試方法:根據被測電源的規格設定交流電源的電壓、頻率和電子負載;設定示波器,電壓輸出通道作為觸發源,觸發電平設在Vout的60%~80%,下降沿,使用測量功能讀出下降時間。
開機延遲與關機維持
開機延遲時間測試:
開機延遲時間是指電源打開時,電源輸入到輸出之間的時間差。
測試方法:根據被測電源的規格設定交流電源的電壓、頻率和電子負載;示波器需要兩個通道,分別測量電源輸入和電源輸出,電壓輸出通道作為觸發源,觸發電平設在Vout的60%~80%比較合適,上升沿,單次觸發,使用Delay測量功能自動讀出時間差。
關機維持時間測試:
關機維持時間是指電源關閉時,電源輸入到輸出之間的時間差。
測試方法:根據被測電源的規格設定交流電源的電壓、頻率和電子負載;示波器需要兩個通道,分別測量電源輸入和電源輸出,電壓輸出通道作為觸發源,觸發電平設在Vout的60%~80%比較合適,下降沿,單次觸發,使用Delay測量功能自動讀出時間差。

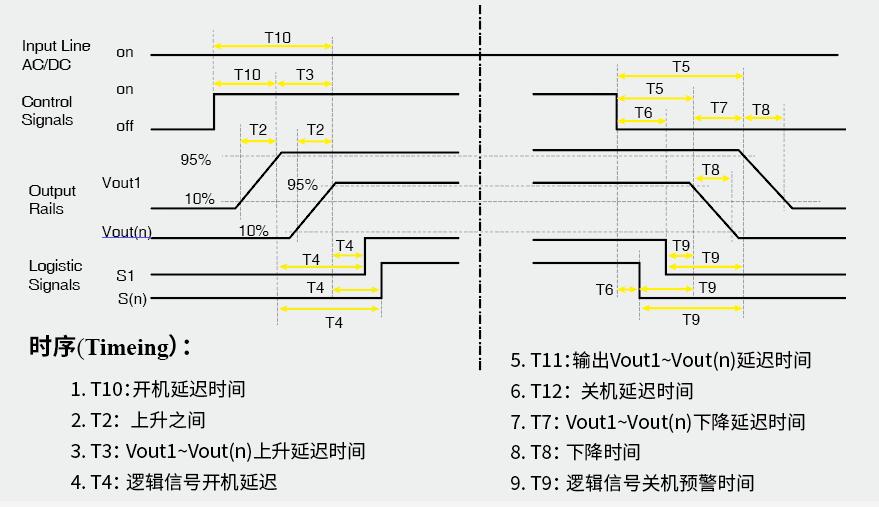

多路電源時序測試
多路電源時序測試:
多路電源上電順序是指電源輸出時,各個輸出值之間的時間差是否滿足規格的設定。
測試方法:根據被測電源的規格設定交流電源的電壓、頻率和電子負載;設定示波器,據電源輸出路數確定需要通道數,共同參考電壓輸出通道作為觸發源,利用Delay測量功能,自動測量出各通道與參考通道的時間差。
充電樁電源時序測試——

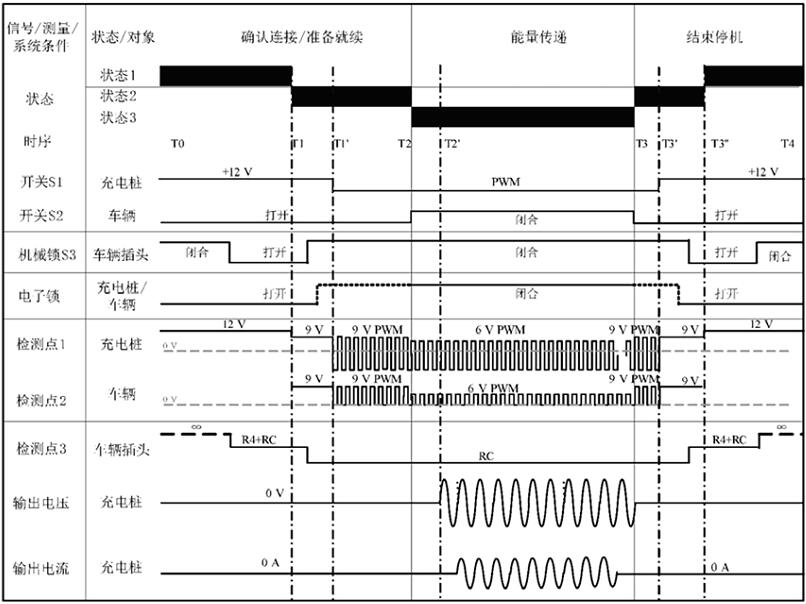

車輛互操作及協議一致性測試
測試要求:監測充電電壓、電流、控制信號、CAN報文信息,測量各個信號之間的時間差是否滿足標準要求。
