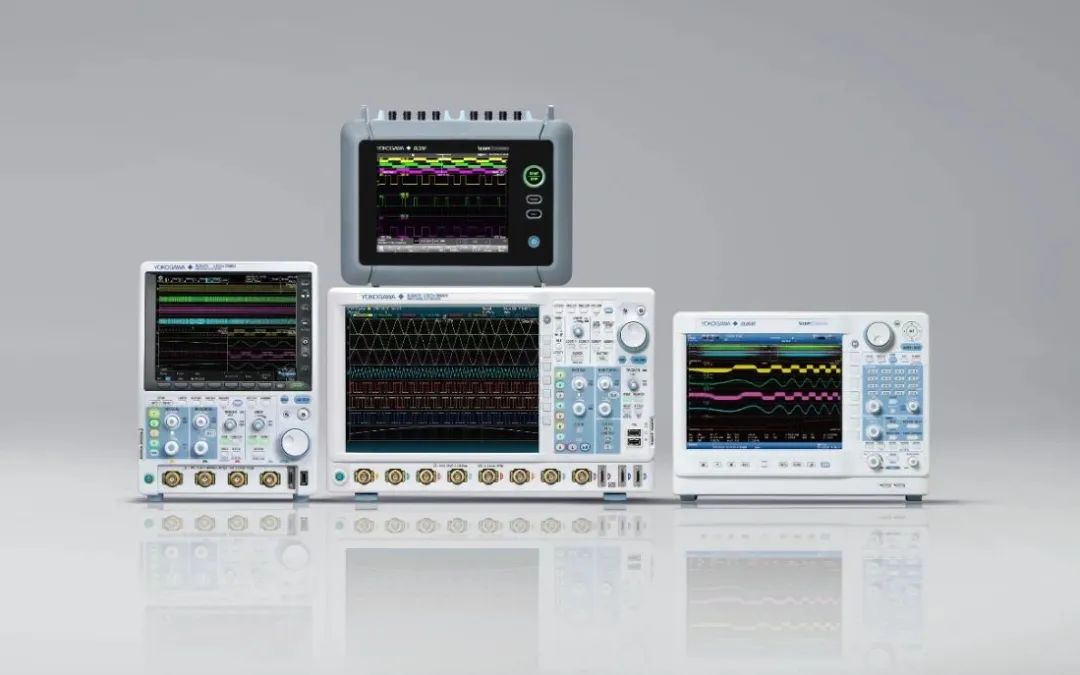

波形設備，是把隨時間變化的電信號轉換成可視化波形的儀器。他們是現代工業必不可少的測量工具。

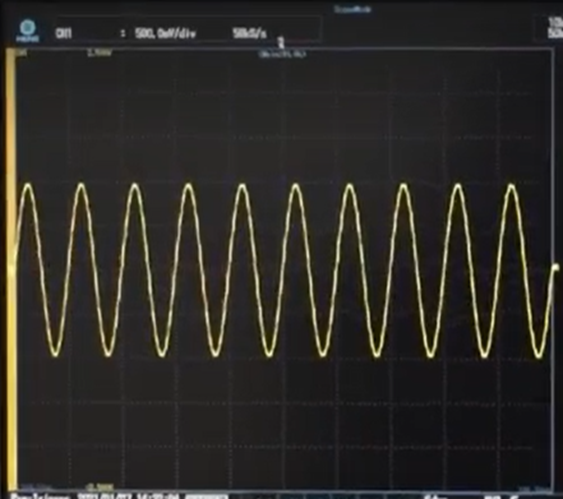

我們?cè)谶M(jìn)行電信號測量時經常會遇到這樣的情況：正常信號通常是穩定無變化的但隨機會有偶發的異常信號 拿我們最常用的市電為例 ，正常情況下，它是穩定輸出的50Hz，有效值為220v的正弦波：

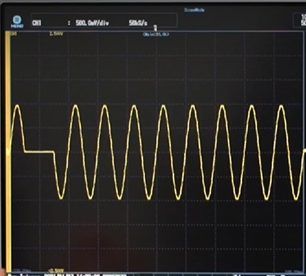

但在某些情況下，比如雷電天氣，我們會發現用電設備會有瞬間的閃爍，說明電網電壓發生了瞬間變動。

一般來說，完整記錄長期電網電壓趨熱與瞬間異常，需要使用兩臺設備，一臺是采樣率較低的記錄儀，另一臺是高速的示波器，通過設置觸發，高速捕捉異常的瞬間。

但使用兩臺儀器就要面對后期時間軸難以同步，數據整合分析困難的問題。是橫河公司的示波記錄儀DL950示波記錄儀，就可以完美將二者結合，實現既要……又要……的功能。

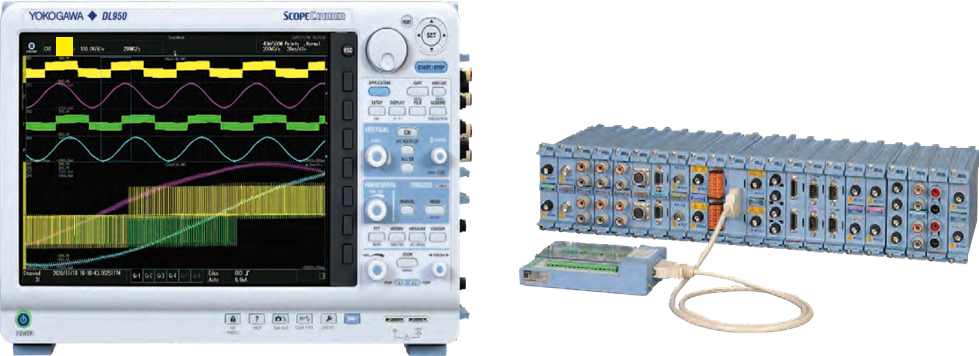

我們來看這臺DL950，擁有著跟示波器很相像的外型，旋鈕與菜單設置也跟示波器類似，同樣擁有豐富的觸發功能模塊化結構，多通道且通道隔離的特性又使它兼?zhèn)溆涗泝x的功能。

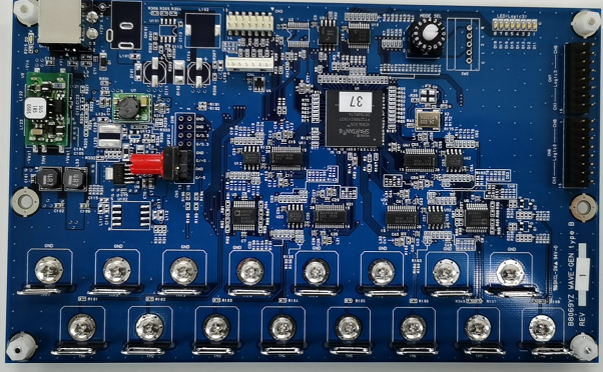

接下來我們就展示一下，如何通過設置，實現長期記錄低速信號并高速捕捉信號瞬態異常的雙捕獲功能為了方便演示，我這里使用了一個信號板（信號板視頻），它可以發出各種預設信號。我們挑-一個間隔較長的周期信號作為被測源，來為大家展示雙捕獲功能：

首先將DL950初始化，將信號通過測試探頭接入測試通道（探頭連接TM5)，我們這次將信號接入了CH1，接下來僅打開對應的通道，關閉其它無關通道或通過自動設置直接識別有信號輸入的通道。調整顯示，將顯示分隔設為單分隔。

打開CH1菜單，調節對應通道的垂直軸量程，這里我們?cè)O(shè)為0.5V/div，再設置觸發電平為500mV，按SHIFT+DUALCAPTURE雙捕獲功能鍵將雙捕獲功能打開。

先對低速采樣進行設置：記錄長度選擇1M，時間軸T/div設置為15/div，采集模式設置為包絡采樣，這樣可以保證不遺漏的采集到任何符合觸發的現象并在主波形上進行標記顯示。接下來對高速采樣進行設置：記錄長度選擇250k，時間軸T/div設置為100us/div，設置好后，按下開始鍵即可開始進行雙捕獲采集記錄了。得到圖示的記錄結果：

以上設置條件可根據波形情況不同，按實際需要調整。

通過這個演示，大家可以清晰看到慢速采集的趨勢波形，與采集過程中異常發生的瞬間細節波形。這個簡單好用的雙捕獲功能，你get到子嗎？
