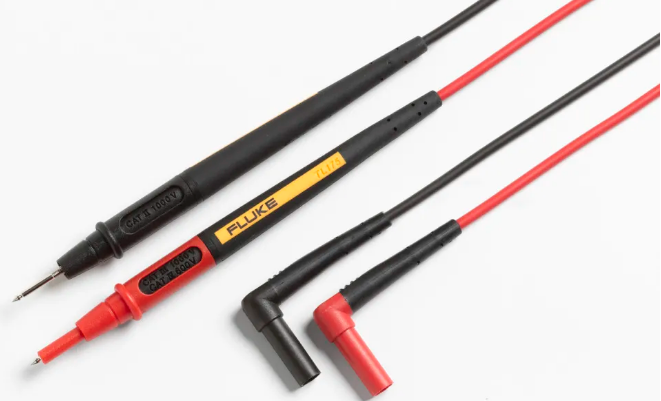

您可能不把測試線纜作為電學儀器的一部分，但是測試線和電纜線是校準實驗室中帶來測量誤差的重要原因之一。

謹記以下三件事，即可避免不必要的誤差：

1、測試線纜必須適合當前的工作。需注意：

a. 安全和類別(CAT)等級；

b. 儀器的準確度要求；

c. 執行的測量類型；

d. 測試線纜被用于受控環境還是非受控環境。

2、盡可能用最少的適配器實現最簡單的連接。

3、投資購買正確的測試線纜和連接器，您會節省很多故障診斷時間，并且對測量更有信心。

針對具體測量的推薦測試線纜技術

直流電壓測量

-使用低熱、低EMF電纜能夠?qū)崿F(xiàn)最佳性能。

-與交流測量相比，低壓直流測量受兩種不同金屬的影響更大，可能產生熱電動勢。

-直流測量不容易出錯，利用良好的測試線纜和連接器，沒有太多的其他誤差源需要考慮。

低電阻測量

-電纜/連接器電阻應該比較低且恒定。

-使用銅線或平接線片，牢固連接到接線柱上。

-采用四線技術可以將電纜和連接器及接觸電阻的影響有效降低。

高阻測量

-常使用香蕉插孔連接。實際上，大多數包含DMM的高阻負荷只有香蕉插孔連接。

-屏蔽和絕緣是無誤差測量的關鍵，電纜必須具有高絕緣電阻。

-在高阻應用中，不要使用其他涂層材料的低壓測試線。

-保證環境受控，測量期間不要觸碰線纜。

-留出穩定時間。

-不要忘記介電吸收、穩定和效應以及電壓記憶。

4線電阻測量

-四線技術可以將電纜和連接器及接觸電阻的影響有效降低。

-增加一組線來檢測已知電阻(其中無電流)上的電壓降，可避免電纜電阻的影響。

-為了實現更高的準確度，盡可能使用電阻值較低的4線測量。

2線電阻測量

-測量線不是理想導體，其自身具有一定的串聯電阻。通過驅動電流通過測量線，不僅負載上存在電壓降，每根測量線上也存在電壓降。因此，我們最終測量的是正極線、負載和負極線的組合電阻。

-如果我們使用4根線，驅動電流和測量是獨立的。用戶供電的儀表端子被稱為“源”(Source)，電壓輸入端子被稱為“檢測”(Sense)。
