交流電流源

交流電流源是一種寬頻譜，高精度交流穩流電源，具有響應速度快，恒流精度高、能長期穩定工作，適合各種性質負載（阻性、感性、容性）等優點，主要用于檢測交流斷路器、交流繼電器、小型短路器及需要設定額定電流、動作電流、短路保護電流的測試。

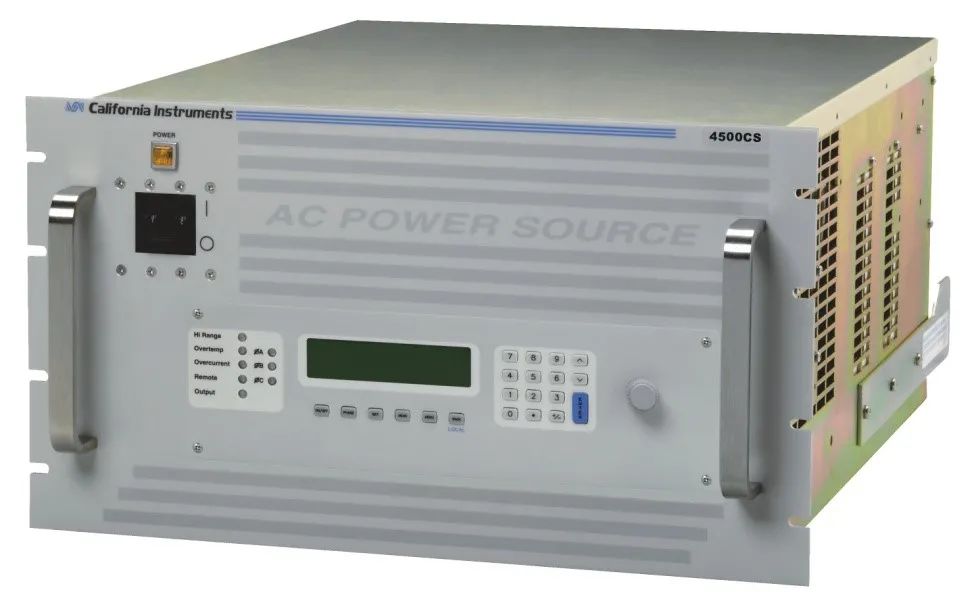

AMETEK CS系列產品是真正的交流電流源，精準穩定，可靠度高，廣泛應用于全球眾多領域的標桿單位。

單機功率3kVA - 18kVA；可單三相輸出模式輸；出頻率 17-2000Hz；輸出電流 44A-2000A；具有多種遠程控制接口。

交流電流源的典型應用

1. 交流斷路器測試

在交流斷路器測試中，使用電壓源作為激勵源時需要使用交流負載配合測試；而使用交流電流源則無需配置負載，直接控制電流，可簡化測試配置和工程師操作。

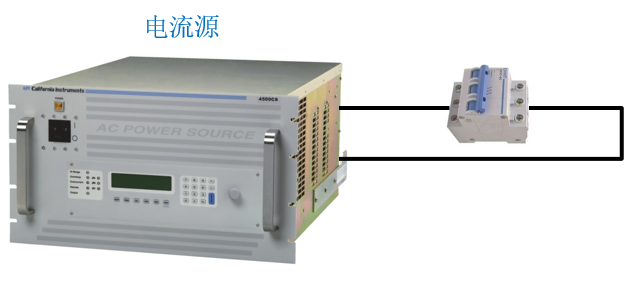

電流源測試示意圖

在使用電壓源輸出大電流時，因?yàn)檩敵鲭娏魇怯呻娫吹碾娏飨拗邓鶝Q定，輸出電壓調節電流，因此電流的過沖比較常見；而電流源直接控制電流，過沖程度會大大的降低。這就大大提高了測量精度。

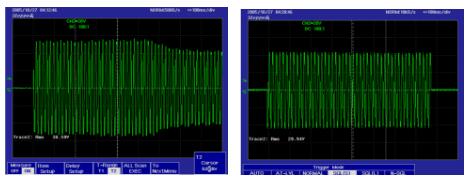

電壓源/電流源工作實測圖

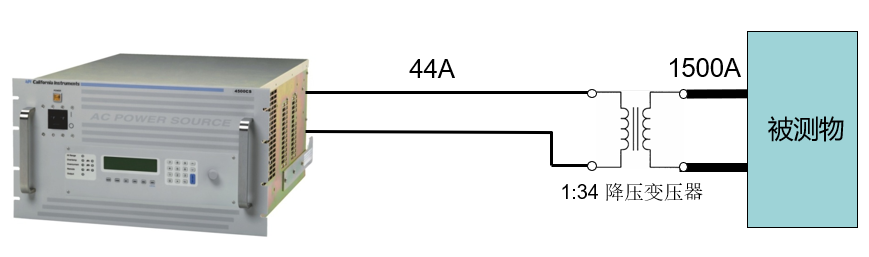

電流源的特性也決定了大電流小電壓的測試要求能夠很容易的通過升流降壓變壓器來實現，功率等級不會變化。因此，交流電流源非常適用于大電流的測試應用。

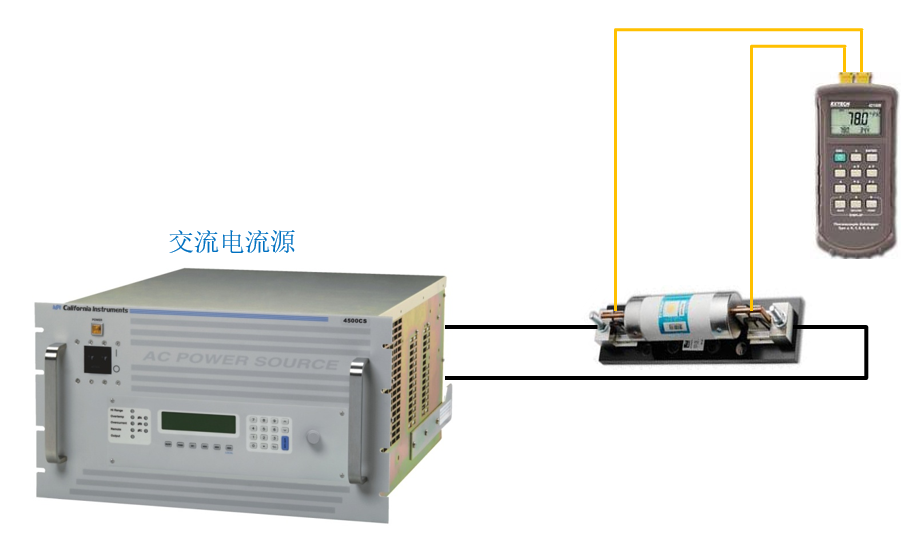

2. 交流保險絲測試

如斷路器測試一樣，直接使用電流源連接被測物即可完成測試，可大大簡化測試流程的同時提高測試的精度。

3. 交流電表測試及校準

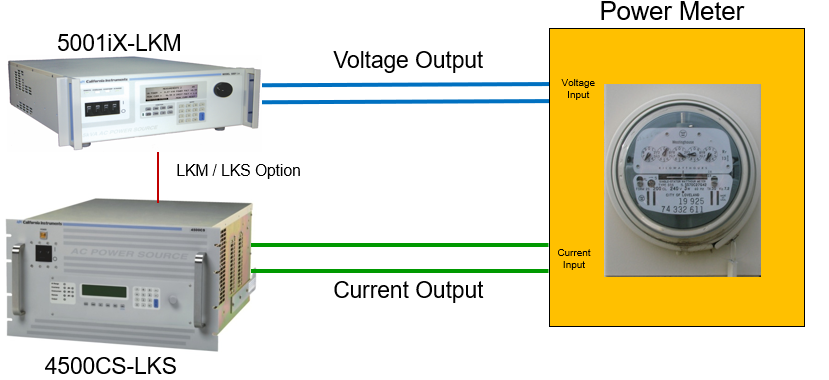

交流電表測試需要同時提供電壓和電流給被測物，CS系列電流源可以配合AMETEK其他電壓源輸出同步相位波形，從而達到電表測試的要求。

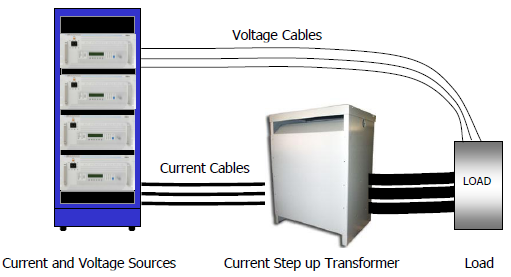

針對不同的電流檔位和精度，測試系統也可以配置為多組變壓器構成不同輸出電流檔位和精度或者多相系統。

4. 其他應用：

-連接器測試

-電纜線束測試

-電感器壽命測試

-電流諧波測試等

AMETEK CS 系列交流電流源滿足了客戶對電流測試日益增長的需求，其品質優異，功能全面，配合放大器，先進的數字控制器和諧波功率分析儀等設備能夠執行傳統交流電壓源難以完成的測試內容。
