Q:什么是逆變器的高電壓穿越測試？

A:驗證電網電壓驟升故障時逆變器能否正常工作的測試項目。

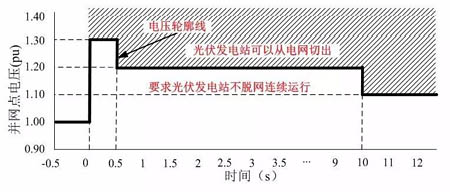

當逆變器被部署在光伏發電站時，其電網端額定電壓需要根據當?shù)仉娬镜膶?shí)際情況來定，通常為400V、600V、800V等線電壓等級，換算相電壓為230V、346V、461V等。作為發電站中的一個關鍵設備，逆變器需要能夠應對各種電網異常狀況，高電壓穿越就是模擬電網電壓驟升故障的測試項目。下圖是典型的高電壓穿越要求的電壓曲線包絡示意圖，在持續時間不長于0.5秒、電壓幅度不高于130%額定值，以及后續持續時間不長于9.5秒、電壓幅度不高于120%額定值的情況下，逆變器應當不脫網運行，并在此期間具備有功功率連續調節的能力以及具備向電力系統注入無功電流的能力。

不同的國家地區、不同的廠家對于具體的逆變器會有不同細節的高電壓穿越要求，但基本上最高會要求測試設備提供高達130%-140%逆變器額定電壓的可控輸出，如果是600V線電壓(346V相電壓)的逆變器，需要電網模擬器輸出高達840V線電壓(485V相電壓)；如果是800V線電壓(461V相電壓)的逆變器，需要電網模擬器輸出高達1120V線電壓(647V相電壓)。

Q:如何實現逆變器的高電壓穿越測試？

A:使用電網模擬器超高壓量程仿真電壓驟升過程，驗證逆變器工作狀況。

針對這一類測試需求，電網模擬器需要提供更高輸出電壓量程。例如，AMETEK加州儀器的MX/RS系列電源在原有的相電壓選擇外，還提供了專門的超高壓選件，可擴展輸出電壓至500Vrms、600Vrms乃至650Vrms，700Vrms相電壓，充分覆蓋不同客戶的高電壓穿越測試需求。

選配超高壓選件，即在MX/RS電源的機殼內部增加優選設計的變壓器，精準調試過的輸出特性確保了最大范圍的輸出阻抗匹配，從而最大限度避免震蕩的發生。同時電源內部的散熱通道和過溫保護電路也被重新設計，能夠做到在相同的機臺尺寸內提供如此高壓且滿功率的輸出。整個機臺的性能維持了AMETEK加州儀器品牌交流電源一貫的優異表現。

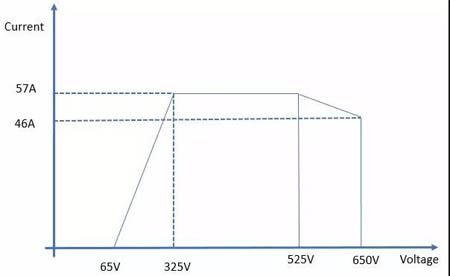

以-XVC650選件為例，在650V量程中電源仍然能夠支持125%的過電流能力，從而實現在525V到650V范圍區間能夠滿功率輸出。下圖展示了RS90-XVC650的輸出電壓電流能力曲線。

值得一提的是，這些高電壓選件都是額外的第三量程，客戶仍可使用原有的150V及300V量程，從而使得單臺電源能夠在非常寬的電壓范圍內提供足夠的功率覆蓋。
