虛擬量測由于成本低、部署快、收效明顯，已經在半導體、光電、能源、化工行業得到了大量的應用。

背景

手機、平板等電子產品的普及，造成關鍵的原材料之一，即電子玻璃的需求激增。電子玻璃不僅包括手機蓋板玻璃，還廣泛應用在液晶基板、OLED基板等關鍵環節。

電子玻璃的制造分為兩種，即浮法和溢流法。溢流法相對于浮法，有著如有較高的玻璃應變點；有較低的密度；更佳的耐化學性；更高的機械強度等優點，因此得到了美國康寧、日本旭硝子和電氣硝子等三家主流玻璃廠家的采用，其電子玻璃已廣泛應用在包括蘋果、華為、三星、魅族等的高端手機上。但是由于其生產過程對工藝和質量的要求非常高，因此國內很多廠家，如彩虹、東旭和華映，雖然也采用了溢流法的工藝，但是在質量和產能上一直沒有辦法保持高品質穩定生產，因此全球市場份額90%以上主要被美國康寧、日本旭硝子和電氣硝子所占據。

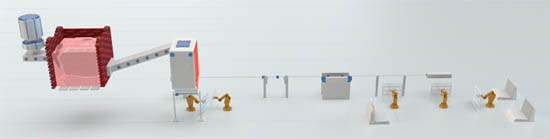

基于溢流法的電子玻璃的生產過程大致如下圖所示：

電子玻璃前面部分是流程性生產，將原材料放置于池爐中，通過高溫熔化，形成半液態膠狀體，再通過馬弗爐的溢流磚，在受重力影響、膠體下溢的過程中，通過兩邊裝有熱電偶的冷凝管進行淬火成片，到了馬弗爐低端再使用機械臂進行切片。后半部分是離散制造，即對成片后的玻璃進行傳輸、磨邊和在線的檢驗（檢驗結石、氣泡等缺陷），最后進入按小時抽樣的離線檢測環節。

在玻璃的離線檢驗環節，質檢工程師會使用專業的光學儀器測量玻璃片在不同位置的厚度，對厚度進行對比。如果不同區域的厚度差值超過一定范圍，就會影響電子玻璃的成色，導致色差，這類質量缺陷叫做翹曲。

翹曲產生的原因一般都是因?yàn)轳R弗爐里的熱電偶控制出現了偏離。在馬弗爐溢流的過程中，馬弗爐里面有數百個呈柵格狀分布的熱電偶，在重力下溢的過程中，對膠狀體進行淬火，雖然不同的熱電偶控制參數都會設置容忍的工作范圍，超出門限會告警。但是為了保證在不同環境和產品生產過程中的魯棒性，這些控制門限往往都是靜態門限，不會自動調整，而且通常會設置得較為寬泛，因此會導致在不同產品的工藝要求下，即使工作在容忍限以內，仍然會出現翹曲的缺陷問題。

翹曲一旦出現，傳統的解決方案是基于翹曲產生位置的離線報告，由技術人員手動挑選出來厚度數據，再根據專家的經驗去調整馬弗爐特定位置的熱電偶控制參數。同時，熱電偶控制參數的調整范圍也是根據專家的經驗，并沒有明確的量化值，只能不斷去嘗試增大或者減少熱電偶的功率反復嘗試。

同時，因?yàn)闇囟日{(diào)整和最終的質檢質檢，相隔了幾個小時，因此即使溫度出現了偏差，也只能在后期幾個小時的光學檢驗中才能知道，因此調整工藝參數到發現問題改進之間隔了幾個小時的時間，因此每次嘗試都會花很長時間。

正是因?yàn)檫@些問題的存在，導致一旦出現翹曲，產線就有可能幾個星期都無法正常生產，非常影響綜合的良率和產量。

方案

寄云科技與中國電子彩虹集團特種玻璃的技術人員，聯合開發了針對翹曲的虛擬量測系統，并且取得了不錯的效果。

系統主要工作內容如下：

① 自動采集質檢數據，并且將其和熱電偶控制參數進行關聯分析

翹曲的質檢數據是以csv格式的文件，保存在檢驗儀器內置的ftp服務器上；而實時的熱電偶控制參數數據，則是保存在馬弗爐的DCS系統中。

通過自動的文件提取和格式解析，寄云提取了玻璃片不同區域的厚度數據，并為其打上時間標簽；同時，通過OPC接口，讀取馬弗爐DCS的實時數據。將厚度數據和實時數據都保存在寄云時序數據庫中。

② 根據翹曲厚度數據，自動定位發生異常的熱電偶

將不同時間段（正常和出現翹曲）的工藝數據進行對比，確定正常和異常時間段哪些熱電偶的控制參數發生了變化。

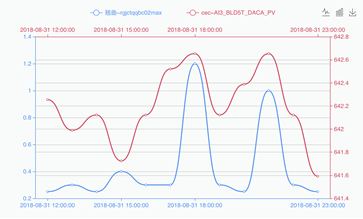

針對玻璃片并沒有批次號碼，因而無法按照批次進行質量追蹤的問題，寄云開發了基于相關性搜索的算法，通過分析確定了跟翹曲變化規律相似度最高的若干個控制變量，并確定了工藝參數變化到翹曲檢測之間的時間差。

基于以上的分析，自動的定位了導致翹曲的特定的、有最大嫌疑的熱電偶控制參數，并得到了工藝工程師的確定。

通過以上的分析，幫助工藝工程師實現了問題原因的快速定位。

③ 根據歷史的熱電偶數據和質檢數據，建立起翹曲值和熱電偶控制之間的模型
