設置被測件最大長度

設置被測件最大長度，記為 L，單位 m（米）。最大可測被測件的長度由電磁波傳輸速度、頻率范圍、和頻率點數決定：

F1為掃頻起始頻率，F(xiàn)2為終止頻率

RIGOL頻譜儀VNA功能，默認電磁波在傳輸線的傳播速度為光速2.997925×10^8m/s傳播。另外常見介質的速度因子是: 聚乙烯介質為0.66，聚四氟乙烯介質為 0.7。

執行校準及反射系數測量

在頻域反射系數測量前，先要使用標準開路件、短路件、匹配件，進行系統校準。

2、加窗技術

在理想的情況下，頻域測量應該能在無限的頻率范圍連續地進行測試。由于FDR技術只能在有限的頻率范圍內進行測量，測量結果將出現旁瓣增大現象。而加窗技術可以優化測量結果，用戶可以根據實際的測量需求，選擇合適的窗類型，如下表所示：

表3：FFT窗函數

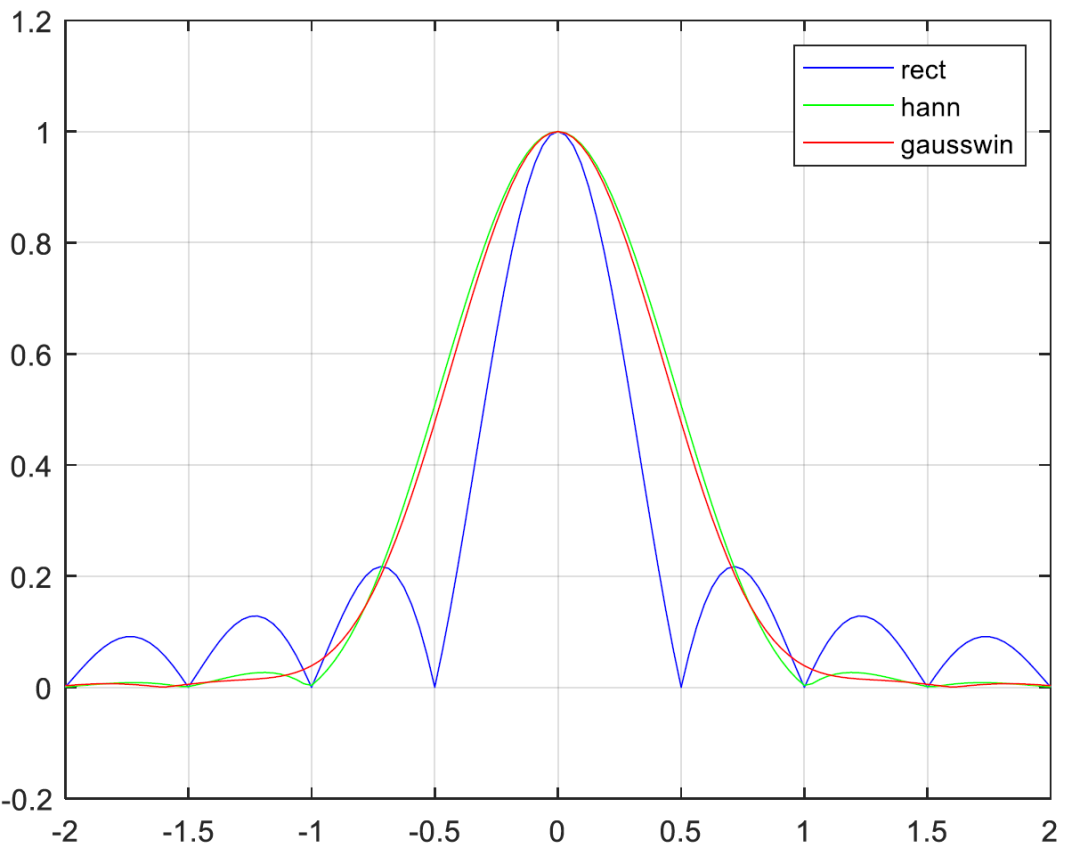

下圖比較了3種不同窗函數對測量結果的影響，矩形窗有明顯的旁瓣電平起伏，漢寧窗消除了大部分旁瓣電平起伏，高斯窗口消除了絕大部分旁瓣電平，使得動態范圍得到改善，但是拓寬了沖激寬度，如下圖所示：

圖4 FDR 加窗優化

總結

沒有一種傳輸線能做到完全阻抗匹配。例如由于劣質接頭、電纜受壓變形以及逐年腐蝕老化等原因而引起，都會引起阻抗失配，入射信號的一部分能量將被反射回源端。表現在設備的工作狀態上，就會出現斷線、混線、接地等障礙, 使信號傳輸質量降低, 因此需要有TDR和FDR這樣的故障檢測技術來進行檢測和定位。

文章試著對TDR和FDR原理進行對比分析, 使用圖表等分析方法使得結果展現更簡便和直觀，方便您針對應用場景來選用。

除了在通信行業用于傳輸線故障定位，F(xiàn)DR和TDR這兩種技術還都可以用于電力行業電纜檢測、航空航天飛行器專用電纜檢測、地質災害防治、土壤水份分析等領域。經過實際驗證, TDR和 FDR技術都能很好地滿足現場應用的需求, 有較大的應用價值。
