隨著5G時代的到來，通信領域不斷發展，技術不斷成熟，人們探知的信號頻率和種類來到了新的時代。除傳統工控、驅動等需要的規則波形之外，量子、光波、5G和高速接口等領域?qū)π盘?hào)的輸出提出了更高的要求。傳統的AFG任意函數發生器無法輸出任意定制的波表，并且無法快速進行波表切換以滿足特殊使用場景需求。RIGOL最新發布的DG70000系列任意波形發生器帶有高級序列模式，可以個性化制定出需要的輸出波形信號，滿足您的測試需求。

Part.1 什么是高級序列？

在數學上，序列是被排成一列的對象（或事件），其元素之間的順序非常重要。在AWG中，可以將元素理解成波形，排列理解為波形的輸出順序。而高級序列則是對各種波形按照不同順序組合和拼接，在配合序列特性的基礎上，支持每個元素循環輸出、跳轉輸出、等待輸出的設定。

﹒循環輸出：同一個對象不停地重復輸出N次（其中N可以是無數次）

﹒跳轉輸出：跳轉到指定的元素繼續輸出

﹒等待輸出：等待一個觸發事件后進行輸出

簡而言之，高級序列實際上就是根據用戶預先定義的波形輸出指令、以及預先定義的事件響應規則，從內存中讀取相應波形片段數據，從DAC逐點輸出波形數據。

Part.2 高級序列的技術特點

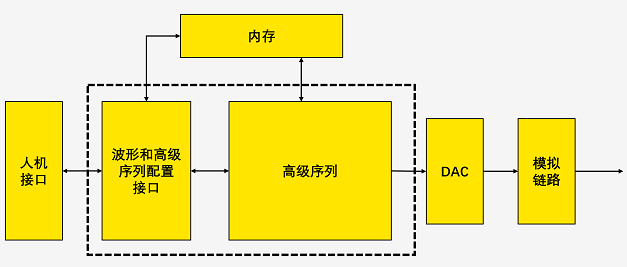

高級序列其本質是根據規則輸出個性化需求的波形信號。DG70000系列任意波形發生器最基本的功能在于按照用戶設置波點進行逐點輸出波形。其中，高級序列是DG70000的核心功能之一，它定義了一系列的波形輸出規則，可支持用戶任意創建波形輸出方式，支持用戶實現各種超高復雜度的波形和超長波形輸出。其主要的技術構造如下：

DG70000的高級序列模式存在如下特點，可滿足大量復雜場景的應用。

支持最高1.5G波表長度、最大16384條條目的超長拼接

1、任意波形存儲器單通道內存高達1.5Gpts，能夠保證用戶存儲多個信號場景；

2、可以將存儲空間分為1~1638個內存段，即用戶可以編輯最大可達到16384條超長的序列條目；單條目波表長度從2400~1.5Gpts可定義，給予用戶最大限度的編輯自由。

3、支持子序列和波形的內容添加并進行輸出（序列同時可以作為其他一個序列的條目元素，支持最多進行2層嵌套）

高級序列的超長拼接特點可以支持用戶個性化定制場景信號，滿足復雜信號的測試需求，能夠做到更真實的場景還原。

復雜信號還原

舉個例子，由于有超高的條目數量，DG70000系列任意波形發生器甚至可以通過高級序列功能模擬出調頻信號，模擬方式如下：

1、生成不同頻率的波表（AWG的最高可以支持到5GHz信號的輸出）

2、運用序列進行拼接完成頻率跳轉，理論上跳轉頻點可以達到1M個以上頻點（受限于波表長度），如下圖：

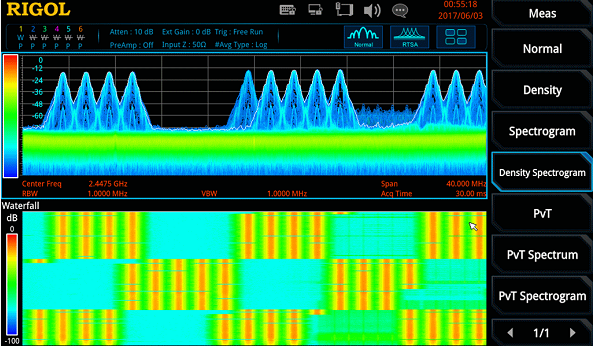

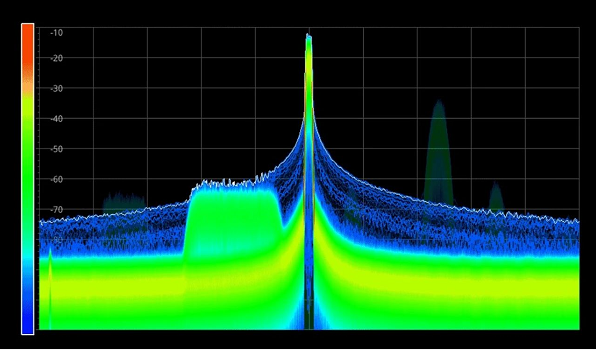

跳頻信號模擬

四個Track軌道，滿足快速同步場景

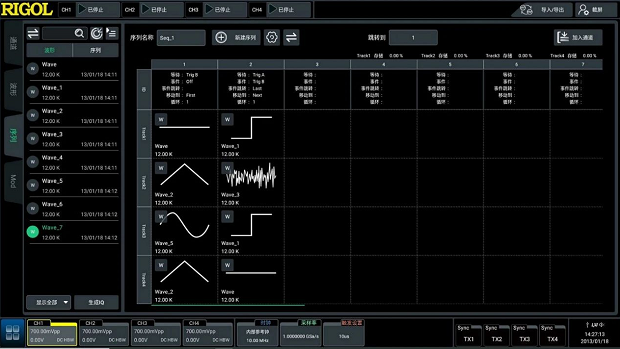

DG70000系列任意波形發生器支持一個序列有4個軌道波形，其長度和規則相同，分別加入四個通道，可以快速滿足同步輸出功能。

自動化的測試模式

DG70000的高級序列功能支持編輯條目規則參數，具體如下：
