等待：等待預先設置的觸發信號到來，然后執行該條目

事件跳轉：自定義跳轉條件和跳轉設置

跳轉：指定該條目執行完畢之后跳轉的條目

循環：該條目循環執行，可自定義循環次數

智能化的測試模式切換

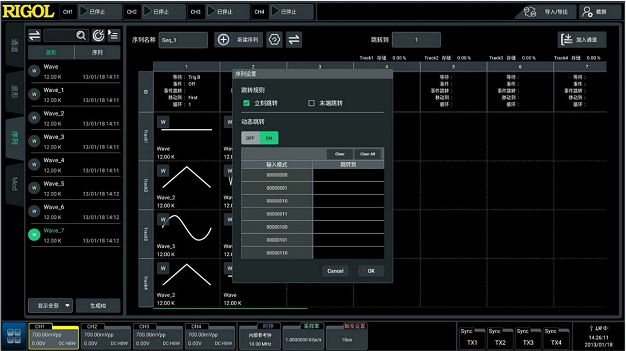

1、DG70000的高級序列技術支持外部信號動態跳轉功能，動態跳轉表格長度可達8位，用戶可以根據外部端口輸入的數字信號對波形的輸出進行控制。當儀器識別到外部輸入的數字信號時，馬上跳轉進入到指定的條目內容。

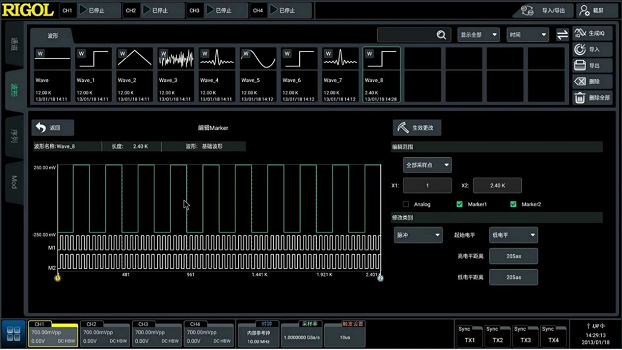

2、高級序列條目的元素為波形，波形輸出時會同步輸出兩路Marker信號，用作波形的標記。它同時可以作為外部信號的參考信號，進行觸發響應，能夠滿足用戶復雜的測試需求。

Part.3 高級序列的行業應用場景

量子通信領域

隨著量子通信領域的不斷發展，比特位數的不斷提升，對測試測量行業提出了更高的要求。在量子計算中，需要儀器輸出定制波形。然而一般的波形發生器只能輸出規則波形，無法進行特殊波形的逐點輸出。同時，量子實驗還需要不斷地切換量子類波形，對波形的輸出時間、輸出規則有著特殊的要求。而DS70000系列任意波形發生器的高級序列可以解決量子領域的波形生成和自動化測試的需求。

此外，量子測試通常需要進行信號混頻，而DG70000同時內置最高5GHz的信號混頻，在部分場景可以無需進行外部混頻，解放通道。

高速數字測試驗證

隨著國際半導體行業的熱度不斷升高，對于芯片測試的需求也逐年走高。高速數字接口是所有電子設計的核心。數據速率提高、集成密度增加是開發高端芯片的發展方向。在芯片測試領域，信號完整性的驗證對測試信號的要求不再是輸出簡單的規則波形，而是復雜多變的信號協議。

因此，算法的不斷提升，信號速率的不斷加快對測試測量信號源提出了新的要求：

抖動可控且穩定的集成測試能力

大量自定義的基礎定制化信號

隨時可變的輸出時序要求

DG70000系列AWG完全可以滿足該類測試測量功能的需求。

5G通信復雜場景模擬

在5G通信、智能駕駛等領域，我們需要在實驗室條件下構建一個復雜、密集、動態變換的電磁環境，用來模擬真實環境。DG70000通過可復現的方式能有效推進模型的演化，并檢測被測系統對環境的適應性及抗干擾性能。

對于5G場景通信而言，儀器需要模擬出環境信號和環境干擾信號來應對復雜可控的測試場景。這類場景往往對信號源提出了很高的要求：

1、將模擬生成好的5G信號進行快速切換輸出驗證

2、模擬的干擾信號要盡可能的穩定，可控，具有較低的信號抖動

DG70000任意波形發生器的高級序列功能能夠充分模擬出可控的高速復雜噪聲信號和環境信號，而其優秀的輸出波形質量則滿足5G通信的測試測量性能要求。
