其中：Fc：波導截止頻率

F1: 掃頻起始頻率（單位 Hz）

F2: 掃頻截止頻率（單位 Hz)

2、測 量 盲 區

FDR 無測量盲區。

TDR 的測量盲區取決于激勵信號的上升沿或下降沿寬度。

由于上升沿或下降沿寬度的存在使得TDR會產生測量盲區，從而當傳輸線較短或故障點距離信號源較近時，無法得到準確的測量結果。

以電磁波在聚乙烯絕緣電纜中的傳播速度=1.98 × 10^8為例，不同邊沿寬度信號的近似測量盲區如下表所示：

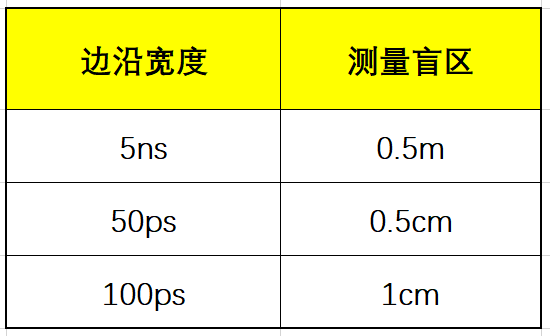

表2：邊沿寬度以及其相應的測量盲區

3、測 量 精 度

時基因素

TDR 技術的測量精度可以表示為：

TDR 技術的測量精度依賴于對傳播速度的確定，和對反射波波前到達時刻的識別。傳輸線是有損傳輸線，脈沖波形在傳播過程中會發生衰減。而因為脈沖波形中含有多種頻率成份，不同頻率成份衰減程度不同，頻率越高，其衰減也越嚴重。這種特性使得反射脈沖發生波形畸變，難以精確測量發射脈沖與反射脈沖間的時間間隔。

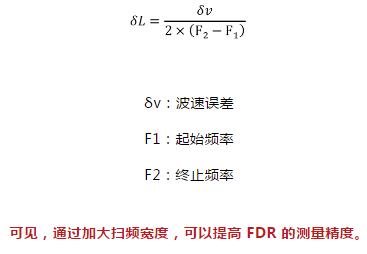

FDR 技術的測量精度可以表示為：

信噪比因素

TDR 技術，使用寬帶接收機來測量反射信號，因此接收噪聲大。

FDR技術，使用下變頻技術，采用窄帶接收機來測量反射信號。在測量各個離散頻率點 CW波的頻率響應時，利用可選帶寬的IF BW濾波器，實現對測量信號的窄帶接收和分析，可以顯著降低系統的噪聲電平，這樣就使得 FDR儀表的信噪比大為改善，因而較之TDR 有更好的測量精度和動態范圍。例如：RIGOL頻譜儀的VNA功能，最小可選擇的IF BW為 1kHz。

此外，TDR激勵信號的頻譜幅度在高頻段有明顯衰減，因此高頻段的測量精度也有明顯下降，如下圖所示：

圖3 TDR與FDR激勵信號功率譜密度對比

TDR優化技術

1、提高精度的測量技巧

當使用脈沖激勵信號時，脈沖寬度越寬，所攜帶的能量就越大，能夠測量的傳輸線長度就越長。同時，脈沖的上升沿寬度又決定了盲區的大小，因此提高測量精度的技巧是采用快速邊沿變化脈沖，以及采用高速采樣技術。

2、信號處理技術

測量精度依賴于對反射波波前到達時刻的識別。當前應用的反射波波前的識別方法仍然不完善，為提高對反射波波前的識別能力，需借助數學方法對反射波進行信號處理。常見的提取反射波波前到達時刻的方法有閾值法、多項式擬合法、質心法、相關法、求導數法、匹配濾波器法和小波變換等。

FDR優化技術

1、提高精度的測量技巧

選擇掃頻范圍和故障分辨率

設置起始頻率、終止頻率，分別記為F1、F2，單位Hz(赫茲)。按照被測件的有效頻率工作范圍，盡可能選擇大的頻率范圍，因為頻率范圍越大，故障分辨率將越細。
