通道仿真

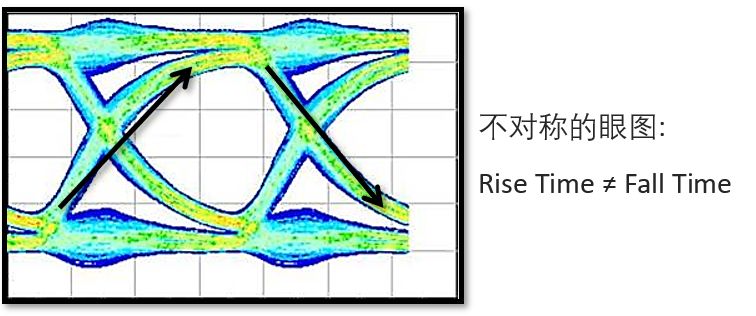

正如上文提到的，DDR5協議草案中，有低誤碼率的要求。如果使用傳統的瞬態算法，就需要將5.3e9個bit逐一卷積計算，這將花費大量的時間，與仿真盡早，快速評估設計的初衷不符，也往往很難實現。 為此，在DDR5的仿真中，就必須使用類似于廣泛應用于SERDES仿真當中的通道仿真技術。傳統適用于SERDES的通道仿真分成兩種模式，其一是逐bit模式(bit-by-bit)，這種方式會得到單個bit的階躍響應，在通過仿真器根據輸入的bit序列，將對應的階躍響應進行疊加。而另一種則是統計模式(statistical)，即整個系統的響應，包括抖動，串擾，均衡等，都是基于單個bit的階躍響應，根據概率密度分布結果，經過數據后處理獲得。由于DDR信號多為單端信號，與SERDES的差分信號不同。因此，應用在DDR上的通道仿真技術，還需要有一些改動。首先是通道仿真技術所需要的階躍響應。差分信號的上升沿與下降沿是對稱的，因此只需要獲得單一的階躍響應進行通道仿真。而對于單端信號而言，上升時間和下降時間不再相同，這就意味著需要同時獲得上升和下降兩個階躍響應，同時，仿真器需要在信號上升和下降時使用對應階躍響應進行計算。

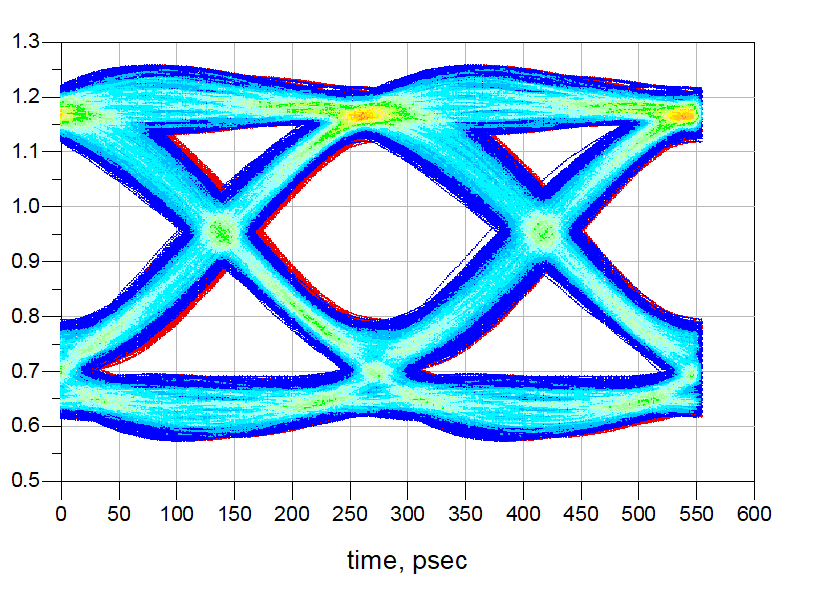

其次是時鐘問題。SERDES信號往往是通過時鐘恢復電路(CDR)，從信號本身恢復出時鐘信號。而DDR則不同，DQ信號由DQS信號觸發。這就需要仿真器具有時鐘觸發的功能。否則，如果依舊使用DQ信號本身進行時鐘恢復的話，會造成時域的偏移。下圖中，紅色部分為DQ時鐘恢復后結果，藍色為DQ由DQS觸發后的結果?？梢钥吹?，兩個結果在時間上存在一個偏移量。

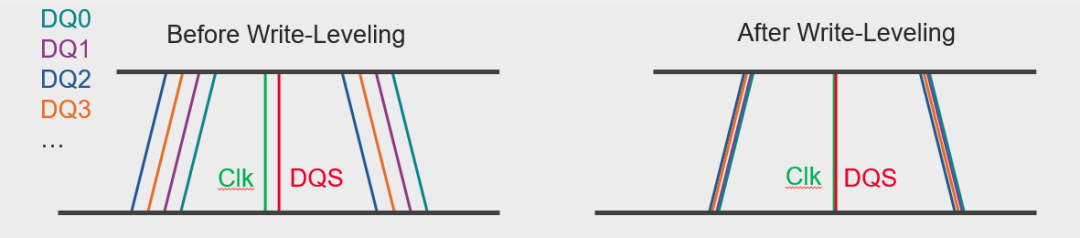

最后是關于DDR的write-leveling功能。Write-leveling允許設備調整ClK信號與DQS信號之間的時間差。如果仿真器不能實現這個功能，會帶來不必要的調整。
在這里需要注意的是，如果需要使用Rx端DFE的自適應模式，必須在bit-by-bit模式下進行仿真。而statistical模式下，只支持固定抽頭系數的仿真。
