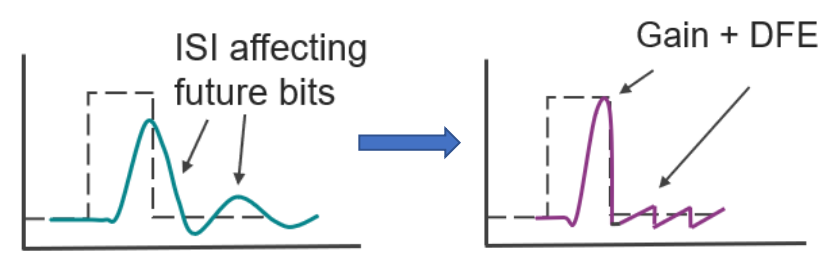

與SERDES中使用的DFE不同的是，在SERDES中，DFE的時鐘信息可以由信號本身通過時鐘恢復獲得。而在DDR5中，由于DQ信號是通過DQS信號觸發的，所以需要將DQS作為時鐘信號，加入到DFE中去。最后形成的是雙輸入，單輸出的DFE。
挑戰4：測試方法
在DDR5的協議草案中，要求在測試時系統的誤碼率要在10e-16以下，及最少需要5.3e9個UI，才能保證99.5%的置信水平。無論是在測試，還是仿真中，如此多的bit數都需要花費大量的時間。
虛擬探針：
由于DDR5引入了均衡器，所以最終的接受信號是經過均衡后的得到的結果。但是在測試時，往往只能直接測量到芯片BGA封裝上的信號波形。所以，需要通過軟件仿真或推測模擬出封裝以及均衡器的影響，再通過一個虛擬探針，獲得最后的波形進行分析。
關鍵詞:DDR5 仿真 芯片 瀏覽量：1654
