信號分析儀是進行毫米波測試的關鍵設備之一，思儀Ceyear 4051是中電科儀器儀表有限公司推出的國內同軸覆蓋頻率范圍最寬的高性能信號分析儀，同軸覆蓋3Hz至67GHz，外部頻率擴展可至325GHz，具有優良的測試動態范圍、相位噪聲、幅度精度和測試速度。該儀器可廣泛應用于航空、航天、雷達探測、通信、電子對抗、導航等領域的信號及裝備測試。

本文針對用戶需求，結合Ceyear 4051的功能設置，重點介紹使用4051進行漂移信號測量的方法和技巧。

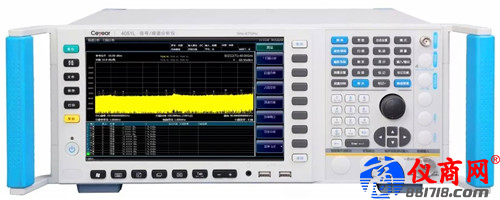

圖1 4051系列信號分析儀

1、漂移信號的定義

如果被測信號是漂移信號，用信號分析儀測量時，在不同的時間需要不停地變換中心頻率才能觀察到。如果利用信號分析儀的信號跟蹤功能，標記峰值將一直顯示在信號分析儀的中心頻率上，可以方便地進行測量。

2、需要用到的信號分析儀的功能

本文將介紹如何測量漂移信號，將用到信號分析儀信號跟蹤、標記功能及最大保持功能來觀察漂移信號的幅度軌跡和占有的帶寬。

3、測量信號發生器的頻率漂移

信號分析儀能夠測量信號發生器的短期穩定性和長期穩定性，使用軌跡最大保持功能信號分析儀能顯示輸入信號的最大峰值幅度和頻率漂移。如果您想測量信號占用帶寬也可使用軌跡最大保持功能。

該實例將使用信號分析儀的信號跟蹤功能來保持漂移信號一直顯示在中心位置，使用信號分析儀的軌跡最大保持功能捕獲漂移。

（1）將頻率為300MHz、幅度為-20dBm的信號輸入到4051信號分析儀中；

（2）設置信號分析儀的中心頻率為300MHz、頻寬為10MHz和參考電平為-10dBm；

（3）將標記放到信號峰值位置，通過【頻率】、[信號跟蹤 開 關]打開信號跟蹤功能；

（4）減小頻寬到500kHz，可以看到信號一直保持在中心位置；

（5）關閉信號跟蹤功能，通過【軌跡】、[最大保持]打開最大保持功能測量信號漂移，當信號變化時，最大保持功能將維持對輸入信號的最大響應。注意屏幕上方的軌跡模式指示，例如黃色的T1[M、P]表示軌跡1處于最大保持；

（6）通過【軌跡】、[軌跡選擇?]、[軌跡2]、[刷新]激活軌跡2，并設置為連續刷新模式。注意屏幕上方的軌跡模式指示，T2標記高亮為藍色，T2[W、P]表示軌跡2處于連續刷新模式，檢波方式為正峰值；

（7）緩慢改變輸入信號的頻率，使其以1kHz步進，在±50kHz變化，信號分析儀顯示如圖2所示。

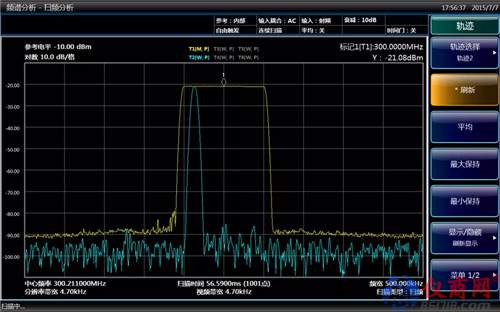

圖2 使用最大保持觀測漂移信號

4、跟蹤信號

信號跟蹤功能對于漂移比較緩慢的信號是非常有用的，它可以將漂移信號一直處于顯示屏幕的中心位置。

注意信號跟蹤功能是為了跟蹤不穩定的信號，而不是當信號分析儀中心頻率改變了才跟蹤信號。如果改變信號分析儀中心頻率時，使用信號跟蹤功能，一定要確保跟蹤的信號是正確的信號。

（1）將頻率300MHz，幅度-20dBm，頻率步進100kHz的信號輸入到信號分析儀中；

（2）設定信號分析儀的中心頻率為301MHz，頻寬為10MHz；

（3）通過【頻率】、[信號跟蹤 開 關]打開信號跟蹤功能。信號跟蹤將標記放到信號最大峰值幅度處，然后將信號置于信號分析儀的顯示中心位置，每次掃描都將自動調整信號分析儀的中心頻率；

（4）通過【標記】、[差值標記](méi)打開差值標記功能；

（5）以100kHz步進調整信號分析儀輸入信號頻率：可觀察到信號分析儀的中心頻率也以100kHz的頻率步進在改變，每次步進信號始終處于顯示屏幕的中心位置，如圖3所示。

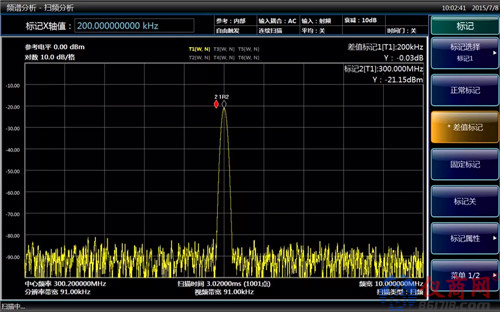

圖3 使用信號跟蹤功能測量漂移信號
