隨著科技的發展，汽車比以前任何時候裝備了更多的用電設備。在車輛的使用壽命期間，這些系統的正常運行，受到的眾多潛在干擾的影響。比如電動機的啟動電流、堵轉電流、點火線圈的高壓等過電流、瞬態高壓等干擾會通過過載、靜電放電、噪聲等疊加方式去影響線束及電路保護器件的壽命及功能，進而影響車輛的正常使用和行車安全。然而面對這些問題時，電氣系統設計者很難考慮周全。本文介紹了對汽車上常見用電器的負載特性的研究，進而分析在整車電子電氣架構設計、電源分配設計、保險絲選擇設計、線束設計等方面盡量減小由于不了解各用電器的特性而帶來的電氣故障，為各個用電器提供一一個良好的電氣環境，提高整車電氣系統的可靠性。
整車用電器特性研究
我們對某款車型上的用電器進行了全面的電氣負載特性測試，‘下 面以該車型采集到的雨刮系統系統相關回路試驗數據為例， 說明整車用電器的種類和對整車用電環境的影響。我們進行的試驗項目包括:單 負載測試:測量單個負載在動態和穩態(包括電機堵轉狀態)下電壓和電流特性。

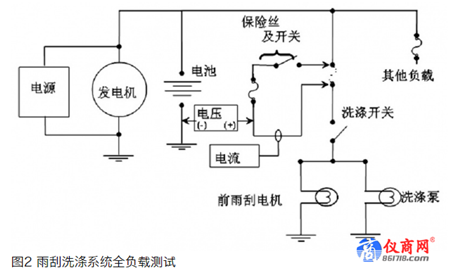

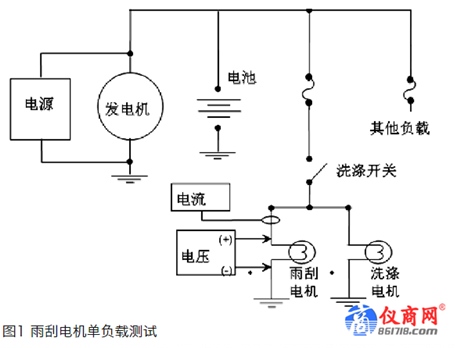

全負載測試:使用一個特殊的電路保護裝置測量所有的負載(被特殊電路保護裝置保護)在動態(從“OFF” “ON”)和穩態(包括電機堵轉狀態)下的電壓和電流特性。電壓和電流數據通過這個電路保護裝置進行存檔，測試是將一個設定為14.5V (0.2V)的穩壓電源跟蓄電池并聯，所有的負載被觸發一段時間以確保數據的記錄。雨刮電機單負載測試如圖1所示，雨刮洗滌系統全負載測試如圖2所示。
通過測試，我們采集到的有代表性的數據如下：

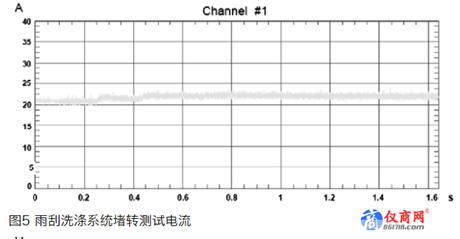

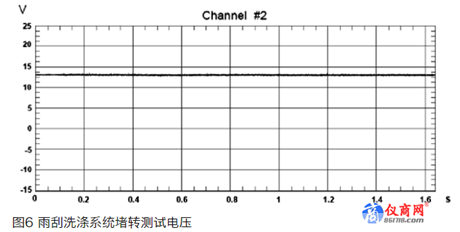

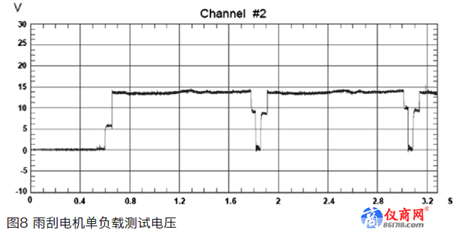

分析以上測試數據，我們可以得出以下結論:

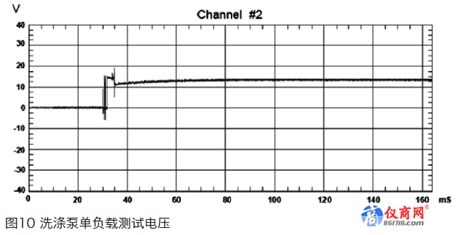

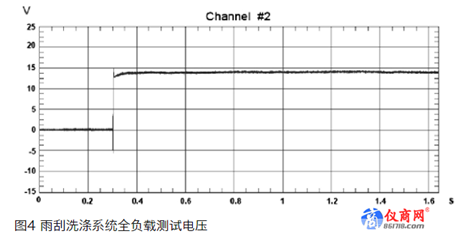

(1) 從圖4和圖10可以看出，雨刮電機和洗滌泵都是感性負載，在工作和斷開的瞬間會產生電壓的下降，圖4中電壓的最低值為-5469V,圖10中電壓的最低值為-5.921V。

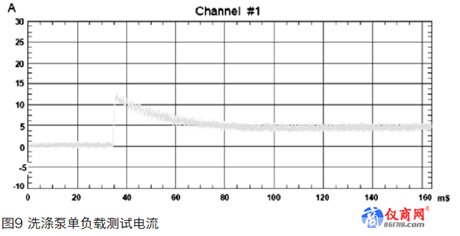

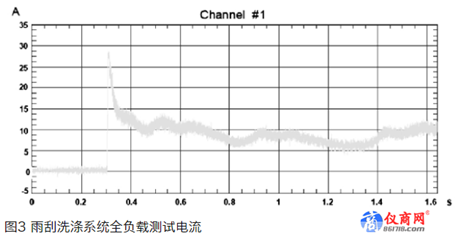

(2)從圖3、圖7和圖9可以看出，雨刮電機和洗滌泵都是感性負載，在開始工作的瞬間，會產生尖峰脈沖，圖3中電流的最高值為28.71，圖7中電流的最高值為17.17A,圖9中電流的最高值為12.79A。
整車電源分配設計
2.1整車電源分配的設計規則
整車電源分配設計應遵守以下基本的設計規則:
(1)保護每條線束回路
(2)將關鍵用電器和一般的提高方便性的用電器分開
(3)將“噪音”信號從“干凈”的信號分離開
(4)通用化回路設計
2.2公共車載電源的電流耦合
