隨著新能源汽車的快速發展，汽車工業現場的測試需求也越來越高，往往需要同時完成電池的充放電分析、驅動器的效率分析、電機的性能分析等一系列測試要求，不同測試點的同步測量已成為基本需求，到底該如何實現呢？

在工業現場的電氣參數評估中，測試需求往往是多變且復雜的，最典型的需求是多路電參數的同步測試，例如在電機測試領域，早期的評估方法只需要準確測量電機的三相電壓、電流和功率即可。而現在，電機測量基本進入了全新的時代，除了早期的測試需求外，甚至還要做控制特性分析，測試其控制過程的瞬態波形曲線，分析其控制響應時間等瞬態參數。這就需求同步測試電機的各項電壓、電流、加上轉速扭矩傳感器的轉速扭矩值，如果再遇到更復雜的系統，要求的測試點也會越來越多。

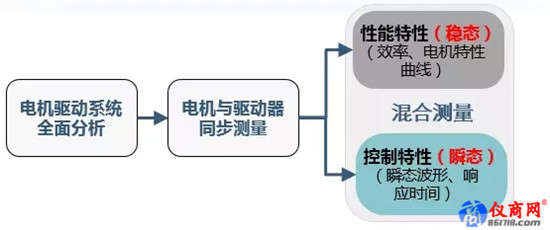

圖1 電機測試需求變化

ZLG致遠電子單臺PA5000H/6000H/PA8000功率分析儀支持7個測量通道，每個測量通道可配置為電機卡或功率卡。如果有超過7個通道的測量需求則可以使用多臺功率分析儀進行連接解決，開啟多機同步測量模式即可以擴展出任意測量通道。

什么是多機同步呢？ZLG致遠電子的PA功率分析儀可以通過任意臺PA“拼”出你想要的測量通道數，“拼”出來的測量通道不僅測量數據能夠保持嚴格的時間同步，操作也是同步的，這就是PA的多機同步測量模式。

這里以4臺機器級連為例，總共可以擴展出28個測量通道，這對于一般測量應用已經基本上可以滿足了，但PA支持高達128臺儀器同時連接，也就是最多可以支持896個通道同步測量。

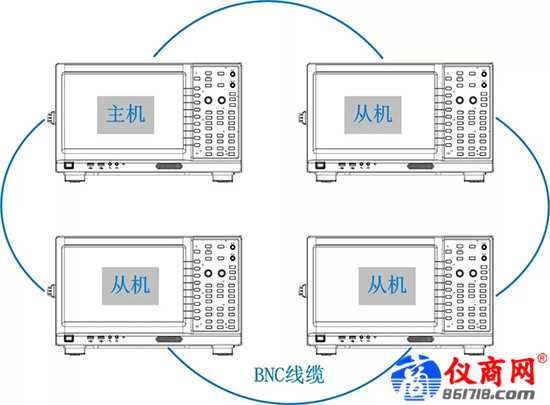

圖2  4臺級聯示例圖舉例

在多機同步測量模式下用戶可以設置設備為主從機，在主機上的所有操作（如量程配置、HOLD、存儲等）會同時自動同步到所有與之相連的從機上。在有多臺從機的情況下，改變主從機的角色可能會非常繁瑣，PA支持當任意一臺從機被設置成主機后，原來的主機自動切換到從機模式。

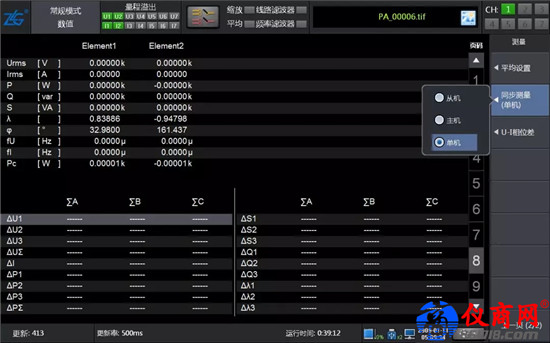

圖3 同步測量設置

得益于FPGA強大的實時處理能力，數據同步及時間同步都基于底層FPGA硬件實現，在多機同步測量模式下，所有通道同步采集，同時在主機上的操作可將主機配置參數分發到每一臺從機或者指定從機，使得多機同步測量就像操作一臺機器那么簡單。這么便捷的操作，如此強大的功能，期待你的使用。
