艏吹工況下，根據《JB/T 8097-1999 泵的振動測量與評價方法》標準要求對高壓沖水泵進行振動測試分析數據。

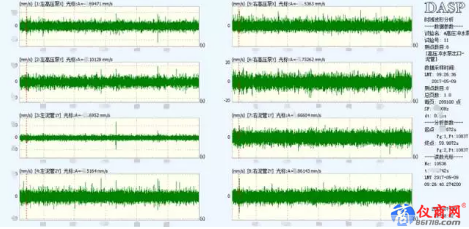

圖5-17 高壓沖水泵振動時域波形

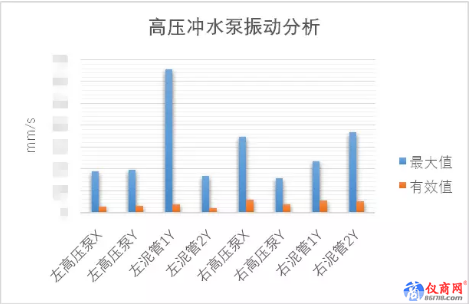

圖5-18 高壓沖水泵振動時域分析

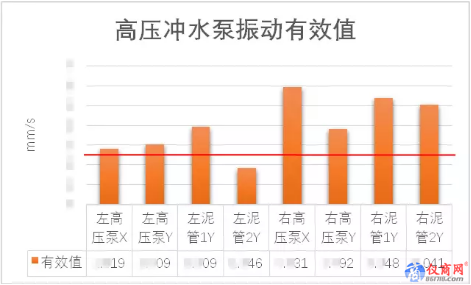

圖5-19 高壓沖水泵振動時域有效值分析

通過對高壓沖水泵振動數據的分析，發現高壓沖水泵各向振動有效值均超過了標準要求。

5.6 泥泵分析

艏吹工況下，根據《JB/T 8097-1999 泵的振動測量與評價方法》標準要求對泥泵進行振動測試并分析數據。

圖5-20 泥泵振動時域有效值分析

通過對泥泵振動數據的分析，左右泥泵各向振動有效值均符合標準要求。

6.結論

（1）整個施工過程分為挖泥、滿載航行、艏吹、空載航行四個工況,駕駛室振動大主要出現在挖泥和艏吹工況下；

（2）施工期間駕駛室的振動主要是泥泵和高壓沖水泵工作時葉片的振動頻率導致；

（3）泵振動大小與泵的負載有關，泵負載影響因素主要有轉速、真空度、泵內介質密度、流速等；

（4）根據《JB/T 8097-1999 泵的振動測量與評價方法》標準，高壓沖水泵的振動級別不符合標準；左右泥泵的振動級別符合標準。

7.建議

（1）增加挖泥船駕駛室的結構阻尼

阻尼材料可以吸收系統振動的能量，使自由振動的振幅衰減，對于強迫振動的振幅有抑制作用。

（2）增加泵隔振裝置或駕駛室隔振裝置

用具有彈性的隔振裝置，將振動的泵（振源）與地基隔離，以便減少振源通過地基影響周圍的設備，這是主動隔振方式；將需要保護的設備與振動的地基隔離，使其不受振源的影響，這是被動隔振方式。集控室采用的是被動隔振方式，隔振效果顯著。

（3）檢查高壓沖水泵。
