隨著智能駕駛技術快速發(fā)展，汽車防撞雷達信號如下圖所示，通過LFMCW信號與回波的頻率關系，轉化為時間關系，測量靜止目標距離，通過多普勒效應測量動態(tài)物體速度加速度等信息。由圖可知，為了測量的準確性，必須保證調頻的帶寬與線性度，可以線性度怎么測？線性帶寬怎么測？如何得到準確的調頻時間？怎么知道調頻質量如何？都是需要解決的問題。中電科儀器儀表有限公司的Ceyear 4151調制域分析儀可以解決這個問題。

調制域分析儀提供一種性價比更高的解決方案，調制域橫軸是時間，縱軸是頻率，因此，線性調頻在調制域中的顯示形式，就是成線性顯示。將例如將雷達信號通過天線捕獲，連接到調制域分析儀的輸入通道C，僅需按一以下步驟即可獲得測量結果：

【通道選擇】→[C]

【通道C】→[波段]選擇4GHz~40GHz，[目標頻率]設置為被測雷達頻率24GHz

【測量功能】→[變頻測量]

其后按下【自動比例】

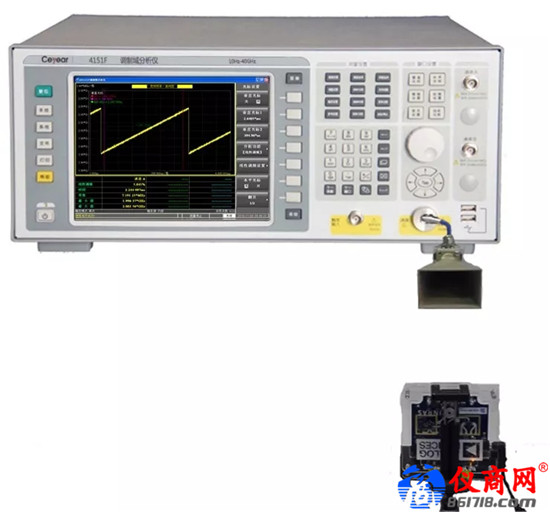

即可捕獲到想要的雷達信號，其連接方式如下圖所示：

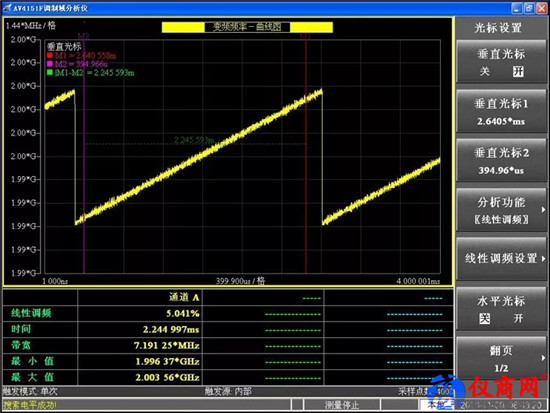

調制域分析儀可以直接顯示線性調頻的線性變化過程，同時，可以通過光標，將分析功能選擇線性調頻，利用鼠標拖動兩個光標，即可直接在統(tǒng)計欄讀取出線性調頻線性度、調頻時間、調頻帶寬等信息。

據悉，Ceyear 4151調制域分析儀頻率范圍是10Hz～40GHz，頻率分辨率達到11位/秒，頻率監(jiān)測帶寬達到2GHz?？梢詽M足汽車防撞雷達的線性調頻信號測量需求。
