如何科學合理的選擇示波器探頭


  來源: 海洋儀器 時間:2024-10-14 編輯:清風
分享到:

?

示波器探頭,作為連接被測信號與示波器之間不可或缺的橋梁,承擔著將電壓或電流信號精準傳輸至示波器進行深度分析的重任。其核心技術參數不僅定義了探頭的性能邊界,也直接關乎測量結果的準確性和可靠性。示波器探頭的主要參數有:探頭帶寬/上升時間、衰減比、負載特性、最大輸入電壓/電流。


一、探頭的主要指標


1.帶寬與上升時間

帶寬:用戶對儀器/探頭系統理想的-3dB衰減最高頻率。大多數探頭,帶寬與上升時間的乘積接近0.35(0.35=BW.T上升)。通常情況下,為了精確地定義這些參數,源阻抗規定終端接50W 的系統,帶寬由脈沖上升時間定義來保證最小失真,對探頭輸入電容從10%至90%電平充電需要的時間Tr=2.2*R源*C探頭。


2.負載效應

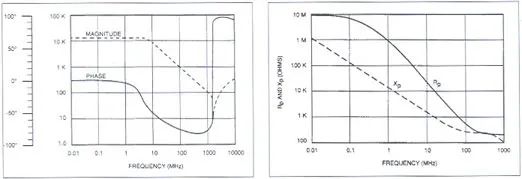

探頭的負載效應主要是由其輸入電阻和電容反映。在低頻(≤1MHz)時,探頭的負載主要是阻抗作用;在高頻時(≥10MHz),探頭的負載主要是容抗作用,圖1表明探頭頻率與阻抗變化曲線。


圖1 探頭頻率與阻抗變化曲線


3. 衰減

衰減比是輸出信號對輸入信號的比值,當正確接上終端時,探頭應有恒定的衰減比,并在整個頻率帶范圍內保持不變。


4.補償范圍

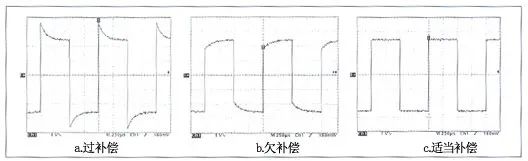

探頭的輸入電容決定了探頭的高頻特性和在額定衰減比下輸入電容的補償范圍,調節輸入電容使探頭具有平滑下降的頻率特性和規定的衰減比,由于不同的儀器輸入電容有一定的差異,因此探頭的輸入電容具有一定的調節范圍。詳見圖2探頭補償問題(C1與R2C2/R1的關系)。


圖2 探頭補償


5.電壓

探頭測試最大電壓(DC+峰值A(chǔ)C)是探頭的上限電壓范圍;同時對高頻探頭,電壓的額定值也會隨頻率的增加而降低。


6.探頭長度

保持探頭電纜長度盡可能短。因?yàn)檫^長的長度降低帶寬和增加探頭的負載電容;較長的探頭電纜也有較大的傳輸延遲(無源探頭一般為每米4ns)。


7.探頭測試尖端附件

各種各樣的適配器可以將探頭用機械的方法連接到被測電路上,探頭測試尖端一般導通很小的電流,在較低的電流電壓下有高電阻,如果采用全合金鍍層使電流傳導問題減至最小。


8.電流

分二種指標:連續最小電流、脈沖最大電流。在脈沖最大電流范圍內,可以無失真測量由安培秒(A/S)乘積限定的最大值。
