四招講清示波器的波形刷新率


  來源: 硬件攻城獅 時間:2024-11-27 編輯:清風
分享到:

?

第一招:結果差異化


其實隨便找個同檔次其他品牌的示波器,相同探頭,相同設置,去測同一個故障信號,ZDS2024示波器捕獲到故障信號概率更大,也就是說在屏幕上明顯要閃地更快一些。


分析:看結果是一個非常直觀的方法,有差異,就有優劣。但是要想使別人信服,在展示差異化結果之后還要能講清楚差異背后的原因,這樣才算有理有據。


第二招:原理形象化


示波器,就像是一個給波形拍照的錄像機。波形是連續的,時時刻刻都在發生,而錄像機拍攝的只是圖片,是瞬間。哪怕機器一秒鐘能拍一百萬次,但是兩次快門之間還是漏掉一些波形。這就是波形觀測的死區時間。為了讓波形觀測的死區時間更少,就要求波形刷新率更高,這樣才能更大幾率的看到異常波形,這就是ZDS2024示波器異常信號閃的比較快的原因。


分析:舉例子能夠使原理生動,因?yàn)橛贸R?guī)事物解釋通用原理能夠規避專業術語帶來的困惑。但形象有余,就專業不足。


第三招:解釋圖形化

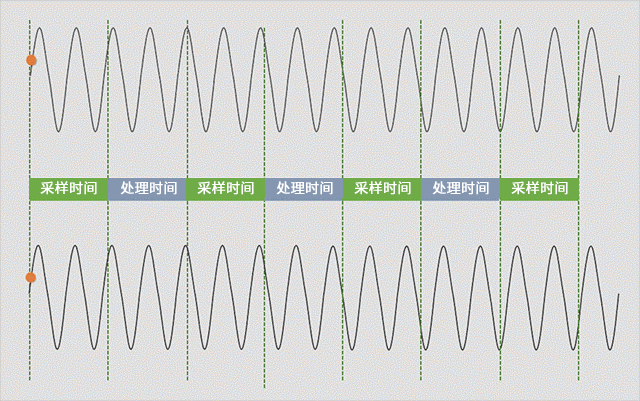

其實講清楚波形刷新率,如果有下面這個動圖,再說清兩點即可:


1、波形刷新率=1/波形捕獲周期。


2、波形捕獲周期=采樣時間+死區時間



分析:文字的傳遞是最容易失真的,因?yàn)橐磺€(gè)讀者就有一千個哈姆雷特。語音的傳遞可以有語氣、著重和重復,當面交流還可以配合手勢。但是這些方式單位時間輸出的信息量還是很有限的。圖形化是一個不錯的思路,但是只能用于解釋,但作為文檔傳承還是要專業化。


第四招:文檔專業化


示波器從采集信號到屏幕上顯示出信號波形的過程,是由若干個捕獲周期組成的。一個捕獲周期包括采樣時間和死區時間,模擬信號通過ADC采樣量化變轉為數字信號同時存儲,整個采樣存儲過程的時間稱為采樣時間。示波器必須對存儲的數據進行測量運算顯示等處理,才能開始下一次的采樣,這段時間稱為死區時間。死區時間內,示波器并沒有進行波形采集。一個捕獲周期完成就會進入下一個捕獲周期。捕獲周期的倒數就是波形刷新率,如圖1.1中所示,波形刷新率=1/(Tacp+Tdeat)。



這就是我的四招,但我覺得肯定可以更形象更簡單
