小技巧、大功效:輕松應對毫米波測試挑戰


  來源: 是德科技 時間:2021-01-27 編輯:儀器儀表WXF
分享到:

?

相比于射頻信號,毫米波頻率的測量需要更加縝密和謹慎。


幸運的是,隨著更多毫米波測試設備的問世,工程挑戰變得不再那么令人生畏。信號分析儀現在可以同軸方式將頻率覆蓋范圍擴展至110 GHz及以上。低噪聲、高精度和寬帶寬的測試方案,使工程師們可以專注于自己的設計和測量結果,而不必分心于搭建需要復雜校準的測試系統。


毫米波的頻率范圍通常定義為30-300 GHz,波長低至1 mm,所使用的連接器和線纜更是纖細且精密,需要特殊的加工和制造工藝,也必然更加昂貴。在毫米波頻率范圍內,不同類型的連接器即使機械尺寸可以兼容,也有可能產生阻抗匹配等問題,需要格外注意。


毫米波頻率的測量需要更加縝密和謹慎


4個實用小技巧,助力提升毫米波測量的效率與結果


1、選擇適當?shù)倪B接器


測試系統中最重要的連接當屬測試設備前面板上的連接。針式(陽頭)連接器在毫米波頻段是優于其他連接的首選。通常日常使用中的做法可以在儀器的陽頭連接器上外接一個陰-陰的“連接器保護器”,以減少對儀表本身造成損壞的機率。


隨著頻率增加,阻抗問題以及線纜、連接器或適配器的損耗也會變得更糟。因此使電纜盡可能短,待測件和測試儀器盡可能地彼此靠近,也是非常重要的。

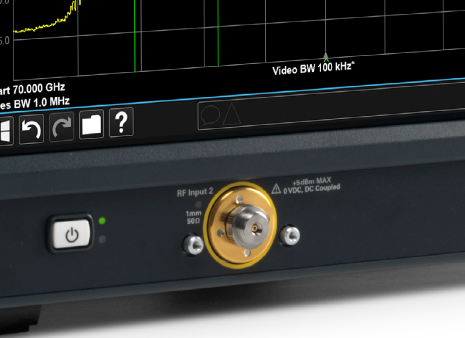

連接器保護器


“連接器保護器”,置于儀器前面板接頭與電纜或DUT之間的同軸適配器。


2、連接器的維護


從外觀來看,這些連接器似乎沒有明顯損壞或移位,但顯然存在著一些污染。由于尺寸很小,毫米波連接器需要特殊的材料和技術來保持潔凈。連接器量規可以確保連接器的機械尺寸在嚴格的公差范圍內,從而保證阻抗匹配。

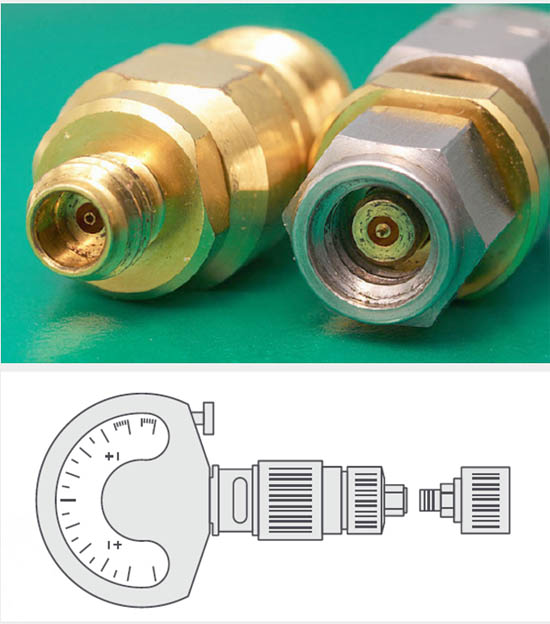

1毫米連接器及量規

1毫米連接器及量規


3、適當?shù)倪B接器扭矩


恒定扭矩和正確使用扭矩扳手可以使連接間阻抗不匹配和損耗降至最小。掌握操作要領對避免損壞這些連接器至關重要。否則極有可能損壞昂貴的連接器。


適當?shù)倪B接器扭矩


4、外部混頻


考慮到同軸電纜的連接損耗以及波導所帶來的繁瑣物理連接影響,您可能需要考慮使用外部混頻器。外混頻器可以允許您搭建一個遠程測試臺,將測量端面置于待測件端口。


盡管外混頻器可能不具有連續的、分析儀頻率覆蓋范圍內的IF帶寬,但它們卻可以使用更低頻率的信號分析儀來實現這些高頻應用,從而提供更加經濟的毫米波測試解決方案。


外部混頻器

關鍵詞:毫米波 測試技巧    瀏覽量:14927
