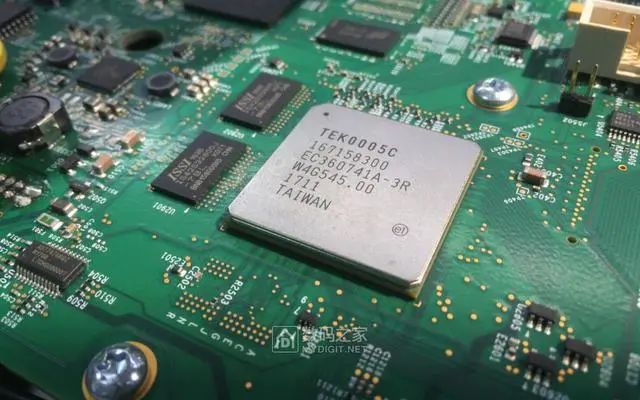

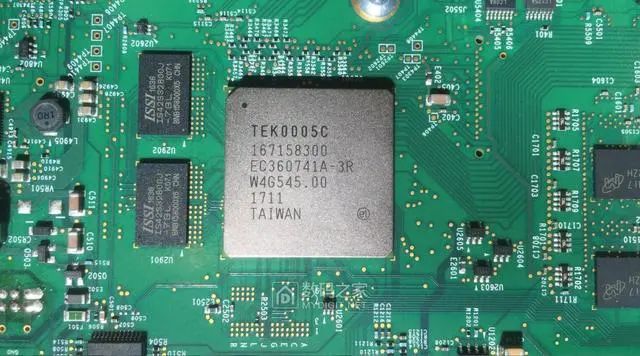

主采樣處理器特寫，泰克定制

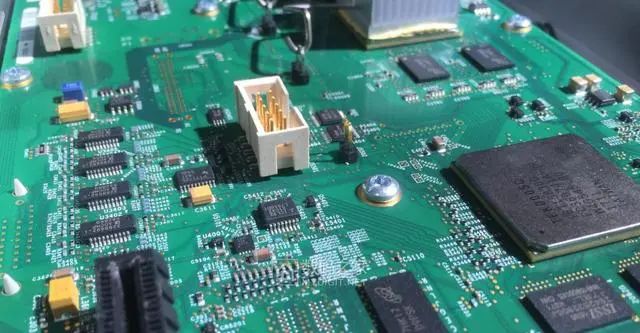

這邊有個十分讓人困惑的東西，翻來覆去看半天，確定是與電路連通的，但是不知何用

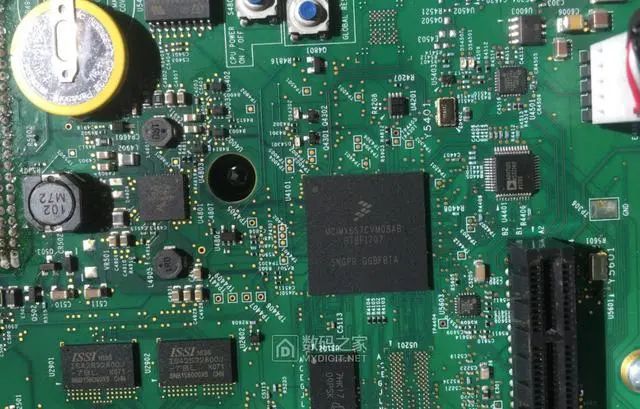

主程序CPU特寫

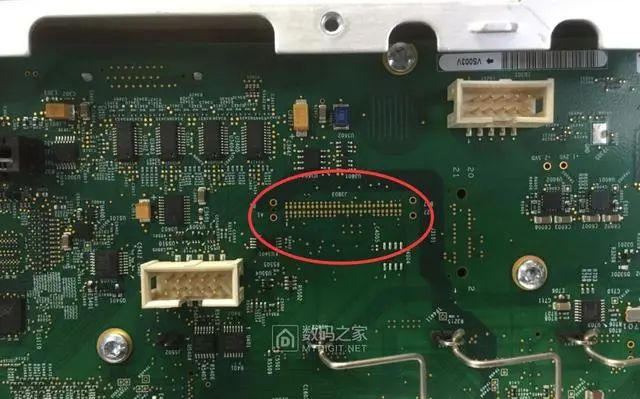

內部接口部分特寫，估計為采集處理器調試接口

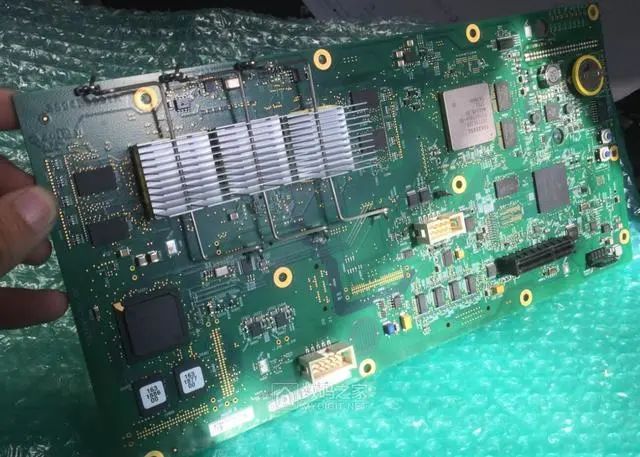

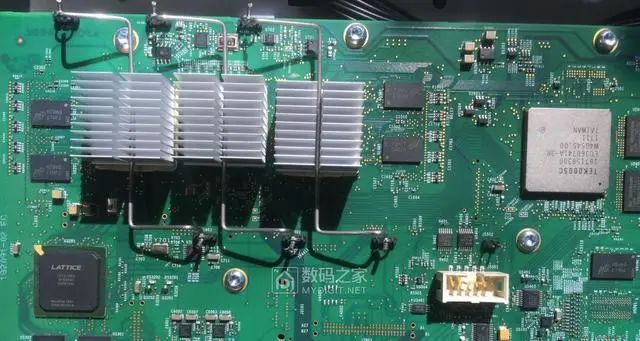

采集板核心全貌，主要芯片除FPGA外均為泰克定制IC

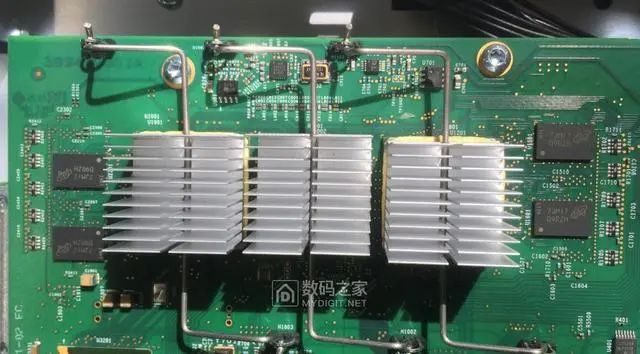

ADC部分
采樣處理器部分

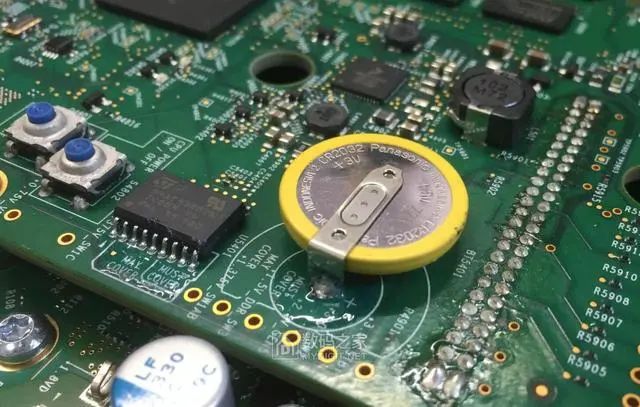

主程序CPU旁邊有一個NVRAM
上面還畫了絲印，選擇性打膠，必須打膠................這么認真的給畫上(打膠是為了防止該區域受潮導致NVRAM漏電掉數據)
將采集板主板翻出來看看下層模擬前端

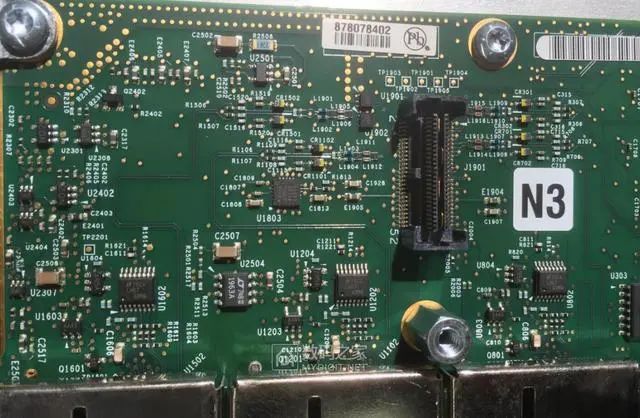

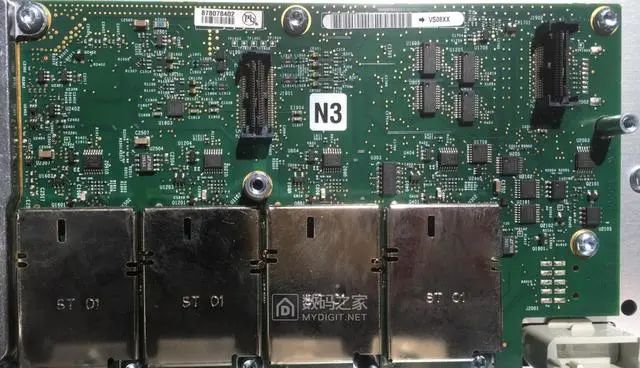

前端通道板

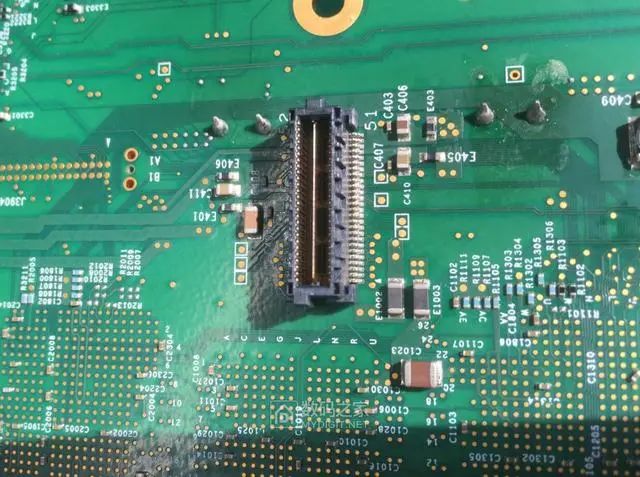

模擬信號送往ADC的接口，高速連接器
這面是采集板背面的對應接口
采集板特寫

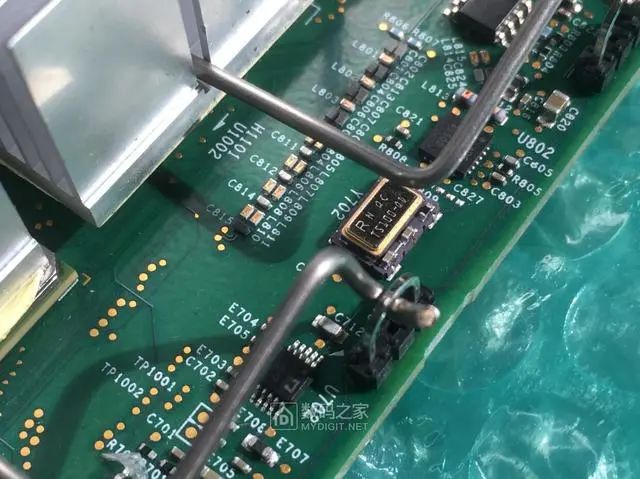

采集板上AD時鐘部分特寫，晶振很可愛
