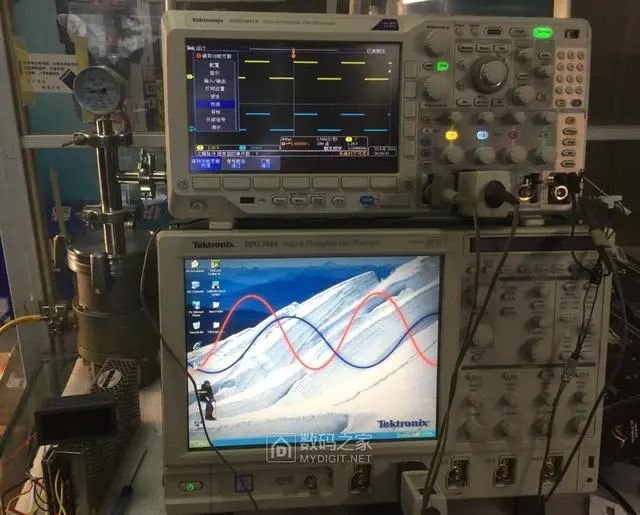

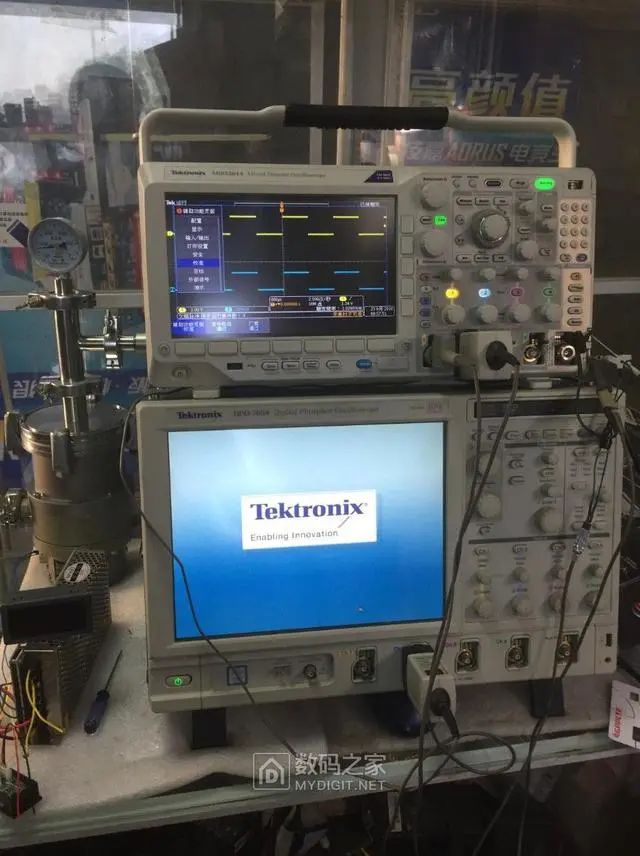

拉倒，看看細節吧帶，Windows系統的機器是真不能指望開機速度快

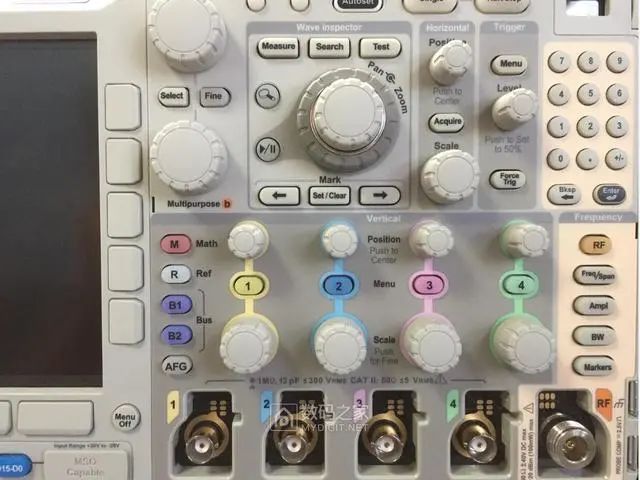

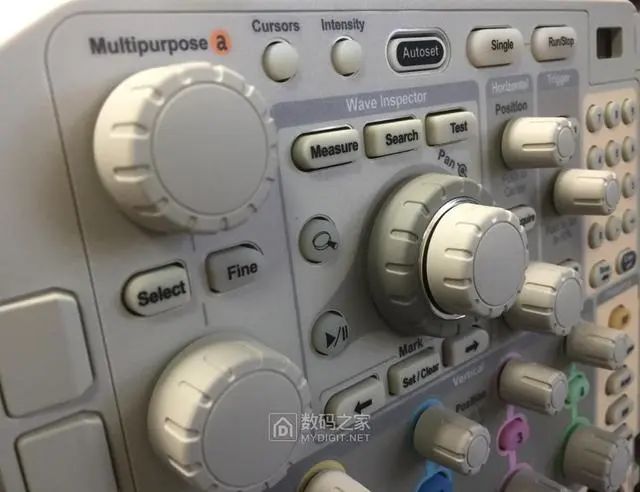

操作面板 模擬通道 射頻通道，數字通道還有部分快捷功能鍵，不得不說中間那個新加上去的search十分好用

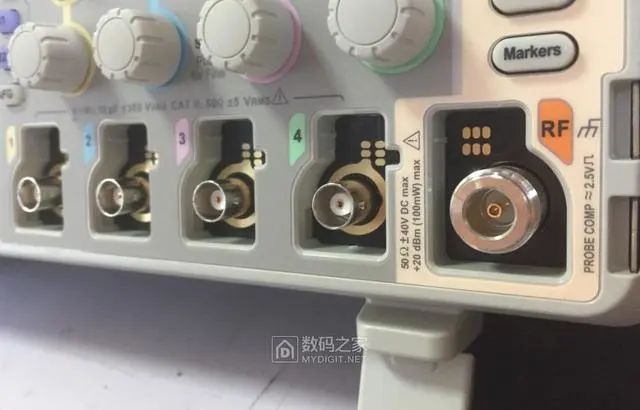

輸入通道接口部分特寫，模擬通道接口為tekVPI接口，與DPO系列通用并且兼容普通BNC探頭，射頻通道為普通N頭

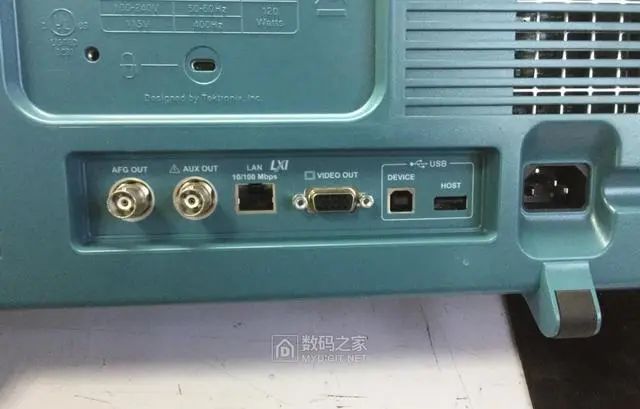

屁股后面的接口，信號源輸出 AUX輸出 LAN VGA USB

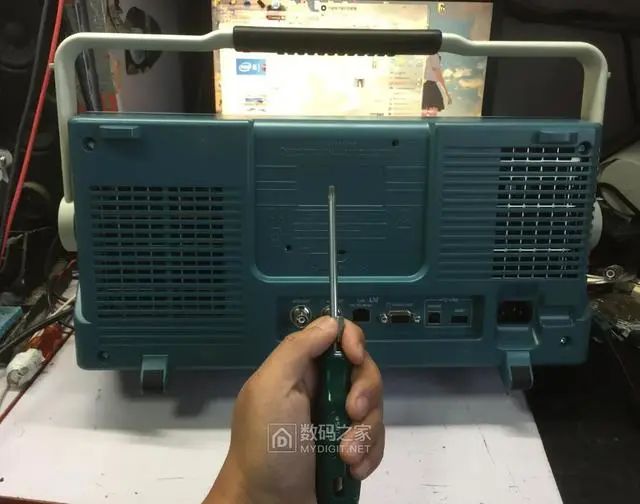

然后抄起螺絲刀，大喊一句eevblog的經典臺詞，Don't turn it on,take it apart!

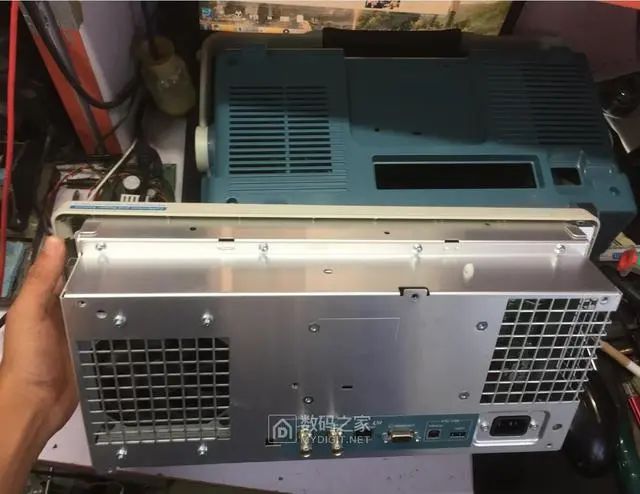

拆掉后蓋4顆螺絲直接扒褲子

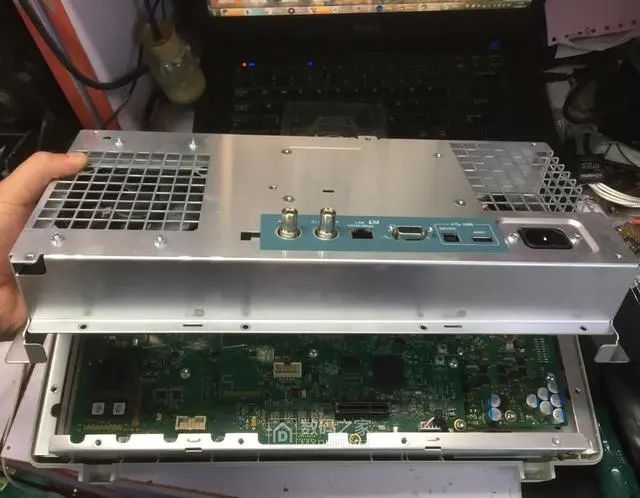

拆掉一圈螺絲，開蓋

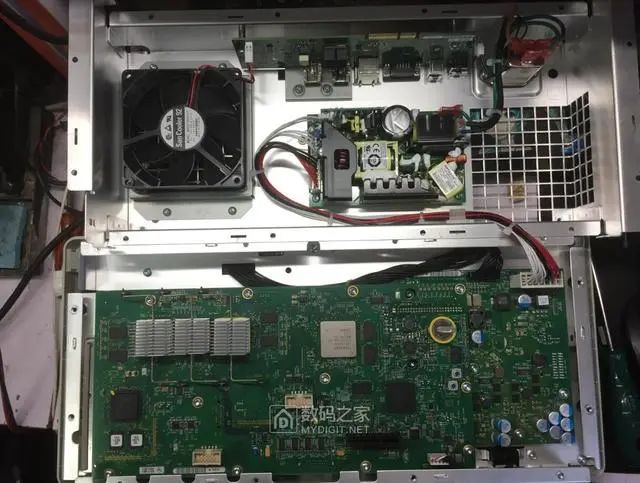

內臟概覽，風扇與電源(主交流電源居然沒有屏蔽......)

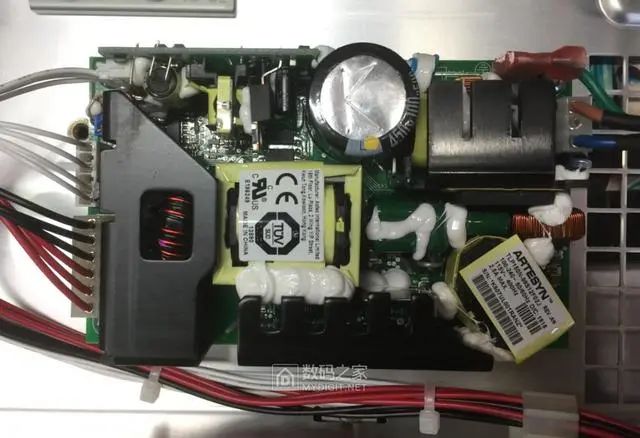

電源特寫
屁股上接口小板特寫，芯片為AFG用

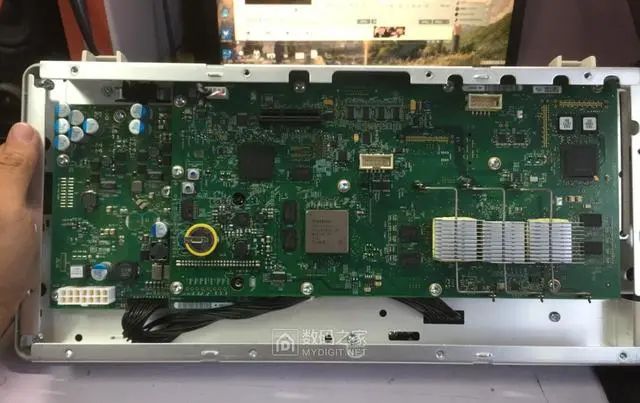

采集板/主板概覽

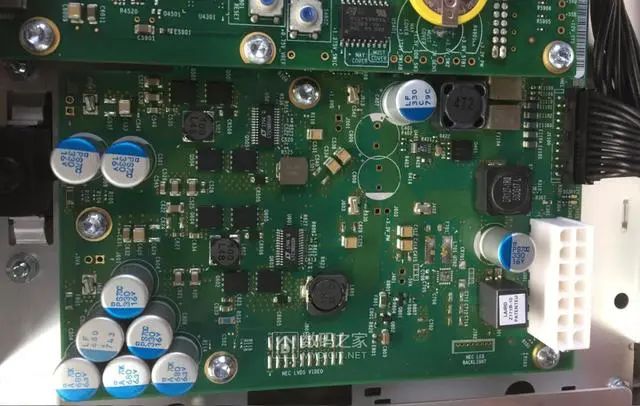

DC電源變換部分特寫
主程序CPU概覽，飛思卡爾

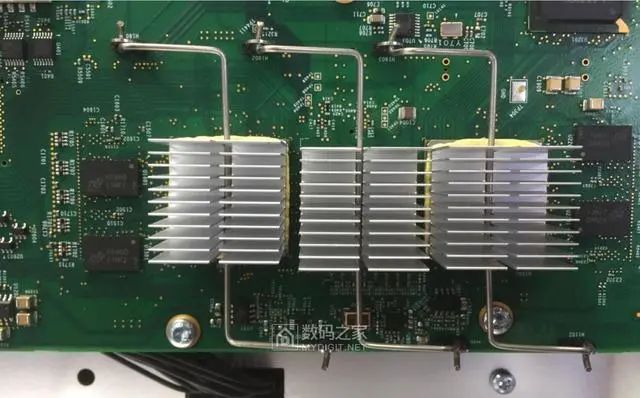

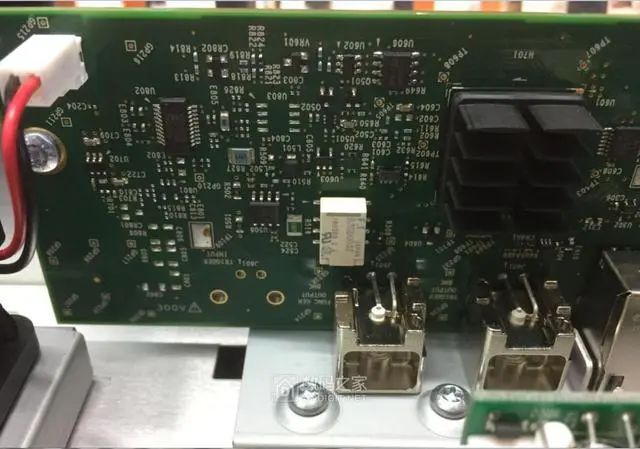

采集部分概覽，泰克定制ADC DMX
主程序FPGA特寫，旁邊有FPGA 的邏輯分析儀debug接口
